4-6609106-2

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: Corcom 中等性能 P 系列电源输入模块。中等 P 系列模块的性能优于标准滤波器选项,尺寸小于高性能滤波器。
供应商型号: 4-6609106-2
供应商: Master
标准整包数: 1
TE CONNECTIVITY EMI滤波器 4-6609106-2

4-6609106-2概述

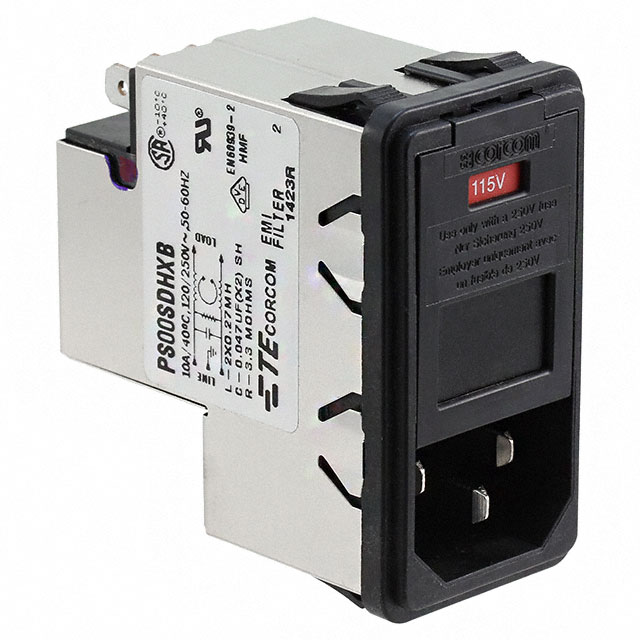

    # 产品概述:CORCOM P系列多功能滤波电源入口

    产品简介


    CORCOM P系列多功能滤波电源入口(PS00SDHXB)是一种经过过滤处理的电源输入装置,专为各种交流电源系统设计。该产品集成了电感和电容双重过滤机制,有效减少电磁干扰(EMI),确保电力供应的清洁和稳定。它具有垂直安装方向,完全屏蔽设计,没有开关,可选双交流(SMPS)输入,适用于多种电源管理设备。由于其高效性和多功能性,CORCOM P系列在工业自动化、数据中心、医疗设备等领域有着广泛应用。

    技术参数


    主要技术规格
    - 产品类型: 多功能滤波电源入口(PS00SDHXB)
    - 安装方向: 垂直
    - 滤波屏蔽类型: 完全屏蔽
    - 输入电压选择: 双交流(SMPS)
    - 额定电流: 10 A
    - 工作电压: 115 VAC, 230 VAC
    - 泄漏电流(最大值):
    - 120VAC, 60Hz: 2 µA
    - 250VAC, 50Hz: 5 µA
    - 面板厚度: 0.79 – 2 mm [0.031 – 0.079 in]
    - 使用温度范围: -10 – 40 °C
    - 输出端子类型: 0.187" FASTON
    其他电气特性
    - 过滤要求: 过滤
    - 滤波连接器类型: IEC 60320-1 C-14
    - 兼容零件:
    - TE Part #9-1879214-6
    - TE Part #63862-1
    - TE Part #2-2013290-1
    - TE Part #5-104068-1
    - TE Part #1-640518-0
    - TE Part #2-2176052-0
    - TE Part #5747843-4
    - TE Part #NB-PTCO-058

    产品特点和优势


    独特功能和优势
    - 高效过滤: 集成电感和电容过滤器,显著减少EMI干扰。
    - 完全屏蔽设计: 有效隔离外部干扰信号,保护内部电路免受污染。
    - 高可靠性: 在恶劣环境中依然保持稳定的性能,符合国际标准(如欧盟RoHS、REACH等)。
    - 灵活配置: 支持双交流输入,适用于不同类型的电源系统。
    - 快速连接: 使用FASTON端子,便于安装和维护。

    应用案例和使用建议


    应用案例
    CORCOM P系列滤波电源入口广泛应用于工业自动化设备、医疗仪器、数据中心、通信设备等场合。这些设备对电源质量和稳定性有较高要求,CORCOM P系列可以有效地提供所需的EMI防护,保证系统的可靠运行。
    使用建议
    - 散热考虑: 尽管产品可在较宽的工作温度范围内运行,但长时间工作仍需注意散热,以延长使用寿命。
    - 正确安装: 建议使用推荐的面板厚度进行安装,确保良好的接触和电气性能。
    - 环境适应性: 适用于一般室内环境,避免直接暴露于极端温度或湿度条件下。

    兼容性和支持


    兼容性
    CORCOM P系列滤波电源入口可与其他标准IEC 60320-1 C-14连接器兼容。此外,还提供了与多种其他TE Connectivity零件的兼容清单,帮助客户构建完整可靠的系统。
    厂商支持
    TE Connectivity为该产品提供了全面的技术支持服务。如果您在使用过程中遇到任何问题,可以拨打+1 800 522 6752联系技术支持团队,获取专业的解决方案。

    常见问题与解决方案



    常见问题与解决方案


    1. Q: 如何正确安装滤波电源入口?
    - A: 请按照制造商提供的安装指南进行安装,确保使用正确的面板厚度,并遵循正确的接线方法。

    2. Q: 产品出现异常发热现象怎么办?
    - A: 首先检查是否有过载情况,确认冷却系统正常工作。如果问题依旧,请联系技术支持团队。
    3. Q: 如何进行日常维护?
    - A: 定期清理积尘,确保通风良好。不要在产品上施加超过规定范围的电压或电流。

    总结和推荐


    综上所述,CORCOM P系列多功能滤波电源入口凭借其出色的过滤效果、完全屏蔽设计以及广泛的应用兼容性,是电源管理和电磁兼容领域的优秀选择。无论是工业自动化还是医疗设备,CORCOM P系列都能为您提供可靠的电源保护解决方案。因此,我们强烈推荐使用这款产品,以提升您的设备性能和可靠性。

4-6609106-2参数

参数
电阻 -
电容值 -
截止频率 -
电路技术 -
额定电压-DC -
ESD保护 -
额定电流 10A
中心频率 -
电感值 -
通道数 -
滤波器阶数 -
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

4-6609106-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-6609106-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 4-6609106-2 4-6609106-2数据手册

4-6609106-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.1805 ¥ 331.8588
5+ $ 32.7545 ¥ 272.3401
10+ $ 27.7514 ¥ 230.7414
20+ $ 26.7704 ¥ 216.3441
40+ $ 25.2598 ¥ 205.8769
60+ $ 23.7797 ¥ 194.7321
80+ $ 23.7797 ¥ 194.7321
库存: 64
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 331.85
