5-2176369-3

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 158Ω ±0.1% 150mW ±10ppm/℃ 0603
供应商型号: 1865975
供应商: 海外现货
标准整包数: 250

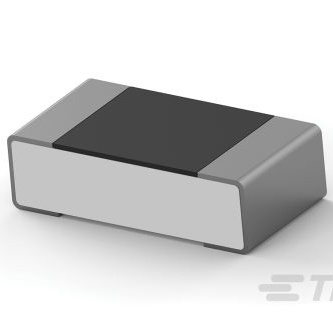

TE CONNECTIVITY 贴片电阻 5-2176369-3

5-2176369-3概述


    产品简介


    TE Connectivity推出的RQ73系列SMD薄膜精密电阻,是RN73系列的姊妹产品。这些电阻器采用高纯度材料制造,并通过激光精细修剪以确保精确的阻值精度。除了适用于汽车应用外,RQ73系列还可广泛应用于医疗设备、测量仪器及工业领域。产品具有出色的抗腐蚀保护层和低温度系数(TCR),使其在苛刻的环境中依然保持稳定。

    技术参数


    - 尺寸规格
    - 0402: 长1.00 ± 0.10 mm,宽0.50 ± 0.05 mm
    - 0603: 长1.55 ± 0.10 mm,宽0.80 ± 0.10 mm
    - 0805: 长2.00 ± 0.10 mm,宽1.25 ± 0.10 mm
    - 1206: 长3.10 ± 0.10 mm,宽1.60 ± 0.10 mm
    - 电气特性
    - 阻值范围:
    - 0402: 40Ω 至 35KΩ
    - 0603: 40Ω 至 130KΩ
    - 0805: 10Ω 至 350KΩ
    - 1206: 10Ω 至 1MΩ
    - 阻值容差: ±0.1%
    - 温度系数: ±10ppm/°C
    - 最大耗散功率:
    - 0402: 0.0625W
    - 0603: 0.15W
    - 0805: 0.2W
    - 1206: 0.4W
    - 最大工作电压:
    - 0402: 50V
    - 0603: 75V
    - 0805: 100V
    - 1206: 200V
    - 最高额定过载电压:
    - 0402: 100V
    - 0603: 150V
    - 0805: 200V
    - 1206: 400V
    - 环境条件
    - 工作温度范围: -55°C 至 155°C

    产品特点和优势


    - 特殊防护层: 特殊的防护层覆盖在电阻元件上,提高了防腐蚀能力。
    - 精密阻值: 通过激光精细修剪,确保阻值精度达到±0.1%。
    - AEC-Q200 认证: 满足AEC-Q200标准,适合汽车应用。
    - 硫化抵抗: 符合ASTM B809-95标准的湿度蒸气测试,显示良好的硫化抵抗能力。
    - 无铅: 产品符合RoHS标准,环保无害。

    应用案例和使用建议


    - 汽车电子系统: 由于其高稳定性,RQ73系列电阻广泛应用于汽车的电子控制系统。
    - 医疗设备: 具有抗腐蚀性和高精度,适用于医疗设备的精密电路。
    - 工业自动化: 在工业自动化控制系统中,RQ73系列可用于监测和控制过程中的电流和电压。
    使用建议:
    - 选择合适的型号: 根据具体应用场景选择合适的尺寸(如0402、0603)和阻值范围。
    - 合理的安装方式: 确保电阻器安装在适宜的工作温度范围内,并考虑避免湿气和腐蚀气体的影响。
    - 正确焊接条件: 使用建议的焊接温度曲线和条件进行焊接,以确保可靠的连接。

    兼容性和支持


    - 兼容性: RQ73系列可与其他标准的SMD封装兼容。
    - 支持服务: TE Connectivity提供电话、邮件及在线聊天等多种客户支持方式,详见官方网站。

    常见问题与解决方案


    - Q: 如何确定最高工作电压?
    - A: 最高工作电压取决于电阻值和额定功率。具体数值请参考手册中RCWV计算公式。
    - Q: 如何判断电阻器是否出现损坏?
    - A: 可通过电阻值变化率ΔR/R检测,若超出规定范围,则表明可能已损坏。

    总结和推荐


    综上所述,RQ73系列SMD薄膜精密电阻凭借其卓越的电气特性、优异的环境适应性和广泛的适用性,是一款值得信赖的产品。无论是用于汽车、医疗还是工业自动化领域,它都能提供可靠的性能。因此,我们强烈推荐该系列产品,特别适用于需要高精度和高可靠性的应用场景。

5-2176369-3参数

参数
电阻值 158Ω
精度 ±0.1%
额定功率 150mW
温度系数 ±10ppm/℃
通用封装 0603
应用等级 汽车级

5-2176369-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2176369-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 5-2176369-3 5-2176369-3数据手册

5-2176369-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 2.442
1250+ ¥ 2.3889
2500+ ¥ 2.3368
库存: 7125
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 610.5
