2834098-1

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity PCB端子台, 2路, 5mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: N-2834098-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线板-线至板 2834098-1

2834098-1概述

    # Buchanan WireMate Receptacle 技术手册解析

    产品简介

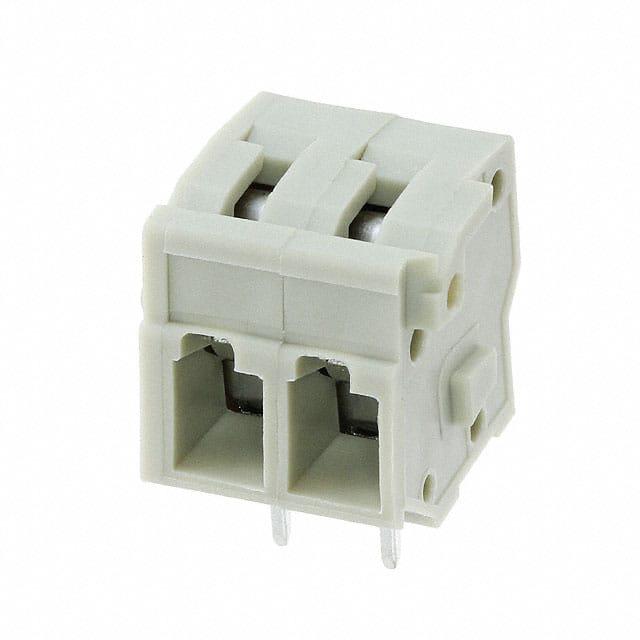

    Buchanan WireMate 接收器是一种适用于电线到电路板连接的产品,型号为 2834098-1。它属于插座型端子块,设计用于实现高效的电源和信号传输。这款接头具有两个位置,采用直角线缆进入方式,并支持 28 至 12 AWG 线规,适用于 300 VAC 的操作电压。它的典型应用场景包括工业控制、自动化系统、电信设备等领域。

    技术参数


    电气特性
    - 操作电压:300 VAC
    - 接触电流:最大 20 A
    - 端接方法:PCB 通过孔焊接到电路板,电线及电缆的推入式端接
    尺寸与线规
    - 电线规格:28 - 12 AWG
    - 工作温度范围:-40°C 至 105°C(-40°F 至 221°F)
    物理特性
    - 外壳材料:高温尼龙或聚酯
    - 产品颜色:灰色
    - 产品方向:垂直安装
    - 电线进入角度:90°
    - 终端堆叠配置:侧边堆叠
    符合标准
    - RoHS 指令:符合 2011/65/EU 指令
    - ELV 指令:符合 2000/53/EC 指令
    - 中国 RoHS 2 指令:符合 MIIT Order No 32, 2016,未超过阈值限制的材料
    - REACH 规定:无高关注物质 (SVHC)
    - 卤素含量:低卤素,溴、氯、氟、碘<900 ppm

    产品特点和优势


    - 高度兼容:适用于多种电线规格,满足不同应用需求。
    - 可靠性高:最大电流可达 20A,操作电压为 300 VAC,适合高负载环境。
    - 环境适应性强:工作温度范围广,从 -40°C 到 105°C,适合各种恶劣条件下的应用。
    - 低卤素材料:采用无卤素、无溴化阻燃剂(BFR)、氯化阻燃剂(CFR)和聚氯乙烯(PVC)材料,环保安全。

    应用案例和使用建议


    应用案例
    该接收器常用于工业控制系统中,如自动化生产线中的传感器连接、电力分配系统等。
    使用建议
    1. 在选择电线时,建议使用合适规格的电线,以确保连接稳定可靠。
    2. 安装时需注意线缆的方向,确保电线进入角度为 90°。
    3. 为避免过热,应将电线压接牢固并定期检查连接部位的温度。

    兼容性和支持


    兼容性
    此接收器与同类 PCB 端子块及相关的电线、电缆兼容,可以方便地与其他部件组合使用。
    厂商支持
    对于技术支持和服务,请拨打 +1 800 522 6752。TE 公司还提供丰富的文档资源,包括数据手册、产品图纸和 CAD 文件,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    问题一:如何确认接收器是否安装正确?
    解决方案
    通过观察接触点是否有良好的接触痕迹,同时使用万用表检测接触电阻来确认连接状态。
    问题二:接头出现松动怎么办?
    解决方案
    重新压接电线,确保其完全插入接头中,并紧固螺丝。
    问题三:接头发热严重怎么办?
    解决方案
    检查电线规格是否匹配,必要时更换更大规格的电线;如果仍然存在问题,建议联系技术支持寻求进一步指导。

    总结和推荐


    Buchanan WireMate 2834098-1 接收器凭借其卓越的电气特性和环境适应能力,在众多应用场景中表现出色。它的易用性和可靠性使其成为连接电线到电路板的理想选择。我们强烈推荐使用这款接收器,尤其在需要高负载能力和环境耐受性的场合。通过上述详尽的技术参数和使用建议,相信用户能够更加得心应手地使用该产品。

2834098-1参数

参数
长*宽*高 12.9mm(长度)*14.2mm(宽度)
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装,托盘
