323912

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: 323912
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 323912

323912概述


    产品简介

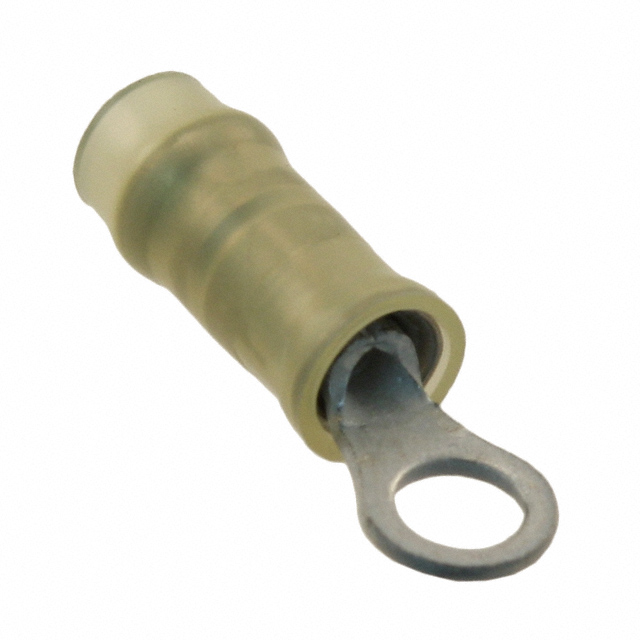

    产品名称:封闭式环舌端子
    本产品是一种封闭式环舌端子(Closed Ring Tongue Terminal),适用于铜基材导线,导线截面积为26至22 AWG。这种端子带有M2或者#2直径为2.36毫米(0.093英寸)的安装孔,具有直型插头设计和镀锡材质,可实现可靠的机械连接与电气连接。它广泛应用于电气连接、自动化设备及汽车制造等领域,尤其是在需要进行固定连接的场合。

    技术参数


    | 技术规格 | 参数 |

    | 产品类型 | 封闭式环舌端子(Closed Ring Tongue Terminal) |
    | 安装孔尺寸 | #2 / M2 |
    | 导线尺寸 | 26 – 22 AWG |
    | 安装孔直径 | 2.36 mm [0.093 in] |
    | 导线支撑绝缘厚度 | 0.79 mm [0.031 in] |
    | 端子长度 | 13.33 mm [0.525 in] |
    | 适用绝缘层最大直径 | 2.08 mm [0.082 in] |
    | 适用绝缘层直径范围 | 1.27 – 2.08 mm [0.05 – 0.082 in] |
    | 电压等级 | 300 V |
    | 重量 | 0.222 克 |
    | 操作温度范围 | 105 °C [221 °F] |
    | 兼容材料 | 铜,镀锡铜 |
    | 认证标准 | 符合欧盟RoHS、ELV及REACH规范 |

    产品特点和优势


    1. 可靠的电气连接:采用封闭式设计,确保端子与导线之间的紧密接触,有效防止松动或脱落。
    2. 耐高温:能够在高达105°C的环境中稳定运行,适应各种严苛的应用条件。
    3. 轻量设计:仅重0.222克,减少整体系统重量。
    4. 抗腐蚀性强:采用镀锡处理,提高抗腐蚀能力,延长使用寿命。
    5. 符合严格标准:符合多项国际安全标准,如RoHS、ELV和REACH等,保证产品绿色无害。

    应用案例和使用建议


    应用案例
    该封闭式环舌端子主要应用于电气接线和自动化设备领域,例如电机、传感器和控制系统的接线,以及汽车内部电气连接。在具体应用中,可以通过将该端子焊接于电路板上,或通过导线压接以达到电气连接的目的。
    使用建议
    - 在压接前,应检查导线的截面是否符合要求。
    - 压接时需确保压力均匀且适当,避免过压导致导线损坏。
    - 安装过程中,确保端子与安装孔完美契合,提高稳定性。

    兼容性和支持


    该封闭式环舌端子支持多种绝缘材料,最大适用绝缘层直径可达2.08 mm。TE公司为该系列产品提供长期的技术支持和售后服务,以确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线与端子无法牢固结合 | 检查导线截面是否符合要求,重新压接。 |
    | 端子在高温下容易脱落 | 确认安装孔直径合适,并适当增加压力。 |
    | 产品未通过认证标准 | 确认生产批次并联系供应商获取详细信息。 |

    总结和推荐


    综上所述,这款封闭式环舌端子凭借其可靠的电气连接性能、耐高温能力和符合多项安全标准等优势,在众多应用领域中表现出色。其在机械强度、热稳定性及抗腐蚀性方面的卓越表现,使其在市场上具备较强的竞争力。基于以上各方面考量,我们强烈推荐使用该款封闭式环舌端子。对于需要高质量电气连接的产品,这款封闭式环舌端子无疑是一个理想的选择。

323912参数

参数
长*宽*高 13.33mm*3.56mm*460μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

323912厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

323912数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 323912 323912数据手册

323912封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2945 ¥ 2.4738
2500+ $ 0.2542 ¥ 2.1349
5000+ $ 0.2353 ¥ 1.9762
25000+ $ 0.2109 ¥ 1.7713
100000+ $ 0.1841 ¥ 1.5461
库存: 4000
起订量: 162 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.47
