36502AR20JTDG

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 250MHz 860MHz 400mA 50@250MHz 200nH 660mΩ ±5% 0805 标准安装,贴片安装 2.29mm*1.73mm*1.52mm
供应商型号: 279-36502AR20JTDG
供应商: Mouser
标准整包数: 1

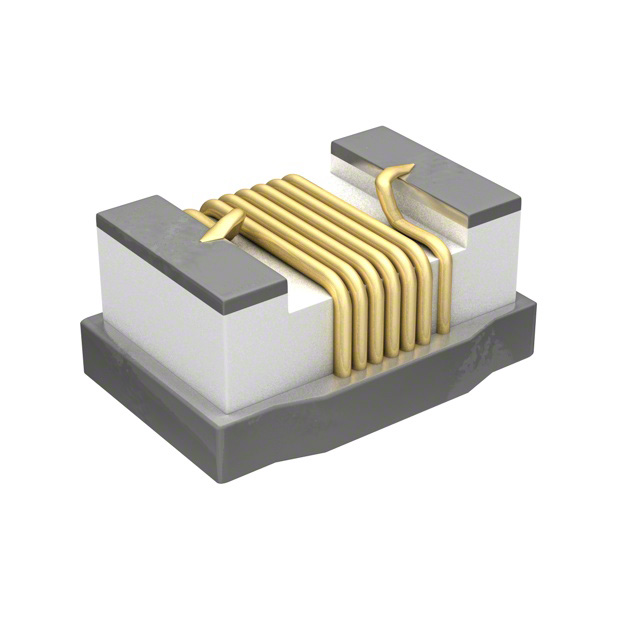

TE CONNECTIVITY 贴片电感 36502AR20JTDG

36502AR20JTDG概述

    TE Connectivity 3650系列低电感高频率贴片电感

    产品简介


    TE Connectivity推出的3650系列线绕低电感高频率贴片电感(标准版本)现在已通过AEC-Q200认证。此系列电感包含四个封装尺寸,包括高电流和高Q值版本,并设计用于自动贴装。这些产品现在供应时不再标记。

    技术参数


    | 封装系列 | 包装尺寸 | 电感范围(nH) | 频率范围(MHz) | 质量因子 (Q) | 最小谐振频率(GHz) | 最小直流电阻 (Ω) | 最大直流电流 (mA) |

    | Type 36501E | 0402 | 1.0 - 1000 | 250 | 0.020 - 2.66 | 1.40 - 30 | 0.020 - 3.8 | 130.0 - 10.5 |
    | Type 36501J | 0603 | 1.6 - 1800 | 250 | 0.020 - 2.66 | 1.40 - 30 | 0.020 - 3.8 | 168.0 - 10.5 |
    | Type 36502A | 0805 | 2.7 - 1000 | 250 | 0.020 - 2.66 | 1.40 - 30 | 0.020 - 3.8 | 400.0 - 21 |
    | Type 36502C | 1008 | 4.7 - 10000 | 50 | 0.020 - 2.66 | 1.40 - 30 | 0.020 - 3.8 | 580.0 - 10.5 |

    产品特点和优势


    - 陶瓷基底:提供高自谐振频率 (SRF)
    - 超紧凑型电感:提供高Q值
    - 高Q和高电流版本:适用于多种应用场景
    - 适合全自动装配
    - 卓越的耐久性:具备抗拉力、机械冲击和压力的能力
    - AEC-Q200认证:符合汽车电子行业标准

    应用案例和使用建议


    应用案例:
    - 汽车电子系统中的滤波器
    - 高频通信设备的阻抗匹配电路
    - 电源转换模块中的EMI抑制
    使用建议:
    - 在高频应用中选择高Q值型号以获得更好的性能
    - 根据工作频率选择适当的电感值
    - 考虑环境条件对产品性能的影响,特别是温度变化对直流电阻的影响

    兼容性和支持


    - 该产品可与多种电子元器件和设备兼容,尤其适用于汽车电子系统
    - TE Connectivity提供全方位的支持服务,包括在线帮助、电话咨询和实时聊天

    常见问题与解决方案


    1. 问:如何确定合适的电感值?
    - 答:根据具体应用场景的频率需求选择对应的电感值。如高频通信应用通常需要更高的电感值以保持良好的信号质量。
    2. 问:产品未标记会影响识别吗?
    - 答:不会。客户可以通过产品代码查询具体规格和参数,或联系技术支持进行确认。
    3. 问:如何确保产品的长期可靠性?
    - 答:选择AEC-Q200认证的产品,并注意正确的安装和环境适应性,可以有效延长产品的使用寿命。

    总结和推荐


    TE Connectivity的3650系列低电感高频率贴片电感是一款高性能的产品,具有高Q值、高可靠性和广泛的应用场景。通过AEC-Q200认证,确保了其在汽车电子领域的适用性。对于需要高频率应用的设计工程师来说,这是一次值得推荐的选择。无论是汽车电子还是通信设备,这些电感都提供了可靠的解决方案。

36502AR20JTDG参数

参数
容差 ±5%
直流电阻(DCR) 660mΩ
额定电流 400mA
Q值 50@250MHz
测试频率 250MHz
电感值 200nH
饱和电流(LSAT) -
自谐振频率(SRF) 860MHz
长*宽*高 2.29mm*1.73mm*1.52mm
通用封装 0805
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

36502AR20JTDG厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

36502AR20JTDG数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 36502AR20JTDG 36502AR20JTDG数据手册

36502AR20JTDG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.529 ¥ 4.4701
10+ $ 0.3772 ¥ 3.1873
100+ $ 0.2849 ¥ 2.4074
1000+ $ 0.2387 ¥ 2.0168
2000+ $ 0.1976 ¥ 1.6701
10000+ $ 0.1712 ¥ 1.4462
库存: 122
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.47
直接购买
加入购物车
