HSA2527RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 27Ω ±5% ±50ppm/℃ 法兰安装 29mm*28mm*15mm
供应商型号: 2805186
供应商: 海外现货
标准整包数: 1

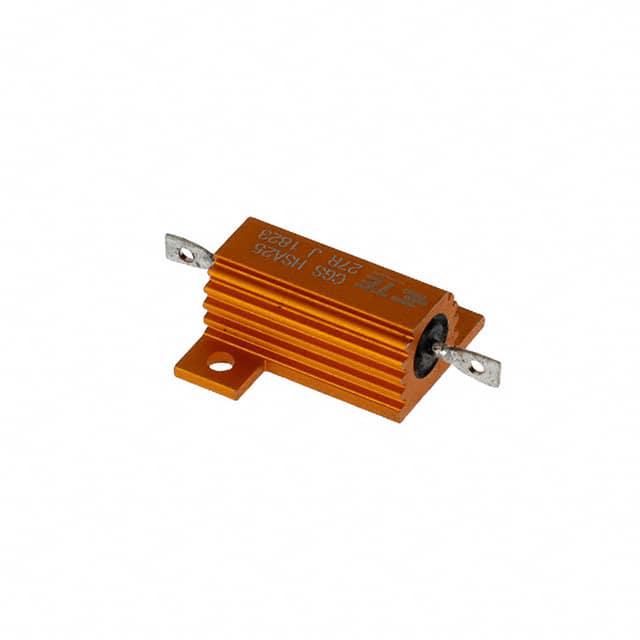

TE CONNECTIVITY 网络阵列电阻 HSA2527RJ

HSA2527RJ概述


    产品简介


    TE Connectivity 的 HS 系列铝壳功率电阻是一款极为稳定且高品质的绕线式电阻,适用于需要高功率散热的应用场合。这些电阻能够以相对较低的表面温度,在有限的空间内迅速将热量通过铝壳散热。它们广泛应用于电力供应、电力生成和牵引工业等领域。HS 系列电阻涵盖了从 5 瓦到 300 瓦的功率范围,同时还可以定制高达 500 瓦和 1000 瓦的版本。此系列电阻具有低电阻、低电感和高电压版本可供选择,广泛适用于制动电阻、平衡电阻、电容充电和放电、电涌保护、滤波、电机等用途。

    技术参数


    | 类别 | 参数名称 | 规格 |
    |
    | 电气特性 | 额定功率(瓦) | HSA5:5 瓦,HSA10:10 瓦,HSA25:25 瓦,HSA50:50 瓦,HSA75:75 瓦
    HSC75:75 瓦,HSC100:100 瓦,HSC150:150 瓦,HSC200:200 瓦,HSC250:250 瓦,HSC300:300 瓦 |
    最大耗散功率(瓦) | HSA5:10 瓦,HSA10:16 瓦,HSA25:25 瓦,HSA50:50 瓦,HSA75:75 瓦
    HSC75:75 瓦,HSC100:100 瓦,HSC150:150 瓦,HSC200:200 瓦,HSC250:250 瓦,HSC300:300 瓦 |
    无散热器最大耗散功率 | HSA5:5.5 瓦,HSA10:8 瓦,HSA25:12.5 瓦,HSA50:20 瓦,HSA75:45 瓦
    HSC75:45 瓦,HSC100:75 瓦,HSC150:110 瓦,HSC200:120 瓦,HSC250:150 瓦,HSC300:180 瓦 |
    最小阻值(欧姆) | R01 |
    最大阻值(欧姆) | HSA5:10K 欧姆,HSA10:15K 欧姆,HSA25:36K 欧姆,HSA50:100K 欧姆,HSA75:50K 欧姆
    HSC75:50K 欧姆,HSC100:100K 欧姆,HSC150:100K 欧姆,HSC200:50K 欧姆,HSC250:68K 欧姆,HSC300:82K 欧姆 |
    最大工作电压(伏) | HSA5:160V 直流或交流,HSA10:265V 直流或交流,HSA25:550V 直流或交流,HSA50:1250V 直流或交流,HSA75:1400V 直流或交流
    HSC75:1400V 直流或交流,HSC100:1900V 直流或交流,HSC150:2500V 直流或交流,HSC200:1900V 直流或交流,HSC250:2200V 直流或交流,HSC300:2500V 直流或交流 |
    绝缘电阻(兆欧) | 干燥条件下:≥ 10,000MΩ;潮湿测试后:≥ 1,000MΩ |
    温度系数(ppm/℃) | 100 欧姆以下:50ppm/℃
    100 欧姆以上:30ppm/℃ |
    耐压(峰值交流电压) | HSA5:1400V,HSA10:1400V,HSA25:2500V,HSA50:2500V,HSA75:5000V
    HSC75:5000V,HSC100:5000V,HSC150:5600V,HSC200:5600V,HSC250:5600V,HSC300:5600V |

    产品特点和优势


    1. 可靠性高:经过超过50年的设计和制造经验验证,HS系列电阻具有极高的可靠性和稳定性。
    2. 广泛的功率范围:涵盖5瓦至300瓦,可根据需求进行选择。
    3. 应用广泛:适用于电力供应、电力生成和牵引工业等多种行业。
    4. 可定制化:提供多种接线方式、端子类型和安装方式,满足不同应用需求。
    5. 优化设计:低电阻、低电感和高电压版本可以满足特殊应用的需求。
    6. 热管理优秀:使用高质量材料制造,散热效果显著,能够在较长时间内保持稳定的电阻值。

    应用案例和使用建议


    应用案例
    1. 制动电阻:在电机系统中用于消耗过量能量。
    2. 平衡电阻:在电路中平衡电流或电压。
    3. 电容充电与放电:作为安全放电路径,防止电容内部电荷泄漏。
    使用建议
    - 在选择HS系列电阻时,确保所选型号的额定功率和最大工作电压满足应用要求。
    - 尽可能采用标准散热器,以提高热管理性能。
    - 注意在高湿度环境中使用时,电阻的绝缘电阻可能会受到影响,需采取相应的防护措施。

    兼容性和支持


    HS系列电阻具有较强的兼容性,能够与市面上常见的电子设备和系统配合使用。此外,TE Connectivity 提供了专业的技术支持团队,可在使用过程中解答客户疑问并提供必要的维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻发热过高 | 使用合适的散热器,并确保散热器清洁有效。 |
    | 电阻值变化不稳定 | 定期检查并校准电阻,确保其在规定的误差范围内。 |
    | 无法承受短时过载 | 使用适合的型号,并遵循制造商的过载曲线进行操作。 |
    | 散热器尺寸不匹配 | 选择适当的散热器,并确保与电阻型号相匹配。 |

    总结和推荐


    总体而言,HS系列铝壳功率电阻在设计、性能和应用方面表现出色。凭借其广泛的应用范围、高度的可定制性和卓越的可靠性,它们是电力系统和其他工业应用的理想选择。强烈推荐 HS 系列电阻给那些寻求高性能、可靠性和多功能性的工程专业人士。无论是用于工业生产还是实验室研究,HS 系列电阻都是您值得信赖的选择。

HSA2527RJ参数

参数
电阻值 27Ω
电阻个数 -
精度 ±5%
温度系数 ±50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 29mm*28mm*15mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSA2527RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSA2527RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSA2527RJ HSA2527RJ数据手册

HSA2527RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
