7-51863-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: 7-51863-1
供应商: Master
标准整包数: 100
TE CONNECTIVITY 端子 - 环形端子 7-51863-1

7-51863-1概述

    电子元器件技术手册:封闭式环舌端子

    产品简介

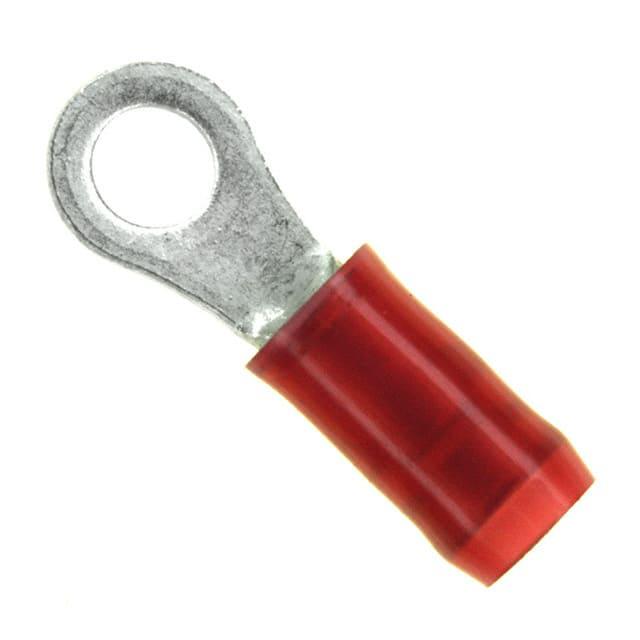

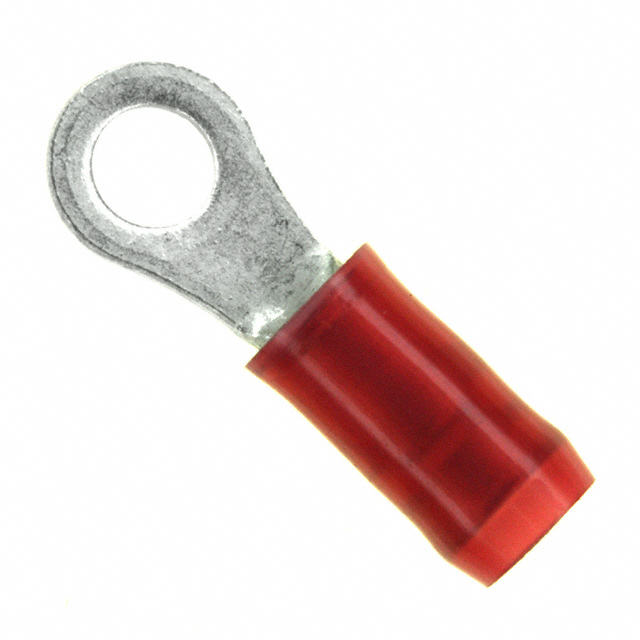

    封闭式环舌端子(Closed Ring Tongue Terminal)是TE Connectivity公司推出的一款适用于电线连接的关键组件。该产品型号为7-51863-1,主要用于电线22至16 AWG范围内。它特别设计用于安装在直径为#6或M3.5的柱头螺栓上,广泛应用于电力系统、机械设备和自动化控制等领域。

    技术参数


    - 产品类型: 封闭式环舌端子
    - 适用导线尺寸: 22至16 AWG
    - 柱头螺栓尺寸: #6, M3.5
    - 导线截面积范围: 509 - 3260 CMA
    - 工作电压: 300 V
    - 绝缘套颜色: 红色
    - 标带颜色: 红色
    - 终端导向方式: 直向
    - 接触材料: 铜
    - 触点涂层: 锡
    - 终端厚度: 0.79 mm [0.031 in]
    - 产品长度: 19.86 mm [0.782 in]
    - 柱头直径: 3.68 mm [0.145 in]
    - 适用绝缘直径范围: 2.03 - 3.18 mm [0.08 - 0.125 in]
    - 兼容材料: 铜基材和镀锡铜

    产品特点和优势


    - 封闭式设计: 封闭式环舌端子的设计可以确保更稳定、更安全的连接,防止灰尘和其他杂物进入端子内部,提高可靠性。
    - 多孔设计: 单孔配置增加了连接的安全性,减少短路风险。
    - 高温度适应性: 能够承受高达105°C的工作温度,适用于各种恶劣环境。
    - 环保材料: 产品符合欧盟RoHS、ELV指令和中国RoHS标准,无卤素含量,对环境友好。
    - 低阻抗: 锡涂层减少了接触电阻,提高了电连接的效率。

    应用案例和使用建议


    - 电力系统: 封闭式环舌端子广泛应用于电力系统中,作为电力电缆和电气设备之间的可靠连接件。
    - 机械设备: 在机械制造行业,封闭式环舌端子可用于各种电气接头,确保机器的正常运行。
    - 自动化控制: 在自动化控制系统中,这些端子可以作为关键部件,确保信号传输的稳定性。
    使用建议:
    - 环境选择: 在高湿度或高温环境中使用时,应采取适当的防护措施,如增加密封保护。
    - 绝缘处理: 在进行绝缘处理前,确保电线与端子之间的接触面清洁、平整。
    - 安装指导: 使用适当的压接工具进行压接操作,确保连接牢固。

    兼容性和支持


    - 兼容零件: 该产品与多种电线和接头相兼容,包括其他系列的PIDG端子。具体兼容部件见产品手册。
    - 技术支持: 如需技术支持或维修服务,可拨打+1 800 522 6752。

    常见问题与解决方案


    - Q: 密封失效如何解决?
    - A: 确保正确安装密封套件,必要时重新密封或更换密封套件。

    - Q: 连接处发热怎么办?
    - A: 检查是否压接到位,确保没有氧化或腐蚀,并适当调整连接。

    总结和推荐


    封闭式环舌端子7-51863-1是一款高性能、高可靠性的电子元器件,具备优秀的电气性能和机械强度。其封闭式设计和锡涂层使其在各种恶劣环境中都能保持稳定的连接性能。强烈推荐在电力系统、机械设备和自动化控制领域使用该产品。TE Connectivity的全面支持和售后服务也为用户提供了充分的保障。如果您需要一种可靠的电气连接解决方案,这款封闭式环舌端子无疑是一个理想的选择。

7-51863-1参数

参数
长*宽*高 19.86mm*6.35mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

7-51863-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-51863-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 7-51863-1 7-51863-1数据手册

7-51863-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.5152 ¥ 4.3637
500+ $ 0.4498 ¥ 3.7403
1000+ $ 0.4222 ¥ 3.5101
2500+ $ 0.4085 ¥ 3.3296
5000+ $ 0.4045 ¥ 3.3123
7500+ $ 0.4025 ¥ 3.2959
10000+ $ 0.4005 ¥ 3.2795
15000+ $ 0.4005 ¥ 3.2795
库存: 5249
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 436.37
直接购买
加入购物车
