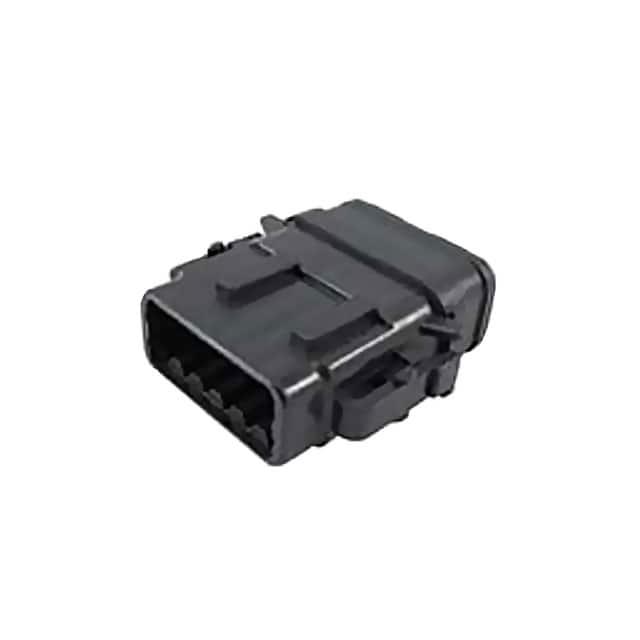

DTM06-08SB-E007

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 DTM 护套提供 2、3、4、6、8 和 12 多种位数排列方式并使用 20 号德驰端子,且各个端子的持续电流为 7.5 安培。DTM 护套采用集成锁扣进行对配。
供应商型号: 1734-1847-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 DTM06-08SB-E007

DTM06-08SB-E007概述

    # DTM06-08SB-E007 Housing for Female Terminals: 技术手册概览

    产品简介


    DTM06-08SB-E007 是一种适用于电线到电线连接的密封式接线端子外壳,采用矩形设计。它专为汽车行业以及其他需要高可靠性、高效能连接的应用场景而设计。此款外壳包含8个位置,中心线间距为3.81mm(0.15英寸),能够兼容多种导线直径,并且具备出色的密封性能,使其适合各种严苛环境。

    技术参数


    - 尺寸和重量:
    - 高度:39.9 mm (1.57 in)
    - 宽度:17.6 mm (0.693 in)
    - 长度:31.6 mm (1.24 in)
    - 排距:7.11 mm (0.28 in)
    - 中心线(间距):3.81 mm (0.15 in)
    - 包装数量:1
    - 操作电压:250 VAC
    - 接触电流:7.5 A(最大)
    - 温度范围:-55°C 至 125°C (-67°F 至 257°F)
    - 防护等级:IP68, IP6K9K
    - 材料:PA66(阻燃材料)
    - 兼容绝缘直径范围:1.35 – 3.05 mm (0.053 – 0.12 in)

    产品特点和优势


    - 高性能材料:采用PA66材料制成,具有出色的耐热、抗冲击和阻燃性能。
    - 集成锁紧功能:具备一体式初级锁定机构,确保连接稳定可靠。
    - 防尘防水:防护等级达到IP68/IP6K9K,适用于恶劣环境下的应用。
    - 高接触电流:最大电流承载能力可达7.5 A,适用于大功率传输。
    - 多位置配置:提供8个位置,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    DTM06-08SB-E007 广泛应用于汽车制造、工业控制等领域。例如,在汽车内部电气系统中,此款外壳可用于传感器、继电器和其他关键电气元件的连接,确保系统的稳定性和可靠性。
    使用建议
    - 在安装过程中,务必按照手册指导进行,特别是对于防尘防水的处理。
    - 确保连接的导线直径符合规格要求,以避免接触不良或其他电气故障。
    - 使用适当的工具和设备进行插拔操作,防止对端子和外壳造成损伤。

    兼容性和支持


    - 兼容性:DTM06-08SB-E007 与多种其他电子元器件和设备兼容,例如DEUTSCH DT系列的插针和其他辅助组件。
    - 支持和服务:如有任何疑问或技术支持需求,可以拨打技术支持电话 +1 800 522 6752 获得帮助。

    常见问题与解决方案


    1. 问题: 密封失效导致进水。
    - 解决方案: 检查密封件是否有损坏或老化现象,必要时更换新的密封件。
    2. 问题: 插拔时出现接触不良。
    - 解决方案: 确保导线直径在规定范围内,插拔时用力均匀,避免过度弯曲导线。
    3. 问题: 外壳在高温环境下变形。
    - 解决方案: 确保使用环境中温度不超过125°C,必要时可使用散热装置。

    总结和推荐


    DTM06-08SB-E007 在设计和性能上表现出色,是汽车行业及其他高可靠性应用场景的理想选择。其高性能材料、集成锁紧功能、高防护等级以及广泛的适用性,使其在市场上具有很强的竞争优势。综合来看,推荐在严苛环境下的关键连接应用中使用此款接线端子外壳。
    通过上述分析,DTM06-08SB-E007 展现了其卓越的产品性能和广泛的应用前景。无论是汽车制造商还是工业自动化领域,该产品都是不可或缺的选择。

DTM06-08SB-E007参数

参数
排数 2
针脚数 8
间距 4.191
长*宽*高 30.099mm*31.62mm*15.24mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

DTM06-08SB-E007厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DTM06-08SB-E007数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DTM06-08SB-E007 DTM06-08SB-E007数据手册

DTM06-08SB-E007封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.834 ¥ 32.3973
10+ $ 3.2594 ¥ 27.5423
25+ $ 2.9415 ¥ 24.617
50+ $ 2.8009 ¥ 23.4403
100+ $ 2.6672 ¥ 22.321
250+ $ 2.5085 ¥ 20.9928
库存: 1123
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.39
