8-328730-1

产品分类: 端子 - 电线接头端子
厂牌: TE CONNECTIVITY

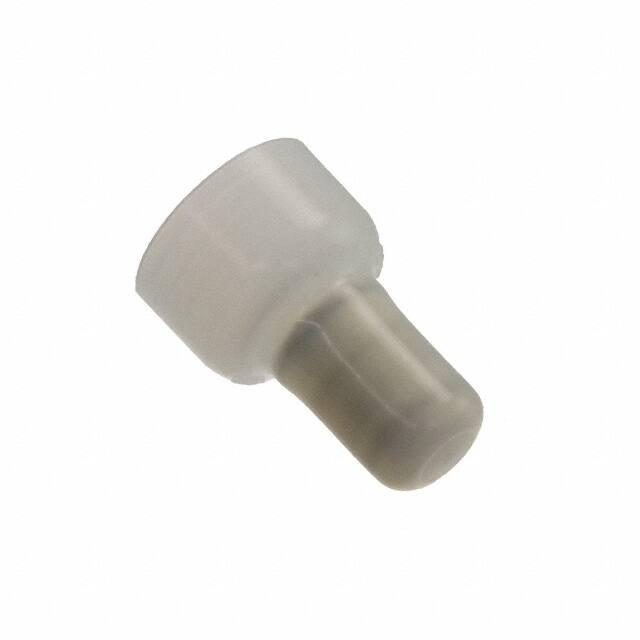

产品描述: Connector Terminals Splice 10-22AWG Copper Natural 18.29mm Tin Loose
供应商型号: N-8-328730-1
供应商: 云汉优选
标准整包数: 100
TE CONNECTIVITY 端子 - 电线接头端子 8-328730-1

8-328730-1概述

    电子元器件产品技术手册:封闭式接线端子
    本文旨在对一款型号为8-328730-1的封闭式接线端子进行详细介绍。该产品属于TE Connectivity品牌的终端和接线产品系列,广泛应用于工业控制、自动化系统等领域。

    产品简介


    该封闭式接线端子是专为22至10 AWG(American Wire Gauge)的电线设计的连接解决方案,适用于0.3至6平方毫米的导线。它具有良好的电气特性和机械稳定性,能够有效提升系统的可靠性。这类产品主要应用在电力传输、电机控制和汽车电子等领域。

    技术参数


    - 产品类型:封闭式接线端子
    - 电线尺寸范围:22至10 AWG,即0.3至6平方毫米
    - 绝缘层直径范围:9.53毫米(0.375英寸)
    - 绝缘材料:尼龙
    - 端子镀层材料:锡
    - 接触基材:铜
    - 连接方式:压接
    - 操作电压:600伏特
    - 工作温度范围:105摄氏度(221华氏度)
    - 尺寸:
    - 外径:11.58毫米(0.456英寸)
    - 长度:18.29毫米(0.72英寸)
    - 适用线缆类型:实心线、绞合线
    - 兼容材料:铜
    - 包装数量:每包100个

    产品特点和优势


    1. 广泛的兼容性:适用于不同尺寸和类型的导线,提供了极大的灵活性。
    2. 高性能的绝缘材料:采用尼龙作为绝缘材料,具有良好的机械强度和耐温性。
    3. 可靠的连接方式:通过压接技术实现稳固的电气连接。
    4. 环保设计:符合欧盟RoHS、REACH等标准,不含有害物质,环保友好。
    5. 方便的识别标记:具有明确的标记,便于安装和维护。

    应用案例和使用建议


    在电力系统中,该封闭式接线端子可以用于电机控制器、变频器和各种电器设备的接线。在实际应用中,需要确保电线的截面积和绝缘直径符合规格要求。为了保证可靠性和耐用性,建议在安装时进行严格的质量检查和压接工艺控制。

    兼容性和支持


    该封闭式接线端子可与多种TE Connectivity品牌的配件配合使用,以满足不同的应用需求。例如,配套工具如挤压工具、拔出工具等可以帮助更高效地完成安装。对于产品使用过程中遇到的技术问题,用户可以通过电话+1 800 522 6752联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 接线端子接触不良:可能是由于压接不充分或绝缘层未完全插入造成的。解决方案是重新检查并确保压接到位,且绝缘层完全插入端子内。
    2. 电气连接不稳定:可能是电线未正确安装或者压接位置不当。解决方案是重新安装电线,并确保压接位置正确。
    3. 长时间使用后出现腐蚀:可能是因为接触面受到污染或暴露在恶劣环境中。解决方案是在安装前清洁接触面,并确保安装环境干燥、无尘。

    总结和推荐


    总体而言,这款8-328730-1封闭式接线端子是一款高性价比的产品,具备广泛的兼容性、优秀的机械和电气性能,且通过了多项国际安全标准认证。无论是用于工业还是消费级应用,都能提供可靠的连接解决方案。因此,我们强烈推荐此款产品,特别适合需要高度可靠连接的应用场合。

8-328730-1参数

参数
零件状态 在售
包装方式 盒装,散装

8-328730-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-328730-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 电线接头端子 TE CONNECTIVITY 8-328730-1 8-328730-1数据手册

8-328730-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.7208 ¥ 6.1268
500+ $ 0.5974 ¥ 5.0779
1000+ $ 0.5508 ¥ 4.6818
2000+ $ 0.4284 ¥ 3.6414
5000+ $ 0.3672 ¥ 3.1212
10000+ $ 0.304 ¥ 2.5837
50000+ $ 0.2489 ¥ 2.1155
库存: 1062
起订量: 200 增量: 100
交货地:
最小起订量为:200
合计: ¥ 1225.36
直接购买
加入购物车
