4-794619-0

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 10pin 5A 380nm 金 黑色 通孔安装 19mm(长度)
供应商型号: 4-794619-0
供应商: Master
标准整包数: 25
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794619-0

4-794619-0概述

    高质量文章:PCB Mount Header 技术手册解析

    1. 产品简介

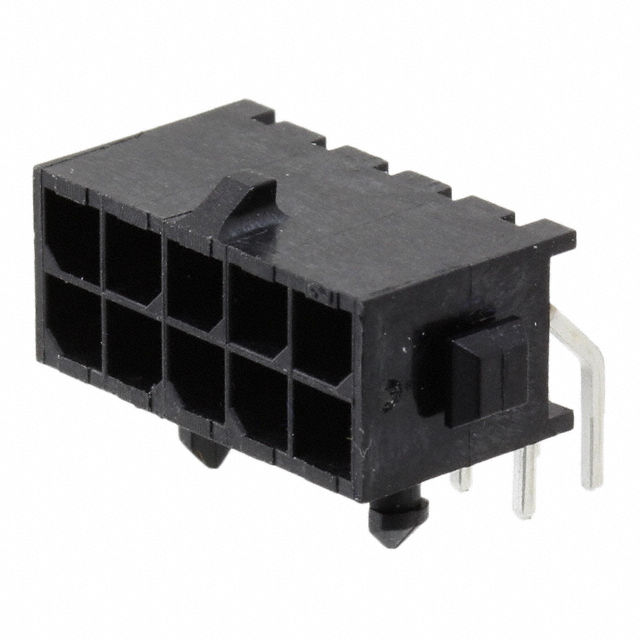

    本文将介绍一款用于印刷电路板(PCB)连接的直角焊锡插针式连接器——型号为4-794619-0的Micro MATE-N-LOK PCB Mount Header。这款连接器采用电线到板的设计,具备两个排共十个位置,中心线间距为3毫米。它的显著特点是完全封闭的壳体设计,采用金镀层的通过孔焊接技术,使得它广泛应用于需要高可靠性和高性能连接的应用场景。

    2. 技术参数


    - 中心线间距:3毫米(0.118英寸)
    - 位置数:10
    - 排数:2
    - 最大操作电压:250伏交流电
    - 接触面积长度:4.15毫米(0.163英寸)
    - 接触大小:0.64毫米(0.025英寸)
    - 接触载流能力:最大5安培
    - 焊接方法:通孔焊
    - 耐温范围:-40℃至105℃(-40℉至221℉)
    - 包装数量:195个/盒

    3. 产品特点和优势


    - 全封闭壳体设计:提供了优秀的机械和电气隔离,有效防止灰尘和湿气侵入。
    - 金镀层:提升了电气接触的稳定性和长期可靠性。
    - 高耐热材料:采用高温度尼龙材料制造外壳,能够在广泛的温度范围内保持良好的机械性能。
    - 多级防震措施:设计了多种锁定机制,确保即使在震动环境中也能保持稳定的连接。

    4. 应用案例和使用建议


    这款连接器适用于各种高可靠性应用,例如工业自动化设备、医疗设备和通信系统等。根据手册中的应用场景,安装时需注意确保PCB板上的孔与连接器尺寸匹配,并且使用适量的焊锡进行焊接。此外,在复杂振动环境下使用时,建议增加额外的固定装置以增强稳定性。

    5. 兼容性和支持


    该产品符合多项国际标准,如UL认证和欧盟RoHS标准,表明其具有广泛的兼容性和安全性。TE公司还提供技术支持服务,可通过电话+1 800 522 6752联系客服获取帮助。

    6. 常见问题与解决方案


    - 问题:连接器无法插入?
    - 解决方案:检查插座是否有异物堵塞,确保插针和插座对准后再尝试插入。

    - 问题:连接松动?
    - 解决方案:检查是否已正确使用锁定机制,必要时可更换新的连接器确保稳固性。

    7. 总结和推荐


    总结来看,4-794619-0 Micro MATE-N-LOK PCB Mount Header是一款高性能、高可靠性的连接器,特别适合于要求严格的工业和医疗设备中。它的全面密封设计和优良的电气特性使其在市场上具有很强的竞争力。强烈推荐在追求卓越连接质量和长期稳定性的项目中选用此款连接器。

4-794619-0参数

参数
颜色 黑色
防护等级 -
额定电流 5A
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
排数 2
针脚数 10pin
间距-配接 3mm
类型 Header,Locking Ramp
长*宽*高 19mm(长度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

4-794619-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-794619-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-794619-0 4-794619-0数据手册

4-794619-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
