2272889-2

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 排针 汽车连接器母座, AMPSEAL 16系列, 16路, 3行, 13A, IP6K9K
供应商型号: 10B-3698328-1
供应商: 国内现货
标准整包数: 1

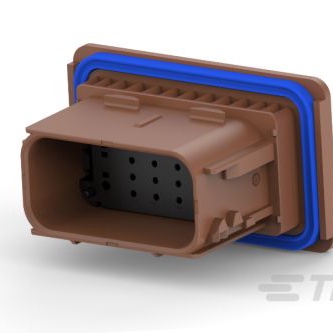

TE CONNECTIVITY 汽车连接器 2272889-2

2272889-2概述

    # AMPSEAL 16 16-Position Wire-to-Wire Housing 技术手册

    产品简介


    AMPSEAL 16 系列是一款专为严苛环境设计的混合型插接件,尤其适用于汽车工业。该产品型号为 2272889-2 的连接器外壳专用于电线到电线连接,包含 16 个位置。中心线间距为 7.5 mm(0.295 英寸),具有密封功能,颜色为棕色。该连接器广泛应用于电源分配系统和需要可靠连接的应用场合,如汽车引擎盖下空间和其他工业领域。

    技术参数


    - 产品类型: 连接器外壳,用于母端子
    - 接口系统: 线对线
    - 位置数: 16 个
    - 中心线间距: 7.5 mm(0.295 英寸)
    - 密封: 支持
    - 连接器材料: 聚对苯二甲酸丁二醇酯玻璃纤维增强 (PBT GF30)
    - 兼容绝缘直径范围: 1.4 - 4.1 mm(0.055 - 0.161 英寸)
    - 电缆尺寸: 0.5 - 5 mm²
    - 操作电压: 550 VDC
    - 工作温度范围: -40°C 至 125°C(-40°F 至 257°F)
    - 防护等级: IP6K7, IP6K9K
    - UL阻燃等级: UL 94HB

    产品特点和优势


    AMPSEAL 16 连接器外壳具有以下显著特点:
    - 混合型连接器: 支持多种接触尺寸,增强了应用灵活性。
    - 密封功能: 防止水分和其他污染物进入连接器内部。
    - 集成锁扣设计: 保证了可靠的锁定功能,避免误拔。
    - 高强度材料: 采用 PBT GF30 材料制造,确保机械强度和耐高温性能。
    - 高可靠性: 适合于严苛的环境条件,如汽车引擎盖下空间。

    应用案例和使用建议


    应用案例
    AMPSEAL 16 连接器广泛应用于汽车动力系统、传感器连接以及发动机舱内高压电源系统中。由于其出色的防水防尘性能,也常用于农业设备和工业自动化系统中。
    使用建议
    - 正确布线: 在安装时确保电缆符合兼容绝缘直径范围,以获得最佳效果。
    - 密封检查: 安装完成后检查密封圈是否正确安装并有效密封。
    - 定期检查: 对于频繁振动或暴露在恶劣环境中的连接器,建议定期进行检查和维护,以确保其长期稳定工作。

    兼容性和支持


    AMPSEAL 16 系列提供多个兼容配件,如后壳、密封塞和腔体塞等,这些配件可提高连接器的整体防护性能。制造商提供了详尽的技术支持和客户服务,可通过拨打 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    问题一:如何正确安装密封圈?
    解决方案:将密封圈放置在连接器外壳的指定位置,确保密封圈完全贴合连接器外壳的轮廓。
    问题二:连接器在极端温度下的表现如何?
    解决方案:AMPSEAL 16 经过严格测试,可在 -40°C 至 125°C 的温度范围内正常工作,建议在安装前查阅具体应用的温度要求。
    问题三:连接器如何达到防水防尘标准?
    解决方案:连接器具有IP6K7和IP6K9K防护等级,能有效防止水和灰尘侵入,确保连接器在恶劣环境下的可靠运行。

    总结和推荐


    综上所述,AMPSEAL 16 16-Position Wire-to-Wire Housing 是一款高度可靠的连接器,适用于各种严苛环境。其强大的密封性能、多样的接触尺寸选项和卓越的机械强度使其成为行业中的佼佼者。强烈推荐在需要高性能连接器的应用中使用该产品。

2272889-2参数

参数
排数 3
针脚数 16
间距 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

2272889-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2272889-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 2272889-2 2272889-2数据手册

2272889-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
