4-794636-6

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 16pin 5A 2.54μm 锡 黑色 贴片安装 28mm(长度)*6.86mm(宽度)
供应商型号: N-4-794636-6
供应商: 云汉优选
标准整包数: 140

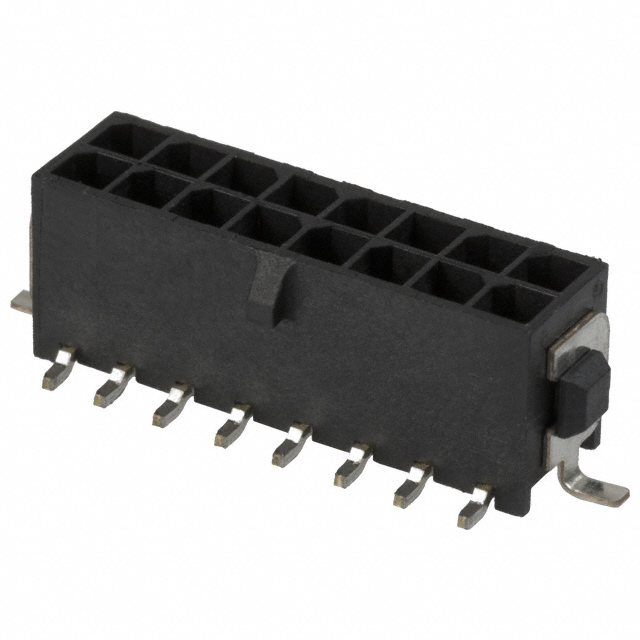

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794636-6

4-794636-6概述

    微型MATE-N-LOK PCB Mount Header技术手册

    产品简介


    微型MATE-N-LOK PCB Mount Header(带状板对板连接器)是一种专为电源电路设计的高性能连接器。其主要特征包括垂直安装、全封闭式结构、镀锡表面处理、黑色外壳等。这种连接器适用于多种电子设备,包括计算机、通信设备和工业控制系统等,可以满足各种高可靠性应用需求。

    技术参数


    - 产品类型:PCB Mount Header
    - 连接方式:带状板对板
    - 安装方向:垂直
    - 中心线间距:3 mm [0.118 in]
    - 行数:2行
    - 位置数:16个
    - 最大工作电压:250 VAC
    - 接触面积:0.64 mm [0.025 in]
    - 接触面积长度:4.15 mm [0.163 in]
    - 接插次数:5 A
    - 操作温度范围:-40 – 105 °C [-40 – 221 °F]
    - 主体材料:高耐热尼龙
    - 接触材料:黄铜、镀锡
    - 焊料工艺能力:260°C回流焊

    产品特点和优势


    - 全封闭式结构:防止短路和灰尘侵入,提高可靠性。
    - 高电流承载能力:可承载最大电流5 A,适合大功率设备。
    - 宽温度范围:可在极端温度环境下稳定工作。
    - 高机械强度:锁定机构确保稳定连接。
    - 环保材料:符合欧盟RoHS、REACH等标准,低卤素含量,安全可靠。

    应用案例和使用建议


    - 应用案例:在通信基站设备、服务器、工控系统等领域广泛应用。例如,在电信基站中用于电源模块与主板的连接。
    - 使用建议:
    - 确保在组装过程中避免强力弯曲引脚。
    - 在高温环境下焊接时,注意散热。
    - 定期检查连接部位是否有腐蚀现象,及时更换损坏部件。

    兼容性和支持


    - 兼容性:此连接器系统与Micro MATE-N-LOK系列的其他组件兼容,可用于16P MICRO MNL ASY、16POS,MICRO MNL,RCPT HSG等部件。
    - 支持和服务:如需技术支持,可拨打+1 800 522 6752联系厂商。

    常见问题与解决方案


    - 问题1:连接器插入后松动。
    - 解决方法:检查锁紧机构是否正常,必要时更换新的锁紧装置。
    - 问题2:接触不良。
    - 解决方法:检查接触面是否有氧化或污垢,使用清洁剂清洗并重新装配。
    - 问题3:焊接过程中焊点不牢固。
    - 解决方法:确认焊接温度达到260°C以上,并控制焊接时间,避免过度加热。

    总结和推荐


    总体而言,微型MATE-N-LOK PCB Mount Header凭借其可靠的性能和广泛的应用领域,是一款值得推荐的产品。其在高电流承载、宽温度范围、环保材料等方面的出色表现使其在市场上具有较强的竞争力。对于需要高可靠性和长寿命的电源电路应用,强烈推荐使用此连接器。同时,厂商提供良好的技术支持和售后服务,使得产品的使用更加安心无忧。

4-794636-6参数

参数
触头镀层 - 配接
排数 2
防护等级 -
颜色 黑色
针脚数 16pin
间距-配接 3mm
类型 Header,Locking Ramp
触头镀层厚度 - 配接 2.54μm
额定电流 5A
长*宽*高 28mm(长度)*6.86mm(宽度)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

4-794636-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-794636-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-794636-6 4-794636-6数据手册

4-794636-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
140+ $ 3.339 ¥ 28.3815
280+ $ 3.2445 ¥ 27.5783
420+ $ 3.0192 ¥ 25.6632
560+ $ 2.3766 ¥ 20.2011
5180+ $ 2.0808 ¥ 17.6868
10220+ $ 1.9074 ¥ 16.2129
25200+ $ 1.6626 ¥ 14.1321
库存: 140
起订量: 140 增量: 140
交货地:
最小起订量为:140
合计: ¥ 3973.41
