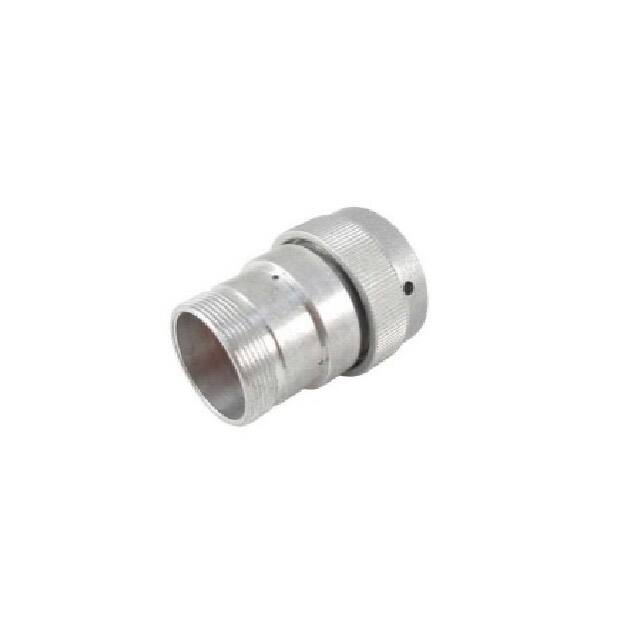

HD36-24-23PN-072

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: 1734-1815-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD36-24-23PN-072

HD36-24-23PN-072概述


    产品简介


    TE Connectivity HD30 系列连接器系统是一种专为高可靠性应用设计的高性能电子连接器。该系列包含多种尺寸的插座和插头,适用于广泛的工业和商业运输领域。HD30 系列连接器以其卓越的耐久性和可靠性著称,特别适合在严苛环境下使用。

    技术参数


    主要规格:
    - 电压等级: 250V AC/DC(部分规格为200V AC/DC)
    - 电流等级:
    - 4AWG: 100A
    - 6AWG: 80A
    - 8AWG: 60A
    - 10AWG: 40A
    - 12AWG: 25A
    - 14AWG: 18A
    - 16AWG: 13A
    - 18AWG: 10A
    - 20AWG: 7.5A
    - 22AWG: 5A
    - 温度范围: -55°C 到 +125°C
    - 防护等级: IP67
    - 电气特性:
    - 绝缘电阻:最低1000 MΩ
    - 介电强度:无闪络或电流泄漏超过2.0毫安
    - 接触电阻:最大77mV (12AWG),89mV (16AWG)
    - 低水平接触电阻:不超过6 mΩ
    支持的电气特性:
    - 符合MIL-STD-1344标准
    - 具备高耐振动性和抗冲击能力
    工作环境:
    - 能够承受极端温度变化和各种恶劣环境条件

    产品特点和优势


    HD30 系列连接器系统的主要特点是:
    - 高度耐用: 能够承受100次以上的插拔循环,确保长期可靠性。
    - 环境适应性强: 防水防尘达到IP67级别,适合室外及极端环境应用。
    - 可靠的电气性能: 优异的绝缘性能和低接触电阻保证信号传输稳定。
    - 广泛应用: 适用于工业自动化、交通运输等多个领域。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备中的信号传输
    - 交通运输车辆中的电源和数据传输
    - 军事设备中的关键连接点
    使用建议:
    - 在选择合适的电线尺寸时,考虑具体的应用需求和环境因素。
    - 安装过程中严格按照技术手册操作,确保密封性能良好。

    兼容性和支持


    HD30 系列连接器系统与其他TE Connectivity品牌的同类产品兼容,且TE公司提供详尽的技术支持和售后服务,帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    问题1: 连接器出现接触不良的情况
    解决方案: 检查连接器和电线是否正确安装,确认无异物或损坏。
    问题2: 插拔过程中出现故障
    解决方案: 严格按照测试要求进行维护,检查接触件是否正常。

    总结和推荐


    综上所述,TE Connectivity 的HD30 系列连接器系统是一款高性能、高可靠性的电子连接器。其广泛应用于工业自动化和交通运输领域,具备出色的耐用性和环境适应能力。因此,强烈推荐这一产品给需要高可靠连接解决方案的用户。

HD36-24-23PN-072参数

参数
排数 -
针脚数 23
间距 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

HD36-24-23PN-072厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD36-24-23PN-072数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD36-24-23PN-072 HD36-24-23PN-072数据手册

HD36-24-23PN-072封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.3168 ¥ 303.9262
10+ $ 30.8672 ¥ 258.3199
25+ $ 28.9349 ¥ 242.1488
50+ $ 27.5546 ¥ 230.5975
120+ $ 25.9054 ¥ 216.7962
360+ $ 23.9758 ¥ 200.6476
库存: 52
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 303.92
