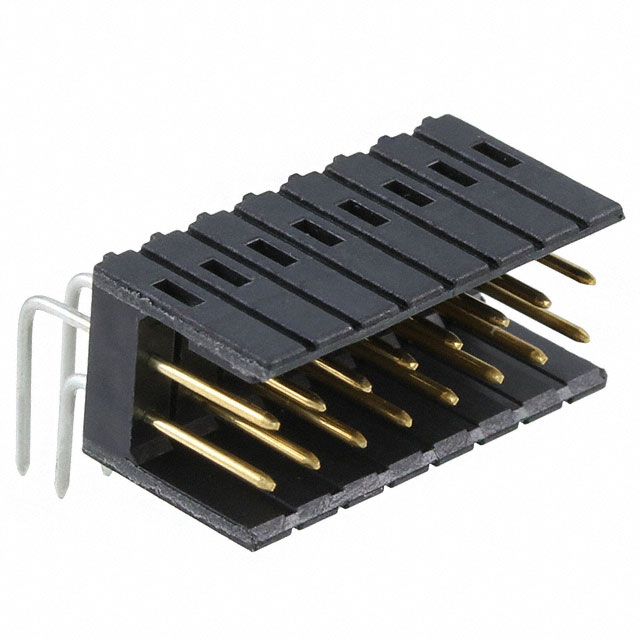

826470-8

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 2.54mm 2 16pin 5A 99nm 金 黑色 通孔安装 20.32mm(长度)*14.04mm(高度)
供应商型号: N-826470-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 826470-8

826470-8概述


    产品简介


    826470-8是一款由TE Connectivity(TE)生产的板对板PCB插座,适用于电子元器件的电路连接。这款插座具有直角PCB安装方式,能够实现两块PCB之间的信号传输。其设计用于在自动化设备、工业控制、通信设备和消费电子产品等领域。

    技术参数


    - 产品类型:PCB插座
    - 接触数:16
    - 板间间距:2.54 mm
    - 封装:直角PCB安装
    - 颜色:黑色
    - 材料:PCT塑料
    - 绝缘电阻:≥5000 MΩ
    - 耐电压:≤750 Vrms
    - 工作温度范围:-65°C至105°C
    - 电流容量:每引脚5A
    - 连接方式:通孔焊接

    产品特点和优势


    826470-8插座采用了金涂层的磷青铜接触点,具备出色的导电性和抗腐蚀性。这种设计使其能在严苛的工业环境中保持稳定性能。其部分屏蔽结构提供了额外的安全性和稳定性,适合高密度布线。此外,它的高绝缘电阻和耐电压能力确保了信号传输的可靠性。

    应用案例和使用建议


    这款板对板PCB插座常用于需要高密度连接的应用场合,如自动测试设备、工业控制系统、网络设备和便携式电子设备。为了最大化其性能,建议在安装时注意以下几个方面:
    1. 焊接温度:确保焊锡过程中的温度不超过260°C,以避免对插座材料造成损害。
    2. 清洁度:安装前要确保插头和插座都干净无尘,以保证良好的电气连接。
    3. 布线规划:合理规划线路布局,尽量减少电磁干扰。

    兼容性和支持


    此产品符合多项国际标准,如CSA、UL,确保其在全球范围内的安全性和合规性。TE提供详尽的技术支持,用户可以通过拨打客服电话+1 800 522 6752获得帮助。此外,用户还可以访问TE官方网站获取更多文档和支持资料。

    常见问题与解决方案


    - 问题1:插座接触不良。
    - 解决方法:检查插头和插座是否正确安装,确保焊接质量良好且没有灰尘。

    - 问题2:焊接后出现损坏。
    - 解决方法:确认焊接温度不超过260°C,遵循正确的焊接工艺。
    - 问题3:连接时发生短路。
    - 解决方法:确保所有连接点之间有良好的绝缘,不要过度弯曲插针。

    总结和推荐


    综上所述,826470-8是一款高性能、可靠稳定的板对板PCB插座。它不仅具备优异的电气特性和机械性能,还拥有广泛的兼容性和全面的技术支持。无论是对于高端工业设备还是消费电子产品,这款产品都是理想的选择。因此,强烈推荐在各种应用场景中采用此款产品。

826470-8参数

参数
额定电流 5A
颜色 黑色
防护等级 -
间距-配接 2.54mm
类型 Header,Latch Holder
排数 2
触头镀层厚度 - 配接 99nm
触头镀层 - 配接
针脚数 16pin
长*宽*高 20.32mm(长度)*14.04mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

826470-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

826470-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 826470-8 826470-8数据手册

826470-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.226 ¥ 18.921
150+ $ 2.1218 ¥ 18.0353
250+ $ 2.0604 ¥ 17.5134
500+ $ 2.0298 ¥ 17.2533
1800+ $ 1.8462 ¥ 15.6927
2500+ $ 1.785 ¥ 15.1725
5000+ $ 1.7238 ¥ 14.6523
10000+ $ 1.5708 ¥ 13.3518
库存: 21505
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 946.05
直接购买
加入购物车
