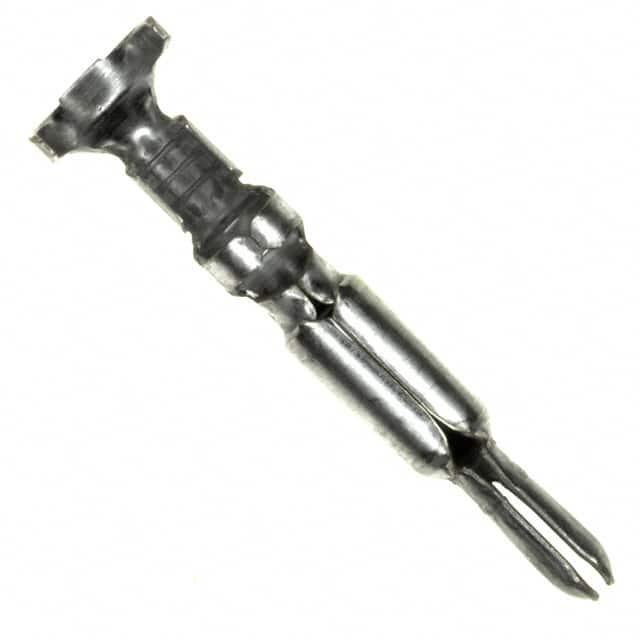

770248-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 锡 14-20 AWG 压入式 25.27mm(长度)
供应商型号: N-770248-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 770248-1

770248-1概述

    5.0 mm Power Key Connectors (5.0 PKC) 技术手册

    产品简介


    5.0 mm Power Key Connectors(5.0 PKC)是一种专为电线到板连接设计的电子元器件。它提供紧凑的设计,具有5.0 mm接触中心线,适用于各种电源电路连接。该产品主要用于家用电器,特别是燃气器具。每个外壳提供了四种不同的键控类型,以提高装配效率并防止误配。

    技术参数


    - 中心线标准密度:5.0 mm
    - 最大电压额定值:300 VAC
    - 最大电流额定值:10A
    - 工作温度范围:-30°C 至 +105°C
    - 适用导线:24-16 AWG
    - 适用PCB厚度:1.6 mm
    - 材料和表面处理:预镀锡铜合金,阻燃尼龙(UL94V-0)

    产品特点和优势


    - 紧凑设计:总高度仅19.4 mm,适合空间受限的应用场合。
    - 易于操作:通过清晰的点击声确保插入更容易,双锁片机构确保完整加载。
    - 防护结构:锁臂被壁保护,防止缠绕。
    - 兼容性认证:由美国UL实验室和加拿大标准协会认证。

    应用案例和使用建议


    - 应用场景:应用于家用电器中的电源电路连接,特别是燃气器具。
    - 使用建议:由于多种键控类型的存在,可以显著减少误配的可能性。建议根据具体应用需求选择合适的键控类型和颜色编码,以便更高效地进行装配。

    兼容性和支持


    - 兼容性:本产品与各种电线和PCB兼容,适用于多种装配工具。
    - 支持:制造商提供技术支持,如需应用插槽部分零件号,可联系工具协助中心(电话:1-800-722-1111)。

    常见问题与解决方案


    - 问题1:无法正确安装锁片。
    - 解决方案:检查是否按照正确的顺序和方向安装锁片。必要时参考手册的装配指南。

    - 问题2:连接器松动。
    - 解决方案:确认锁片已正确锁定。如果需要,重新插拔连接器,确保接触良好。

    总结和推荐


    总体而言,5.0 mm Power Key Connectors凭借其紧凑设计、可靠的锁片系统和多样的键控选项,成为家用电器中电源连接的理想选择。其出色的机械性能和耐用性使其在恶劣环境中也能稳定运行。强烈推荐在需要高效、可靠电源连接的应用中使用此产品。

770248-1参数

参数
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
线规 14-20 AWG
触头镀层
触头端接 压接
长*宽*高 25.27mm(长度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

770248-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770248-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 770248-1 770248-1数据手册

770248-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
550+ $ 0.2025 ¥ 1.7209
1400+ $ 0.1926 ¥ 1.6372
2700+ $ 0.1867 ¥ 1.5866
库存: 11544
起订量: 550 增量: 1
交货地:
最小起订量为:550
合计: ¥ 946.49
