5-147291-5

厂牌: TE CONNECTIVITY
产品描述: 3pin 2.54mm 1 Breakaway,Header,Push-Pull 3A 2.54μm 锡 黑色 贴片安装
供应商型号: W-5-147291-5
供应商: 云汉优选
标准整包数: 250
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-147291-5

5-147291-5概述


    产品简介

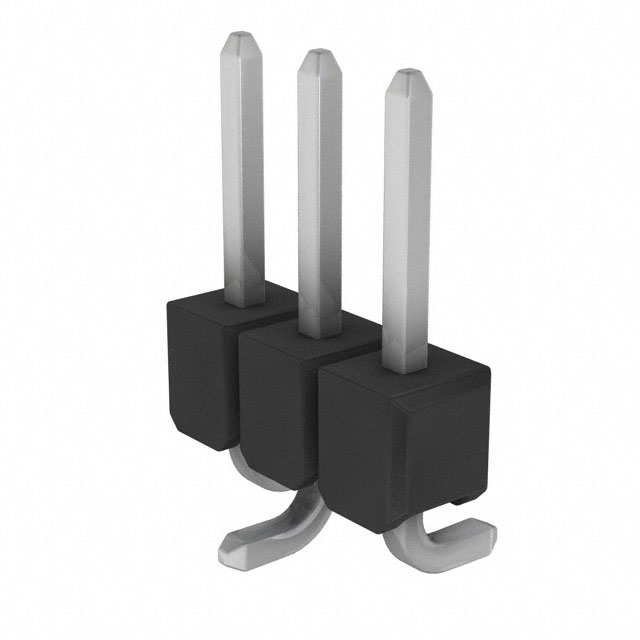

    AMPMODU PCB Mount Header(型号:5-147291-5) 是一款适用于电路板到电路板连接的垂直安装插头,具有三个位置,中心线间距为2.54毫米(0.1英寸)。此款插头采用锡镀层表面贴装技术,黑色外壳设计。该产品属于AMP MODU系列,广泛应用于信号传输领域。它通过垂直方向上的电路板连接,提供了可靠的信号传输路径。

    技术参数


    - 类型: PCB Mount Header(电路板插头)
    - 连接系统: Board-to-Board(电路板到电路板)
    - 接触配置: 1行3列
    - 安装方向: 垂直安装
    - 终止方式: 表面贴装
    - 接触材料: 铜合金
    - 接触表面镀层: 锡(Sn)/铅锡合金(Sn-Pb)
    - 接触面积镀层厚度: 2.54 – 5.08微米(100 – 200 微英寸)
    - 最大电流承载能力: 3A
    - 引脚与尾部尺寸: 0.64毫米(0.025英寸)
    - 接触压力: 无密封
    - 操作温度范围: -65 – 105°C(-85 – 221°F)
    - 包装数量: 每卷250个
    - 认证标准: CSA LR7189, UL E28476
    - 阻燃等级: UL 94V-0

    产品特点和优势


    - 高度兼容性: 适用于多种标准和行业规范,如CSA LR7189和UL E28476,确保其在全球范围内使用的合规性。
    - 可靠性: 锡/铅锡合金镀层提升了产品的耐久性和抗氧化性,延长了使用寿命。
    - 易安装: 通过表面贴装技术(SMT),实现快速高效安装。
    - 散热性好: 宽敞的设计有助于散热,保持电子设备稳定运行。
    - 成本效益高: 相对于同类产品,此款插头在保证质量的前提下,更具性价比。

    应用案例和使用建议


    该插头在各种工业应用中表现优秀,如自动化设备、汽车电子、通讯设备等领域。在这些环境中,它能够承受较高的机械应力,同时保持稳定的电气连接。
    使用建议:
    - 在焊接过程中,应遵循制造商提供的焊接温度曲线,避免过高的焊接温度造成损伤。
    - 确保电路板上的焊接区域平整,以保证最佳的接触效果。
    - 由于插头采用黑色彩色外壳,建议在电路板布局时考虑视觉清晰度,防止因颜色问题导致误接。

    兼容性和支持


    兼容性:
    - 可与其他标准的电路板插头配套使用,符合广泛的行业标准。
    支持和服务:
    - 用户可联系制造商获得技术支持,电话号码为+1 800 522 6752。此外,制造商还提供相关的培训和技术文档,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题1: 插头在焊接过程中发生变形。
    - 解决方案: 调整焊接温度曲线,严格遵守制造商建议的温度范围。焊接完成后,检查插头的形态是否正确,必要时进行矫正。

    - 问题2: 无法确保插头与电路板之间的可靠接触。
    - 解决方案: 确保焊接区域干净且无杂质。可以使用适当的助焊剂,确保焊接区域完全浸湿并形成良好的焊点。在焊接后进行必要的清洁处理。

    总结和推荐


    综上所述,AMPMODU PCB Mount Header(型号:5-147291-5)凭借其高度兼容性、出色的电气性能及良好的散热性,在信号传输领域表现出色。对于需要在苛刻环境下工作的应用场合,此款插头是理想的解决方案。考虑到其可靠性和成本效益,强烈推荐使用这款产品。

5-147291-5参数

参数
针脚数 3pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 2.54μm
防护等级 -
触头镀层 - 配接
额定电流 3A
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

5-147291-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-147291-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-147291-5 5-147291-5数据手册

5-147291-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
