JJEV0UG380NOHNMRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.36N 100000Cycles 100000Cycles 10mA(DC) 贴片安装,黏合安装
供应商型号: ET-2911533
供应商: 海外现货
标准整包数: 10

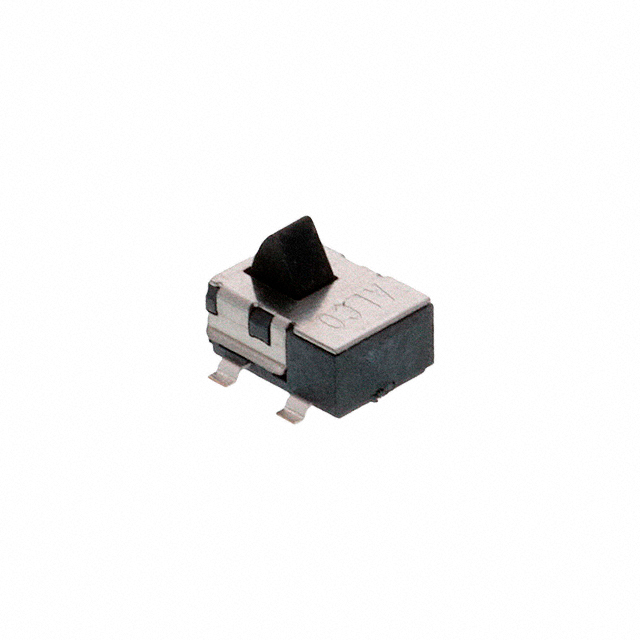

TE CONNECTIVITY 限位开关 JJEV0UG380NOHNMRTR

JJEV0UG380NOHNMRTR概述

    JJE Series – Detector Switches: Comprehensive Technical Overview

    1. 产品简介


    产品类型:JJE系列探测开关是TE Connectivity推出的一款专为多种应用场合设计的产品,如汽车、仪器仪表、白色家电及电信等领域。它具备从水平或垂直触发选项到Gull-winged、J-leaded和Through-Hole安装方式等多种版本。
    主要功能:这些开关作为信号开关用于各种电器设备,可提供机械和电气性能方面的高标准要求。它们可以被广泛应用于消费电子、医疗设备等领域。
    应用领域:涵盖汽车、仪器仪表、白色家电、电信等多个领域。

    2. 技术参数


    | 参数 | 规格 |

    | 接触额定电流 | 10mA, 5VDC最大值 |
    | 接触电阻 | ≤1Ω 最大值 |
    | 绝缘电阻 | ≥100MΩ最小值 |
    | 介电强度 | 100VAC/1分钟 |
    | 操作力 | ≤36gf(0.35N)最大值 |
    | 行程 | 2.5mm |
    | 操作寿命 | 10万次循环 |
    | 工作温度范围 | -40°C至85°C |
    | 存储温度范围 | -40°C至85°C |

    3. 产品特点和优势


    - RoHS合规:确保产品符合欧盟关于有害物质限制的规定。
    - 无卤素和铅:环保特性增强。
    - 易于定向:配备指导柱,便于安装和定位。
    - 长行程类型:适应各种应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 在白色家电中作为温度传感器。
    - 医疗设备中的安全开关。
    - 汽车仪表板中的警示灯开关。
    使用建议:
    - 请按照制造商推荐的焊接条件进行焊接,以确保良好的连接和长期稳定性。
    - 定期检查开关状态,尤其是在极端环境下使用时,需要更频繁地检查其操作力、接触电阻和绝缘电阻。

    5. 兼容性和支持


    兼容性:该系列开关具有多种安装方式(Gull-winged, J-leaded, Through-Hole),因此与其他类型的PCB和元器件兼容性较好。此外,TE Connectivity提供全面的技术支持,帮助客户解决问题和优化应用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作力不稳定 | 确保操作过程中施加的力均匀。 |
    | 绝缘电阻降低 | 检查是否受潮或有外部污染,必要时清洁。|
    | 接触电阻高 | 更换新的开关或调整接触点的位置。|

    7. 总结和推荐


    综合评估:
    - JJE系列探测开关具备广泛的适用性,特别适用于汽车、医疗设备、白色家电等行业。
    - 高度的机械和电气性能保证了其在苛刻条件下的稳定性和可靠性。
    - 通过严格的质量控制和环境测试,确保产品能在各种条件下正常运行。
    推荐:鉴于其出色的性能和多样的应用场合,强烈推荐使用JJE系列探测开关,特别是在对精度和可靠性要求较高的应用场景中。

JJEV0UG380NOHNMRTR参数

参数
最小行程 -
操作力 0.36N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 10mA(DC)
电气寿命 100000Cycles
机械寿命 100000Cycles
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJEV0UG380NOHNMRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJEV0UG380NOHNMRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJEV0UG380NOHNMRTR JJEV0UG380NOHNMRTR数据手册

JJEV0UG380NOHNMRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.8338 ¥ 7.0043
125+ $ 0.6864 ¥ 5.7654
250+ $ 0.6174 ¥ 5.1865
500+ $ 0.5586 ¥ 4.6919
库存: 1624
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 70.04
