312172-000

产品分类: 其他线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: U-312172-000
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他线缆 312172-000

312172-000概述

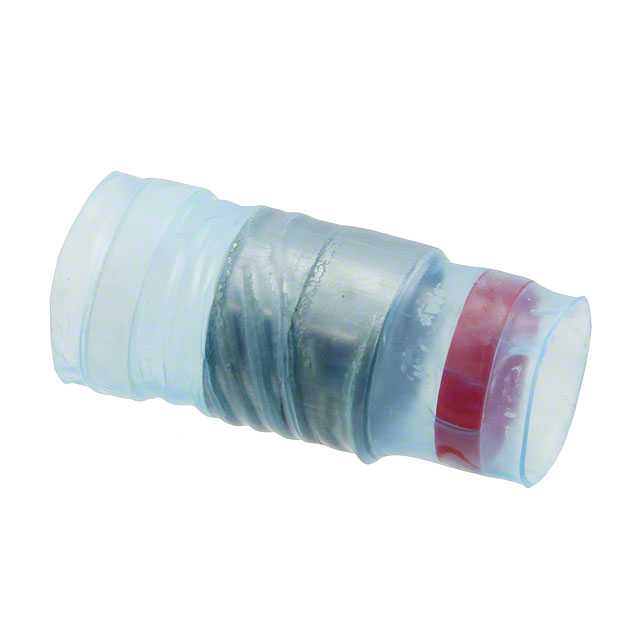

    ThermoFit Solder Sleeve Technical Handbook

    1. 产品简介


    ThermoFit是一款由Raychem公司设计的高性能电子元器件,主要用于电缆的屏蔽端子处理。该产品特别适用于需要将锡镀层编织屏蔽端接到具有至少+125°C绝缘等级的电缆的场合。ThermoFit以其高效可靠的焊接性能和宽广的工作温度范围,在通信、工业自动化和航空航天等多个领域得到广泛应用。

    2. 技术参数


    ThermoFit Solder Sleeve的关键技术参数如下:
    - 最小内径(øA): 10.0 mm [0.395 in]
    - 最大内径(øB): 11.6 mm [0.455 in]
    - 最大长度(L): 31.2 mm [1.230 in]
    - 最大外径(øD): 10.0 mm [0.395 in]
    - 最小直径(ød): 4.4 mm [0.175 in]
    - 最小屏蔽内径(øE): 8.0 mm [0.315 in]
    材料构成:
    1. 绝缘套管:辐射交联改性的聚偏二氟乙烯,透明蓝色。
    2. 焊料预制件(2个):
    - 焊料:符合ANSI-J-STD-006标准的Sn63型。
    - 助焊剂:符合ANSI-J-STD-004标准的ROL1型。
    3. 熔融密封环:热稳定热塑性材料,颜色为透明。
    4. 熔融密封环:热稳定热塑性材料,颜色为红色。

    3. 产品特点和优势


    - 高效可靠:ThermoFit采用了预置的焊料预制件,能够在保证可靠连接的同时简化安装步骤。
    - 宽广温度范围:其工作温度范围从-55°C到+150°C,使其能在极端环境下正常工作。
    - 易于安装:透明蓝色的绝缘套管有助于安装时的精确对齐。
    - 高耐热性:使用的材料均具备优良的热稳定性,确保了长时间工作的可靠性。

    4. 应用案例和使用建议


    ThermoFit Solder Sleeve适用于各种需要精细电缆屏蔽端接的应用场景,如通信设备、工业控制装置和航空航天设备。建议在安装前仔细准备电缆,例如去除护套并清洁导体表面,以确保最佳焊接效果。根据Raychem的指导,可以更好地利用该产品的特性。

    5. 兼容性和支持


    ThermoFit与市场上常见的电缆尺寸相兼容,尤其是那些需要在-55°C至+150°C温度范围内工作的电缆。Raychem提供详尽的技术服务支持,包括工具选择和技术咨询,确保客户能够顺利进行产品安装和维护。

    6. 常见问题与解决方案


    - 问题:如何确认安装后的密封性?
    - 解决方案:检查熔融密封环的颜色变化。红环变为透明表示密封良好。

    - 问题:焊接后如何清理多余的焊料?
    - 解决方案:使用酒精棉球轻轻擦拭以清除多余的焊料。

    7. 总结和推荐


    ThermoFit Solder Sleeve凭借其高效可靠、广泛温度适应性和易安装特性,成为电缆屏蔽端接的理想选择。特别是对于那些在严苛环境下工作的应用场合,它展示了卓越的性能。我们强烈推荐这款产品给需要高质量电缆端接解决方案的工程师和技术人员。

312172-000参数

参数
长*宽*高 31.2mm(长度)
