2213932-3

厂牌: TE CONNECTIVITY

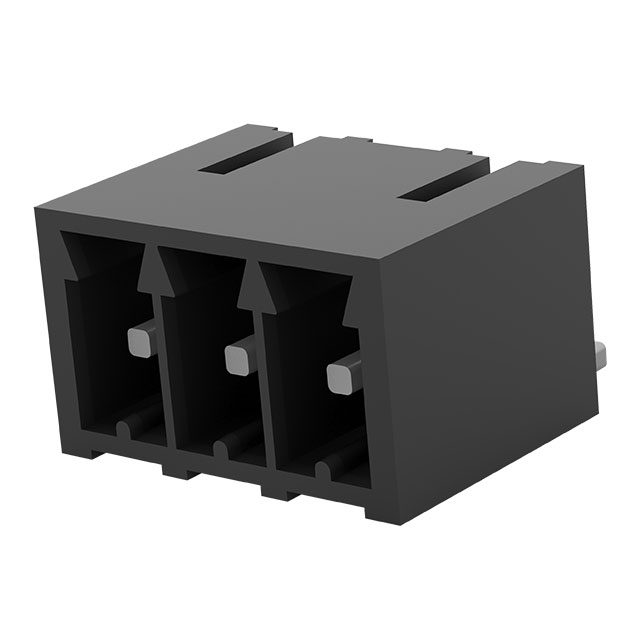

产品描述: TE Connectivity 3.5mm间距3p插拔式接线端子 插座头, TB系列, 300 V 交流, 螺钉拧紧, 黑色
供应商型号: N-2213932-3
供应商: 云汉优选
标准整包数: 475
TE CONNECTIVITY 接线座- 接头/插头和插口 2213932-3

2213932-3概述

    TE Connectivity BUCHANAN WireMate Connector Surface Mount TB Series 技术手册

    1. 产品简介


    TE Connectivity(TE)的BUCHANAN WireMate连接器表面贴装系列是一种两件式插拔式连接器解决方案,专为寻求从波峰焊接转向表面贴装PCB加工的客户设计。该系列产品包括垂直和直角配置的表面贴装接头和配对插头,适用于2至12极的产品。TE的这一产品系列旨在帮助客户实现全表面贴装技术(SMT)处理的印刷电路板制造。

    2. 技术参数


    - 电流/电压额定值:
    - 3.5mm:2-12位,8A @ 300VAC
    - 5.0mm:2-9位,15A @ 300VAC
    - 5.0mm:10-12位,10A @ 300VAC
    - 冲击耐压:2500VAC
    - 线径:
    - 3.5mm:30-16 AWG
    - 5.0mm:26-12 AWG
    - 螺丝扭矩:4.5 in-lbf
    - 材料:
    - 壳体:热塑性塑料,黑色(UL 94 V-0)
    - 触点:铜合金,镀锡
    - 认证/批准:UL E60677

    3. 产品特点和优势


    - 表面贴装接头:允许简单的回流焊接和更快的PCB组装过程。
    - 固定特性:确保牢固的PCB安装。
    - 90°、180°、270°线入口插头:提供灵活的线缆布线选择。
    - 广泛的应用领域:包括HVAC设备和控制、工业控制、安全系统、工业照明解决方案、电梯/扶梯等。

    4. 应用案例和使用建议


    - HVAC设备和控制:适用于需要可靠连接的空调系统。
    - 工业控制:适用于工厂自动化中的关键控制系统。
    - 安全系统:适用于监控和报警系统的信号传输。
    - 工业照明解决方案:适用于各种工业照明设备。
    - 电梯/扶梯:适用于高可靠性要求的场合。
    使用建议:
    - 在选择连接器时,应根据具体应用需求选择合适的极数和线径。
    - 确保在安装过程中遵循制造商的安装指南以获得最佳性能。
    - 定期检查连接器的固定情况,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:该系列连接器可以与其他TE产品及第三方组件兼容。
    - 支持:TE提供全方位的技术支持和维护服务。如需更多信息,可访问TE Connectivity官方网站或联系当地销售代表。

    6. 常见问题与解决方案


    - 问题1:如何正确安装连接器?
    - 解决方案:遵循制造商的安装指南进行操作。
    - 问题2:连接器接触不良怎么办?
    - 解决方案:检查接头和插头是否有损坏,确保正确的扭矩值。
    - 问题3:如何提高连接器的使用寿命?
    - 解决方案:定期检查并清洁连接器,避免过度震动和温度变化的影响。

    7. 总结和推荐


    综上所述,TE Connectivity的BUCHANAN WireMate连接器表面贴装TB系列在设计和功能上表现出色,具有广泛的适用性和高可靠性。它特别适合那些需要在PCB上进行表面贴装的应用场景。基于其出色的性能和广泛应用范围,强烈推荐该产品用于需要高性能连接解决方案的项目中。

2213932-3参数

参数
长*宽*高 11.9mm*9.2mm*7.3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2213932-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2213932-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 2213932-3 2213932-3数据手册

2213932-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
446+ $ 1.06 ¥ 9.01
950+ $ 1.03 ¥ 8.755
1900+ $ 0.9996 ¥ 8.4966
5225+ $ 0.918 ¥ 7.803
5700+ $ 0.8568 ¥ 7.2828
库存: 6136
起订量: 475 增量: 475
交货地:
最小起订量为:446
合计: ¥ 4018.46
