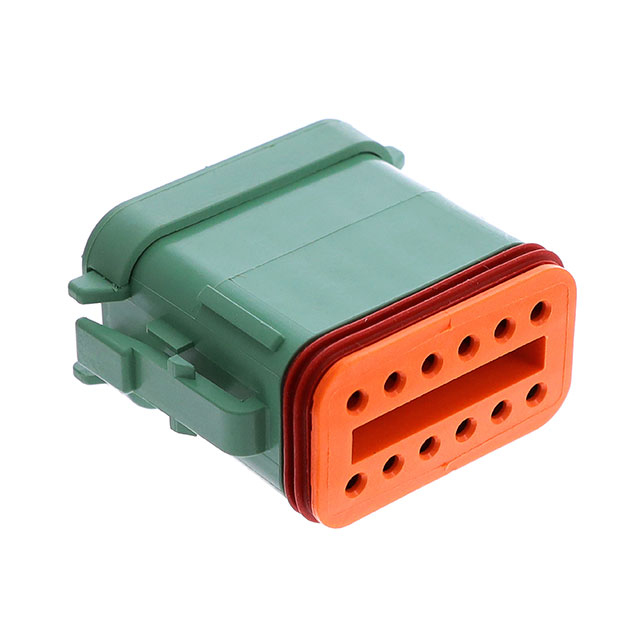

DT06-12SC-C017

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: Our DEUTSCH DT Plug connectors are male connectors available in 2, 3, 4-, 6-, 8, 12- and 48 positions. These sealed, inline plug connectors are compatible with both DEUTSCH solid and stamped & formed size 16 socket contacts.
供应商型号: 1734-DT06-12SC-C017-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 DT06-12SC-C017

DT06-12SC-C017概述

    # TE Connectivity DT06-12SC-C017 技术手册概述

    产品简介


    基本介绍
    产品名称:DT06-12SC-C017
    类型:德系DT系列插头连接器的插座壳体
    主要功能:用于线对线连接,提供电源连接
    应用领域:汽车、工业、电力系统等

    技术参数


    机械特性
    - 位数:12
    - 外壳材料:PA GF(玻璃纤维增强聚酰胺)
    - 颜色:绿色
    - 电缆出口角度:180°
    - 封装数量:500个
    - 工作温度范围:-55°C至125°C(-67°F至257°F)
    电气特性
    - 额定电压:250 V
    - 最大接触电流:13 A
    - 端子位置保证:是
    - 防尘防水等级:IP68, IP6K9K
    - 阻燃级别:通过UL 94标准12mm火焰测试
    物理尺寸
    - 高度:40.56 mm(1.597英寸)
    - 宽度:20.83 mm(0.82英寸)
    - 长度:33.48 mm(1.318英寸)
    - 行间距:9.12 mm(0.359英寸)

    产品特点和优势


    - 密封设计:该插座壳体具备密封功能,能够防止灰尘和水分进入,适合恶劣的工作环境。
    - 混合型连接器:支持多种类型的连接器,适用范围广泛。
    - 锁定机制:集成于外壳内的主锁紧功能确保连接稳定可靠。
    - 兼容性:支持多款标准,如SAE J2030,且符合多项安全标准,包括欧盟RoHS、ELV和REACH规定。
    - 环保合规:不含超过阈值的有害物质,且符合中国RoHS 2标准。

    应用案例和使用建议


    应用案例
    DT06-12SC-C017常用于汽车工业中的电源连接,尤其是在需要高稳定性和可靠性的场合。它也可应用于各种工业设备和电力系统中,确保信号和电源的安全传输。
    使用建议
    - 安装建议:在安装过程中需确保外壳正确密封,以达到最佳的防护效果。
    - 保养建议:定期清洁插座壳体,保持连接处干净无杂质,可延长使用寿命。

    兼容性和支持


    兼容性
    该产品与其他DT系列连接器及组件兼容,具体信息可参阅技术手册。
    支持和服务
    TE Connectivity 提供全天候的技术支持服务,客户可以通过电话 +1 800 522 6752 联系到技术支持团队,获取详细的安装指导和故障排除帮助。

    常见问题与解决方案


    1. Q:如何检查插头和插座是否完全连接?
    - A:确认插入过程中有明显的“咔嗒”声,或者使用工具确认接触良好,确保电气性能正常。
    2. Q:插座壳体能否承受极端温度?
    - A:该产品的工作温度范围为-55°C至125°C,适用于大多数极端环境。
    3. Q:如何清洁插座壳体?
    - A:使用软布和适当的清洁剂轻轻擦拭,避免使用腐蚀性化学品。

    总结和推荐


    综合评估
    DT06-12SC-C017 是一款高性能的汽车连接器,其密封设计、广泛的温度适应性和卓越的电气特性使其成为工业应用的理想选择。此外,该产品的环保合规性和可靠的服务支持进一步增强了其市场竞争力。
    推荐结论
    鉴于其优异的功能和市场表现,强烈推荐使用此产品,尤其是对于需要高可靠性连接器的应用场景。

DT06-12SC-C017参数

参数
排数 2
间距 -
针脚数 -
长*宽*高 40.56mm(长度)*33.48mm(高度)
安装方式 导线安装
包装方式 盒装

DT06-12SC-C017厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DT06-12SC-C017数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DT06-12SC-C017 DT06-12SC-C017数据手册

DT06-12SC-C017封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.5968 ¥ 72.643
10+ $ 7.0304 ¥ 58.8357
25+ $ 6.5899 ¥ 55.1489
50+ $ 6.2754 ¥ 52.5169
100+ $ 6.0617 ¥ 50.7292
库存: 521
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 72.64
