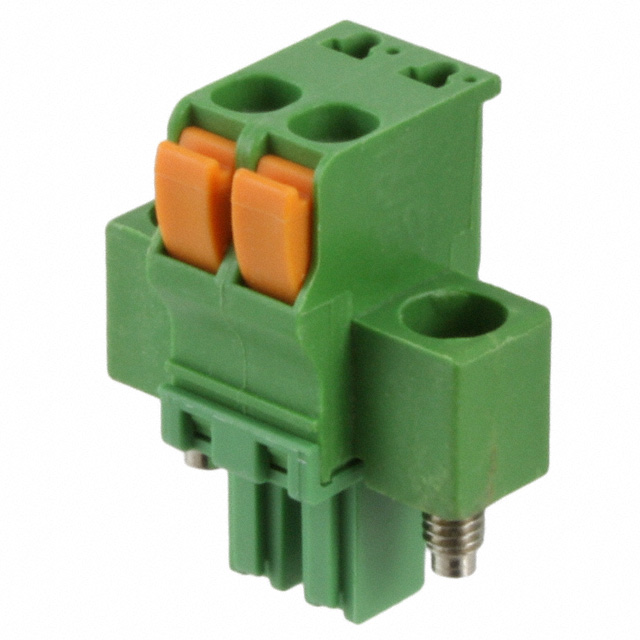

1986724-2

厂牌: TE CONNECTIVITY
产品描述: Conn Terminal Block F 2 POS 3.81mm ST Cable Mount 11A/Contact
供应商型号: N-1986724-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线座- 接头/插头和插口 1986724-2

1986724-2概述


    产品简介


    TE Connectivity最新推出的弹簧型插头系列提供了一种快速简便的方法,使现场安装人员无需特殊工具即可进行导线对接。该系列产品包括左右手弹簧型插头,能够快速夹紧导线,从而为各种控制和电源接线应用节省时间和劳动力。此外,多角度接入方式可节省空间,并允许在有限的空间内进行更灵活的设计布局。

    技术参数


    - 机械特性
    - 每极插入力:最大3N
    - 每极拔出力:最小1.5N
    - 剥线长度:10.5mm - 11.5mm
    - 工作温度范围:-40°C至+110°C
    - 电气特性
    - 导线范围:14-30AWG实心和绞合导线
    - UL认证:300V,每根绞合导线11A,每根实心导线9A
    - 材料
    - 夹持弹簧:钢
    - 外壳:94V0级聚酰胺
    - 接线端子:无铅锡镀铜合金
    - 锁定螺丝:黄铜
    - 标准和规范
    - 获得UL 1059认证

    产品特点和优势


    1. 多角度接入:支持90°和270°接入角度,适应不同布局需求。
    2. 行业标准兼容:与同中心线间距的行业标准接头兼容。
    3. 快速连接:无需特殊工具即可快速夹紧导线,提高工作效率。
    4. 自定义标记:提供自定义标记和印刷服务,便于识别。
    5. 堆叠设计:无法兰版本可实现端对端堆叠,节省空间。
    6. 多种颜色选择:提供多种颜色选项,方便区分和管理。

    应用案例和使用建议


    这些弹簧型插头适用于需要现场布线终止的电线到板应用。典型应用场景包括工业控制系统、HVAC控制系统以及振动敏感的应用。对于实际应用,建议遵循以下几点以获得最佳效果:
    1. 正确剥线:确保剥线长度保持在10.5mm - 11.5mm范围内,以保证良好的接触。
    2. 注意温度范围:工作温度范围为-40°C至+110°C,需根据实际应用环境选择合适的型号。
    3. 合理布局:利用多角度接入的优势,设计紧凑且高效的电路布局。

    兼容性和支持


    该产品与业界标准接头兼容,便于集成到现有的系统中。TE Connectivity提供全面的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助和支持。用户可通过访问官方网站或联系当地办事处获取更多详细信息。

    常见问题与解决方案


    1. 问题:如何正确剥线?
    - 解决方案:使用专业剥线工具,保持剥线长度在10.5mm - 11.5mm之间,避免损伤导线内部。
    2. 问题:插头插入和拔出时需要多大的力?
    - 解决方案:插入力不超过3N,拔出力至少为1.5N,确保正确安装。
    3. 问题:如何处理高温环境下的应用?
    - 解决方案:选择耐高温型号,工作温度可达+110°C,确保安全可靠。

    总结和推荐


    总体而言,TE Connectivity的弹簧型插头系列具有结构紧凑、操作简便、应用广泛等优点。它们特别适合于需要高密度布线和现场快速连接的应用场景。如果您正在寻找高效可靠的电线到板解决方案,我们强烈推荐考虑这一系列产品。

1986724-2参数

参数
长*宽*高 18.01mm(长度)*20.75mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装

1986724-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1986724-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 1986724-2 1986724-2数据手册

1986724-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
