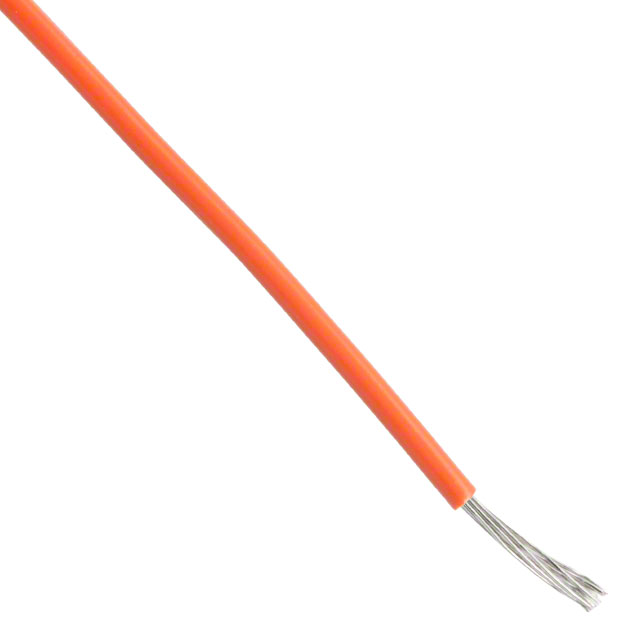

55A0111-22-3

产品分类: 单芯线缆
厂牌: TE CONNECTIVITY
产品描述: Hook-up Wire 22AWG 1.14mm Tinned Copper 600V
供应商型号: 650-55A0111-22-3
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 单芯线缆 55A0111-22-3

55A0111-22-3概述

    高性能电线电缆——SPEC 55技术手册

    1. 产品简介


    SPEC 55是一款高性能电线电缆,专为极端环境下的应用设计,特别适用于航空航天、军事及其他高要求工业领域。其基本结构采用辐射交联改性ETFE聚合物绝缘层,并具有银镀铜导体。SPEC 55结合了柔性处理的便捷性和卓越的刮擦磨损及穿刺性能。此外,它还具备优异的化学和溶剂耐受性,紫外线和湿度不敏感。

    2. 技术参数


    | 参数 | 规格 |

    | 导体材料 | 银镀铜/镍镀铜 |
    | 绝缘材料 | 辐射交联改性ETFE |
    | 工作温度范围 | -65°C 到 200°C(-85°F 到 392°F) |
    | 电压等级 | 600V,1000V |
    | 耐热性能 | 200°C [392°F], 10000小时 |
    | 刮擦磨损 | 在150°C [302°F]下超过100次循环 |
    | 弯曲性能 | 在Boeing BSS 7324测试中超过1000次 |
    | 电气特性 | 电阻率1KHz下2.7,损耗因子0.001 |
    | 火焰阻燃性 | 最大燃烧时间30秒,最大燃烧长度75毫米 |

    3. 产品特点和优势


    - 高耐温性:能够在-65°C到200°C的极端温度下持续工作。
    - 卓越的机械性能:通过辐射交联工艺显著提升耐磨损、抗划伤及抗切穿能力。
    - 高耐化学性:不受大多数化学品的影响,如燃料、液压油、清洁剂等。
    - 灵活性和安装简便性:容易剥离且标记方便,便于现场安装。

    4. 应用案例和使用建议


    SPEC 55广泛应用于航空和地面设备中,尤其适合需要灵活安装和高可靠性连接的应用场景。例如,在飞机内部和外部的复杂接线系统中,SPEC 55的双壁和单壁构造分别提供了保护和空间节约的选择。对于高密度互连应用,推荐使用规格为55M041X的单壁电线,以减少体积和重量。

    5. 兼容性和支持


    SPEC 55已获得多项国际标准认证,包括SAE AS22759/32-35、NEMA-WC-27500、Defense Standard 61-12等,确保其在全球范围内广泛适用。此外,TE Connectivity公司提供全面的技术支持和服务,包括质量控制、客户定制以及专业咨询服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线不易剥离 | 使用适当的剥线工具,并遵循正确的操作方法 |
    | 电线破损 | 检查电线是否有损伤并及时更换 |

    7. 总结和推荐


    总体来看,SPEC 55作为高性能电线电缆,具备出色的机械、电气和化学性能,适用于各种苛刻的工业和航空航天应用。尽管其价格较高,但考虑到其卓越的质量和广泛的适用性,推荐在关键系统中选用SPEC 55。

55A0111-22-3参数

参数
5000' (1524.0m)
应用等级 工业级
零件状态 在售
包装方式 散装

55A0111-22-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

55A0111-22-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 单芯线缆 TE CONNECTIVITY 55A0111-22-3 55A0111-22-3数据手册

55A0111-22-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
