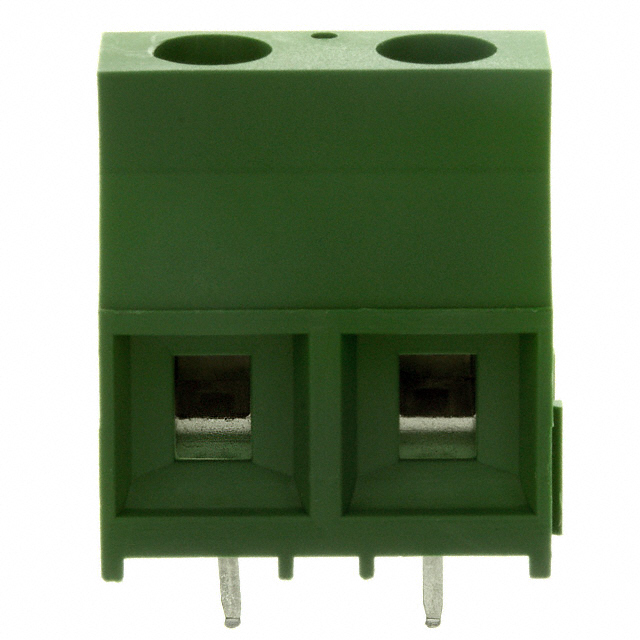

796739-2

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: Conn Eurostyle Block F 2 POS 9.53mm Solder RA Thru-Hole 30A
供应商型号: TS-796739-2
供应商: 海外现货
标准整包数: 150
TE CONNECTIVITY 接线板-线至板 796739-2

796739-2概述

    电子元器件产品技术手册解析

    产品简介


    本文将详细介绍TE Connectivity的终端块(Terminal Block)产品——型号为796739。该产品属于PCB安装型端子排,具有侧向线缆入口、高电流传输能力、带有互锁功能的特点。其主要功能是实现电线与印刷电路板(PCB)之间的安全连接,广泛应用于工业自动化、电力系统、建筑自动化等多个领域。

    技术参数


    本节将列出产品的关键技术规格、性能参数和电气特性,以帮助读者更好地理解其技术细节。
    - 尺寸:
    - 长度:21.5 mm
    - 宽度:12.5 mm
    - 高度:9.52 mm
    - 接线孔间距:9.52 mm
    - 材料与表面处理:
    - 外壳:PA 6-6,UL 94-V0等级,绿色
    - 紧固件:黄铜,镍镀层
    - 端子:黄铜,锡镀层
    - 机械参数:
    - 剥线长度:7.0-8.0 mm
    - 最小PCB孔径:1.3 mm
    - 最大PCB厚度:4 mm
    - 紧固螺钉推荐扭矩:0.8 Nm
    - 电气参数:
    - 线缆范围:10-30 AWG
    - 最大电压:600 V
    - 最大电流:30 A
    - 接触电阻:小于15 mΩ
    - 绝缘电阻:大于1000 MΩ(500 V DC)
    - 互锁功能:
    - 支持端到端堆叠,且不会影响中心线间距
    - 认证信息:
    - UL认证文件编号:E60677

    产品特点和优势


    该产品的主要特点和优势如下:
    - 高可靠性:采用高质量材料,如黄铜和PA 6-6塑料,确保长期稳定运行。
    - 安全性:经过严格的UL认证,符合行业标准。
    - 易用性:具备清晰的推荐PCB布局,简化安装过程。
    - 互锁功能:允许端子排模块化组装,提高安装灵活性。
    这些特点使得796739产品在高电流应用场合表现出色,特别适合需要高可靠性和紧凑安装空间的应用场景。

    应用案例和使用建议


    根据技术手册提供的应用场景或示例,我们可以看到该产品在多种场合中的实际使用情况:
    - 工业自动化:用于配电柜、控制面板中的电源分配。
    - 电力系统:适用于变电站和发电厂中的电缆连接。
    - 建筑自动化:用于楼宇控制系统中的信号传输。
    针对以上应用场景,以下是一些建议:
    - 在安装时,确保剥线长度一致,并且严格按照推荐扭矩紧固螺钉。
    - 定期检查连接处是否有松动现象,及时进行紧固。
    - 对于大功率应用,建议使用更高电流容量的端子排,避免过载风险。

    兼容性和支持


    该产品可与标准PCB设计兼容,适用于各种类型的印刷电路板。厂商提供技术支持,如有任何问题可以联系官方客服获得帮助。

    常见问题与解决方案


    以下列出了几个常见的使用问题及其解决方法:
    - 问题1:端子连接处接触不良。
    - 解决方案:检查剥线长度是否符合要求,并确保螺钉紧固到位。
    - 问题2:长时间使用后出现松动。
    - 解决方案:定期检查并重新紧固所有螺钉,确保连接稳固。
    - 问题3:无法顺利堆叠端子排。
    - 解决方案:确认每个端子排的互锁特征正确对齐,无任何损坏。

    总结和推荐


    综上所述,796739产品凭借其高可靠性、良好的机械性能和电气性能,在多种应用环境中表现优异。其独特的互锁功能使其在多模块连接场景下更具优势。因此,对于需要高电流传输和安全连接的应用场合,推荐使用TE Connectivity的796739终端块产品。

796739-2参数

参数
长*宽*高 19.64mm(长度)*12.5mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装,托盘

796739-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
