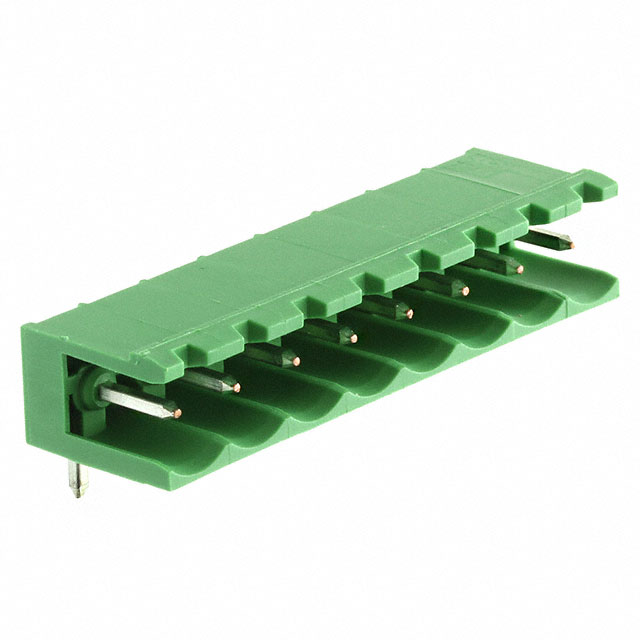

282815-8

厂牌: TE CONNECTIVITY
产品描述: Conn Shrouded Header (2 Sides) HDR 8 POS 5.08mm Solder RA Side Entry Thru-Hole
供应商型号: N-282815-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线座- 接头/插头和插口 282815-8

282815-8概述


    产品简介


    这款TE Connectivity的282815系列终端块头组装件(Terminal Block Header Assembly)是一款专为工业和自动化领域设计的电子元器件。这类产品通常用于电路连接和配电系统中,能够提供稳定的电气连接。具体型号包括282815-5至282815-9及多个系列,尺寸涵盖10.16mm至127mm,适应不同应用需求。本产品以其紧凑设计和可靠性能在工业控制、电源分配及信号传输等领域广泛应用。

    技术参数


    以下是282815系列终端块头组装件的技术参数:
    - 材料与表面处理
    - 外壳:PA 6-6,UL 94-V0等级防火材料。
    - 端子:黄铜,镀锡表面处理。
    - 机械参数
    - 每极最大插入力:≤3.0 N。
    - 每极最小拔出力:≥1.5 N。
    - PCB板孔直径:≥1.4 mm。
    - PCB板厚度:≤2.4 mm。
    - 电气参数
    - 导线范围:12-30 AWG。
    - 最大电压:300 V。
    - 最大电流:15 A。
    - 接触电阻:<15 mΩ。
    - 绝缘电阻:>1000 MΩ(500V DC)。
    - 环境参数
    - 工作温度范围:-40°C 至 +110°C。

    产品特点和优势


    - 可靠性高:采用UL认证的防火材料及高品质端子,确保在各种恶劣环境下仍能稳定工作。
    - 易于安装:紧凑设计,易于安装和维护,方便用户快速进行电路连接。
    - 广泛适用性:适用于各种工业自动化、控制系统、电源分配系统等,覆盖广泛的使用场景。
    - 抗干扰能力强:具有较高的绝缘电阻和低接触电阻,确保良好的电气性能和抗干扰能力。

    应用案例和使用建议


    应用案例
    在工业自动化系统中,282815系列终端块头组装件常用于机柜内部的接线连接,实现电源、信号及其他线路的有效分配。例如,在PLC控制系统中,它们可以用于将传感器信号传递到控制器上,或者将控制器的输出信号传递到执行器。
    使用建议
    1. 布局合理:根据实际应用需求,选择合适长度的产品型号。建议在设计PCB板时考虑合理的孔径和位置,以确保可靠的连接。
    2. 规范操作:严格按照制造商提供的安装指南进行操作,避免过度用力插入或拔出导线,以免损坏端子。
    3. 环境适应:考虑到工作温度范围较广,确保终端块安装位置远离热源或冷源,防止过热或低温导致性能下降。

    兼容性和支持


    - 兼容性:该产品设计为90度开放端,可与同系列的其他终端块配合使用,形成堆叠结构,而不会影响中心线间距。
    - 支持与维护:TE Connectivity提供了全面的技术支持和售后服务,客户可以通过官方网站获取详细的技术资料和安装指南,同时也有专门的技术支持团队随时解答用户的疑问。

    常见问题与解决方案


    - 问题1:插入或拔出时发现阻力过大。
    - 解决方案:检查是否正确选择了导线尺寸,确保导线符合规定的AWG范围。若无误,检查端子是否有损伤,必要时更换新的端子。

    - 问题2:产品在高温下运行不稳定。
    - 解决方案:确认所选产品的工作温度范围是否符合实际应用条件。若不匹配,应更换适合的工作温度范围的产品。

    总结和推荐


    综上所述,TE Connectivity的282815系列终端块头组装件是一款具有高度可靠性和广泛适用性的电子元器件,适用于多种工业应用场合。其卓越的电气性能和紧凑的设计使其成为理想的连接解决方案。强烈推荐在需要高效、稳定接线连接的应用场景中选用该系列产品。

282815-8参数

参数
长*宽*高 40.64mm(长度)*12mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

282815-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

282815-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 282815-8 282815-8数据手册

282815-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 1.9928 ¥ 16.9388
200+ $ 1.6274 ¥ 13.8329
400+ $ 1.5096 ¥ 12.8316
800+ $ 1.428 ¥ 12.138
1200+ $ 1.1934 ¥ 10.1439
5000+ $ 1.02 ¥ 8.67
10000+ $ 0.9078 ¥ 7.7163
25000+ $ 0.8364 ¥ 7.1094
库存: 476
起订量: 55 增量: 1
交货地:
最小起订量为:55
合计: ¥ 931.63
