63951-1

厂牌: TE CONNECTIVITY

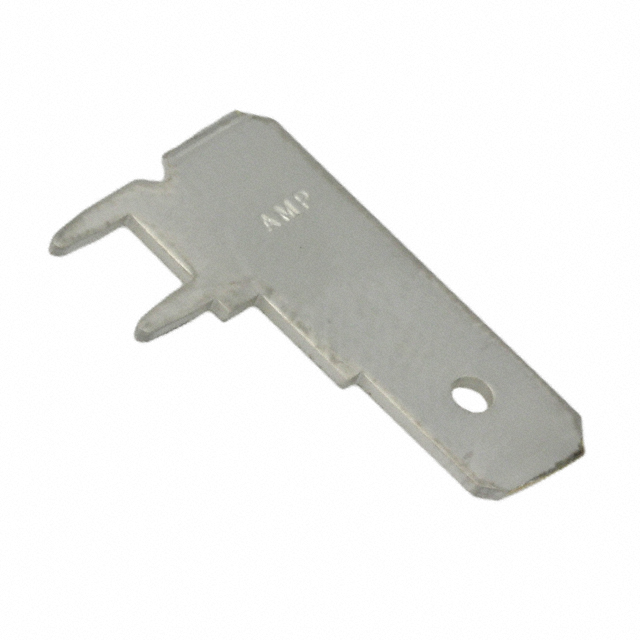

产品描述: TE Connectivity PCB插片端子 裸扁形端子, FASTON .250系列, 公插, 6.35 x 0.81mm接片
供应商型号: AV-A-AMP639511
供应商: Avnet
标准整包数: 10000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63951-1

63951-1概述


    产品简介


    本产品为FASTON 250系列的PCB终端,属于快速连接端子的一种。FASTON 250系列产品主要设计用于印刷电路板(PCB)连接,能够实现单点连接。该终端具有标准化的尺寸和可靠的连接性能,广泛应用于消费电子、工业控制、汽车电子等领域。

    技术参数


    - 连接能力: 单点连接
    - 端子材料厚度: 0.8 mm(0.031 in)
    - 匹配接片宽度: 6.35 mm(0.25 in)
    - 匹配接片厚度: 0.8 mm(0.031 in)
    - PCB孔径: 1.4 mm(0.055 in)
    - PCB厚度(推荐): 1.57 mm(0.062 in)
    - 端子镀层材料: 铜锡镀层(厚度3.81 µm),镍镀层(厚度1.27 µm)
    - 安装方式: 穿孔焊接
    - 绝缘支持: 无
    - 引脚延伸至板下: 3.81 mm(0.15 in)
    - 高度: 8.89 mm(0.354 in)
    - 工作温度范围: -30°C至110°C(-22°F至230°F)

    产品特点和优势


    FASTON 250系列的PCB终端具有以下独特功能和优势:
    1. 可靠性高: 使用高品质材料,确保长期可靠连接。
    2. 方便安装: 通过穿孔焊接实现稳定连接,便于操作。
    3. 适用范围广: 广泛应用于多种电子产品中,满足不同行业的需求。
    4. 耐用性强: 高质量镀层保证在各种环境下保持良好的性能。
    5. 环保合规: 符合REACH、RoHS等多项环保标准,安全可靠。

    应用案例和使用建议


    应用案例:
    - 消费电子:例如手机、平板电脑的内部连接。
    - 工业自动化:用于各种工业控制设备。
    - 汽车电子:在车辆控制系统中广泛应用。
    使用建议:
    - 在安装时应确保PCB厚度符合推荐值(1.57 mm),以避免过热或连接不稳定。
    - 选择合适的焊锡温度进行焊接,通常推荐的波峰焊温度为265°C。
    - 定期检查端子连接情况,确保没有腐蚀或损坏。

    兼容性和支持


    - 兼容性: FASTON 250系列的PCB终端适用于多种品牌的快插接头(如TE、Molex等),具有良好的互换性。
    - 支持和维护: 用户可以通过电话(+1 800 522 6752)联系技术支持,获取详细的技术指导和服务。

    常见问题与解决方案


    问题1: 连接不稳定,导致信号传输故障。
    解决方案: 检查PCB孔径和端子尺寸是否匹配,重新焊接连接点。
    问题2: 焊接后端子氧化,影响导电性能。
    解决方案: 清洁氧化区域,重新进行焊接,确保镀层完好无损。

    总结和推荐


    综上所述,FASTON 250系列的PCB终端是一款高性能、高可靠性的产品。其独特的特点和优势使其在多个领域都有广泛的应用前景。如果您的项目需要高质量、稳定的连接解决方案,强烈推荐选择FASTON 250系列的PCB终端。此外,厂商提供的良好技术支持和环保标准也是选用此产品的加分项。

63951-1参数

参数
长*宽*高 20.32mm*7.11mm*12.7mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

63951-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63951-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63951-1 63951-1数据手册

63951-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
