094-6136-0000

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: Female Sockets,Receptacle 焊盘 2 9pin Metal,Yellow Chromate Plated Cadmium 金 导线安装,自由悬挂,通孔安装
供应商型号: 094-6136-0000
供应商: Master
标准整包数: 1

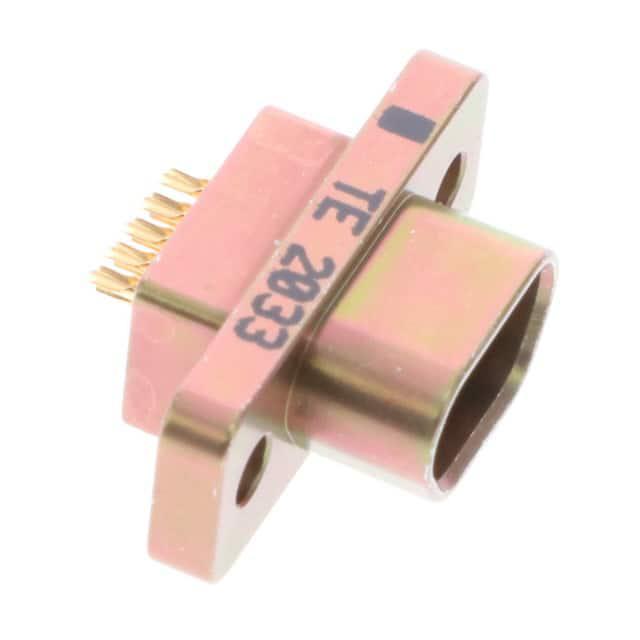

TE CONNECTIVITY D-Sub 连接器 094-6136-0000

094-6136-0000概述

    # 电子元器件技术手册:电缆到板式插座

    产品简介


    本手册详细介绍了型号为094-6136-0000的电缆到板式插座(Receptacle, Cable-to-Board)。该插座主要用于信号传输的微型和纳米级D型连接器系统。这类连接器适用于需要高密度连接的应用场景,如计算机、通信设备、航空航天等领域。电缆到板式插座可将电缆直接连接至电路板,从而提高系统的可靠性和紧凑性。

    技术参数


    基本规格
    - 型号编号:094-6136-0000
    - 类型:电缆到板式插座
    - 位置数:9
    - 中心线间距:1.27 mm [0.05 in]
    - 适用电线/电缆:支持电缆连接
    - 电路类型:信号
    - 符合规范:符合RoHS指令要求
    性能参数
    - 接触电流额定值:最大3 A
    - 工作温度范围:-55°C 至 125°C [-67°F 至 257°F]
    - 安装方法:焊杯端接
    - 组装材料:低卤素,无BFR/CFR/PVC
    工作环境
    - 操作温度范围:-55°C 至 125°C [-67°F 至 257°F]
    - 组装材料限制:镉(Cd)含量≤0.2%,铅(Pb)含量≤4%

    产品特点和优势


    该电缆到板式插座具有如下特点和优势:
    1. 高可靠性:采用高耐温材料,确保在极端环境下仍能保持稳定性能。
    2. 高密度连接:通过9个位置实现高密度连接,减少整体体积,适合紧凑设计。
    3. 广泛的兼容性:与多种电气特性的电线/电缆兼容,便于系统集成。
    4. 环保材料:使用低卤素及无毒材料,确保长期使用的安全性。

    应用案例和使用建议


    应用案例
    该插座广泛应用于各类计算机主板、服务器背板、航空航天设备等场景,例如计算机内部的信号传输接口、工业控制设备的信号接口等。
    使用建议
    1. 正确选择电线:建议选择与插座兼容且能够承载所需电流的电线,以确保信号传输稳定。
    2. 注意焊接工艺:确保焊接时的温度和时间适中,避免因过热导致材料损坏。
    3. 环境适应性:在极端环境条件下使用时,建议采取适当的防护措施,如防潮、隔热等。

    兼容性和支持


    该电缆到板式插座可以与其他符合规范的微型和纳米级D型连接器配套使用。厂家提供技术支持热线 +1 800 522 6752,以便客户解决使用过程中遇到的问题。
    兼容部件
    - TE Part #L9000267-01: SMA Jack 50 Ohm .062 PCB Edge Mount gold
    - TE Part #885529-000: 55A1836-24-MST3-9CS2275
    - TE Part #1053396-1: 2064 8001 90
    - TE Part #9-2176307-6: RP 1E 0.1W 121K 0.1% 25PPM 5K RL
    - TE Part #1624112-8: 3650 0603 68nH 5% 2K RL
    - TE Part #1624112-6: 3650 0603 39nH 5% 2K RL
    - TE Part #1-1879213-1: CPF 0402 33R2 0.1% 25PPM 1K RL
    - TE Part #794188-1: 04P MINI UMNL2 PLUG HSG UL94V0
    - TE Part #794184-1: 02P MINI UMNL2 PLUG HSG UL94V0
    - TE Part #104483-4: 26 SHORT PT RCPT HSG DR .100CL

    常见问题与解决方案


    问题1:焊接时容易出现虚焊
    解决方案:严格按照焊接工艺要求进行操作,使用适当的温度和时间,同时确保焊接工具清洁。
    问题2:连接器接触不良
    解决方案:检查接触点是否有杂质,确保电线与连接器之间紧密接触。
    问题3:温度过高导致材料损坏
    解决方案:在极端温度下使用时,采取必要的防护措施,如散热片等,确保连接器在安全温度范围内工作。

    总结和推荐


    综合评估
    该电缆到板式插座具备出色的性能和高可靠性,适用于各种复杂环境下的信号传输。其独特的高密度设计和广泛的兼容性使其成为市场上极具竞争力的产品。
    推荐使用
    强烈推荐使用该电缆到板式插座,尤其适用于需要高密度连接和高可靠性信号传输的应用场合。对于需要紧凑设计和高性能电子设备的客户来说,这款产品无疑是一个理想的选择。

094-6136-0000参数

参数
额定电流 -
排数 2
触头镀层
外壳材料 Metal,Yellow Chromate Plated Cadmium
针脚数 9pin
类型 Female Sockets,Receptacle
颜色 -
端接 焊盘
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

094-6136-0000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

094-6136-0000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 094-6136-0000 094-6136-0000数据手册

094-6136-0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
