1986713-6

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: Conn Power Terminal Block RCP 6 POS 15mm Screw ST Thru-Hole 130A/Contact Carton
供应商型号: A105409-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 接线板-线至板 1986713-6

1986713-6概述

    # 1986713-6 产品技术手册

    产品简介

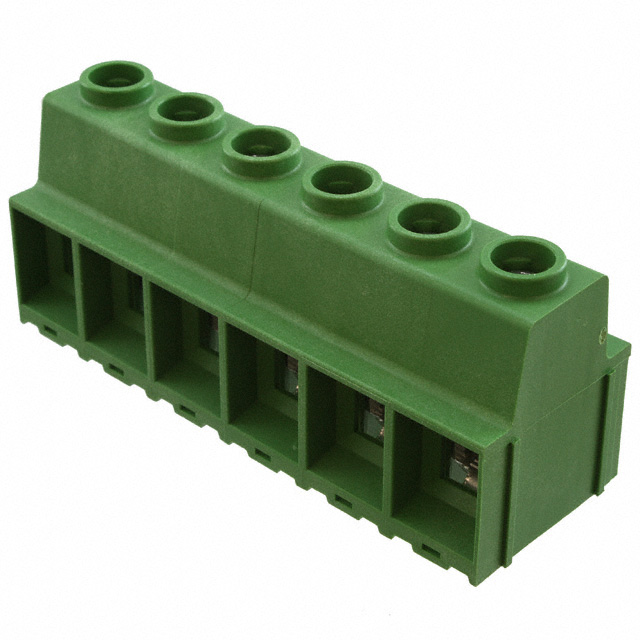

    1986713-6 是一种由Buchanan生产的线对组件终端块(PCB终端块),具有以下主要特点:它是用于连接电线和组件的二行式6位置终端块,中心线间距为15毫米(0.591英寸),适用于印刷电路板(PCB)上的安装。此终端块主要用于电力和信号传输领域,可广泛应用于工业控制、电源管理、汽车电子等多个行业。

    技术参数


    - 型号:1986713-6
    - 产品类型:线对组件终端块
    - 终端类型:Header
    - 连接系统:Wire-to-Component
    - 位置数:6
    - 行数:2
    - 中心线间距:15 mm (0.591 in)
    - 接线角度:90°
    - 接线尺寸:20 - 1 AWG
    - 最大操作电压:600 VAC
    - 工作温度范围:-40 °C 至 110 °C (-40 °F 至 230 °F)
    - 接触长度:5 mm (0.197 in)
    - 额定电流:130 A
    - 端子材料:铜合金
    - 焊接方法:通过孔焊接
    - 外壳材料:PA 66
    - 包装:每包10个,采用纸箱包装

    产品特点和优势


    - 多用途接线保护:该终端块提供优秀的接线保护功能,适用于各种规格的电线。
    - 高性能电流承载能力:最大电流承载能力达到130 A,能够满足大部分电力传输需求。
    - 宽广的工作温度范围:能够在极端环境下正常工作,适合于各类恶劣工况。
    - 环保合规:符合欧盟RoHS、ELV及REACH指令,无卤素且不含受限物质,适用于环保要求严格的应用场合。

    应用案例和使用建议


    应用案例
    - 工业控制:用于自动化生产线上的信号和电力传输。
    - 汽车电子:用于汽车内部的配电系统。
    - 电源管理:用于大型设备如发电机和变电站的电源分配系统。
    使用建议
    - 在安装时确保电线正确插入到指定的位置,并使用适当的工具进行焊接,以确保良好的电接触。
    - 定期检查终端块是否因过热而损坏,并及时更换。
    - 保持良好的环境清洁度,防止灰尘和杂质影响电气性能。

    兼容性和支持


    1986713-6 可与其他TE Connectivity品牌的同类产品兼容。技术支持电话:+1 800 522 6752。如有任何安装或使用上的疑问,可随时联系厂商获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保电线完全插入并进行适当焊接。 |
    | 过热 | 检查是否有短路现象,清理灰尘。 |
    | 寿命缩短 | 更换新的终端块,定期维护。 |

    总结和推荐


    1986713-6 是一款高性能的线对组件终端块,具有广泛的适用性及良好的电气性能。它不仅满足了当前市场需求,还具备较高的性价比,非常适合在工业控制、汽车电子等领域广泛应用。强烈推荐使用该产品。

1986713-6参数

参数
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1986713-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1986713-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线板-线至板 TE CONNECTIVITY 1986713-6 1986713-6数据手册

1986713-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
