1586846-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY

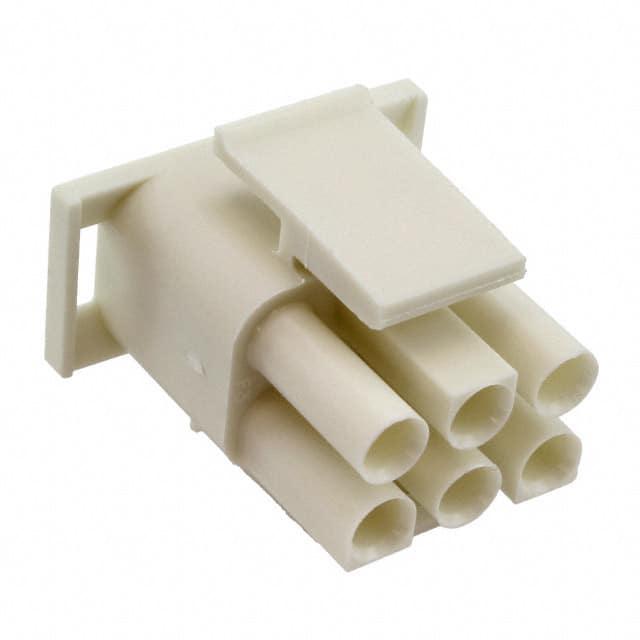

产品描述: Latch Holder,Plug 2 6pin Male or Female 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: 1586846-1
供应商: 云汉优选
标准整包数: 1800
TE CONNECTIVITY 矩形连接器 - 外壳 1586846-1

1586846-1概述

    高质量电子元器件技术手册概述
    本文将介绍一款先进的电子元器件——MATE-N-LOK连接器。该产品涵盖插头和插座两大系列,广泛应用于电力传输、通信系统及工业自动化等领域。以下是对其技术规格、特点、应用案例等方面的详细分析。

    1. 产品简介


    MATE-N-LOK连接器是专为高可靠性需求设计的高性能连接器,适用于各种工业环境。它由插头(plug)和插座(socket)两部分组成,包括垂直安装和平行于印刷电路板(PCB)安装的方式。此外,还有带锁定帽(Twist and Lock Cap)的产品型号,增强了抗震动能力,适合于移动或机械振动大的场合。

    2. 技术参数


    | 参数名称 | 规格 |

    | 工作温度范围 | -40°C 至 +105°C |
    | 防护等级 | IP67 |
    | 额定电流 | 13A @ 250VAC |
    | 接触电阻 | ≤ 10mΩ |
    | 螺丝规格 | 6-32(用于安装耳片)|
    | 电气特性 | UL 94 V-0阻燃等级,满足Glow Wire Test (GWT)要求 |

    3. 产品特点和优势


    - 高可靠性:采用高质量材料制造,确保长期稳定运行。
    - 防震性能:带锁定帽版本增加了稳定性,减少意外断开的风险。
    - 阻燃材料:满足UL 94 V-0标准,提高安全性能。
    - 广泛应用:不仅限于电力系统,还适用于数据传输及信号控制。

    4. 应用案例和使用建议


    在众多应用场景中,该连接器常被用于太阳能光伏逆变器的直流侧与交流侧之间进行安全可靠的电气连接。例如,在某一项目中,用户通过使用带有锁定帽的MATE-N-LOK连接器成功地提高了系统的整体稳定性和耐久性。对于希望提升产品可靠性的工程师来说,推荐选择带锁定帽的设计,以增强连接器在高震动环境下的抗冲击能力。

    5. 兼容性和支持


    此系列连接器具有良好的通用性,可以与其他符合相关标准的电气组件无缝对接。厂商提供全面的技术文档和支持服务,包括安装指南、故障排除手册等资源,以帮助客户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头无法正确插入插座 | 检查两者是否对齐且未损坏;重新尝试对准后插入 |
    | 连接松动 | 确认螺丝是否拧紧至规定扭矩;必要时更换新的锁定帽 |
    | 长期使用后接触不良 | 检查是否有污垢或氧化层;清洁并重新处理接触面 |

    7. 总结和推荐


    总体而言,MATE-N-LOK连接器凭借其出色的性能表现,在多种严苛环境下展现出卓越的耐用性和可靠性。无论是作为独立部件还是复杂系统的一部分,都是值得信赖的选择。强烈推荐给追求高性能和高安全性的用户群体。

1586846-1参数

参数
触头端接 压接
针脚数 6pin
类型 Latch Holder,Plug
颜色 自然色
触头类型 Male or Female
紧固类型 -
排数 2
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

1586846-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1586846-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 1586846-1 1586846-1数据手册

1586846-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
