282897-5

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: Conn Terminal Block 12 POS 5.08mm Solder ST Thru-Hole 17.5A
供应商型号: N-282897-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线板-线至板 282897-5

282897-5概述


    产品简介

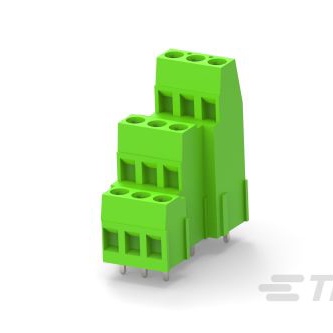

    终端块,PCB安装式三层级终端块(Terminal Block, PCB Mount, Three Level)是一种广泛应用于电子设备中的关键组件。该产品主要用于PCB板上的电路连接,提供稳定的电气连接并保护导线免受机械损伤。它具有多种层级结构,适用于各种复杂电路设计的需求。

    技术参数


    | 参数 | 规格 |

    | 材料 | 机身:PA 6-6,UL94 V0,颜色-绿色
    螺丝M3:黄铜,镀镍
    夹钳:黄铜,镀镍
    接触点:黄铜,锡镀层 |
    | 推荐/最高拧紧扭矩 | 0.5/0.6 Nm |
    | PCB厚度 | 最大2.4 mm |
    | 导线剥皮长度 | 5.5 - 6.5 mm |
    | 导线范围 | 30 - 12 AWG |
    | 最大电压 | 300 V |
    | 最大电流 | 17.5 A |
    | 接触电阻 | < 15 mΩ |
    | 绝缘电阻 | > 1000 MΩ (500V DC) |
    | 操作温度范围 | -40°C 至 +110°C |

    产品特点和优势


    该三层级终端块具有多项显著特点和优势:
    1. 坚固耐用:材料选择和工艺使其在恶劣环境下仍能稳定运行。
    2. 高效电气连接:低接触电阻和高绝缘电阻确保了可靠的电气连接。
    3. 多功能性:多层级设计和不同规格的导线兼容性使其适用于广泛的电子设备。
    4. 易于安装和维护:紧凑的设计和简单的安装步骤使其成为工程师的理想选择。

    应用案例和使用建议


    应用案例:该终端块常用于工业自动化设备、智能家居系统和各类电子控制装置中,如PLC控制系统、电机驱动和传感器信号采集模块。
    使用建议:
    1. 在安装时应严格按照推荐的扭矩拧紧螺丝,以确保稳固的连接。
    2. 注意导线剥皮长度,以避免短路或接触不良。
    3. 定期检查连接处是否有松动或损坏迹象,并及时更换故障部件。

    兼容性和支持


    该终端块设计兼容标准PCB板和常见的导线规格。制造商提供了详尽的技术支持和售后服务,确保用户在安装和使用过程中能够得到充分的帮助和支持。

    常见问题与解决方案


    1. Q:安装后螺丝出现松动怎么办?
    - A:重新调整螺丝的扭矩至推荐值,确保稳固连接。
    2. Q:接触电阻偏高怎么办?
    - A:检查接触面是否有氧化或污垢,清洁后重新安装。
    3. Q:绝缘电阻异常怎么办?
    - A:检查外部是否有水或其他液体侵入,如有需要进行防护处理。

    总结和推荐


    综上所述,这款三层级终端块凭借其出色的电气性能、坚固耐用性和简便易用性,成为了众多电子设备中不可或缺的重要组成部分。我们强烈推荐这一产品,尤其是对于追求可靠电气连接和高效系统集成的工程师和技术人员而言。

282897-5参数

参数
长*宽*高 63.5mm(长度)*33.7mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

282897-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

282897-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线板-线至板 TE CONNECTIVITY 282897-5 282897-5数据手册

282897-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
