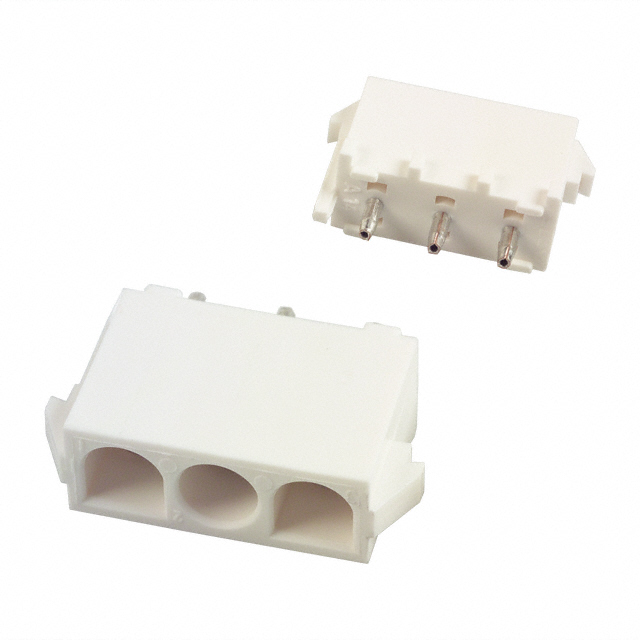

643414-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 6.35mm间距3p单排排母 电源, Universal MATE-N-LOK系列, 直角, 通孔安装
供应商型号: JY-643414-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 643414-1

643414-1概述

    # 电子元器件产品技术手册:Universal MATE-N-LOK 643414-1

    1. 产品简介


    产品类型:Universal MATE-N-LOK 643414-1是一款适用于电源连接的矩形电源插头。这款插头是专为板到线连接设计,包含3个位置,中心线间距为6.35毫米(0.25英寸),采用直式印刷电路板安装方式。
    主要功能:提供稳定的电源连接,广泛应用于汽车、工业自动化、通信设备及各类需要高可靠性电源连接的场合。

    2. 技术参数


    电气特性
    - 中心线间距:6.35 mm [0.25 in]
    - 位置数量:3
    - 操作电压:600 VAC
    - 接触电流额定值:12 A
    - 焊接方式:通过孔焊接
    - 极化方式:标准极化尾
    物理特性
    - 连接器高度:7.62 mm
    - 印刷电路板厚度(推荐):3.18 mm [0.125 in]
    - 产品宽度:20.32 mm
    - 产品长度:13.97 mm
    - 操作温度范围:-40 °C 至 105 °C [-40 °F 至 221 °F]

    3. 产品特点和优势


    特点:
    - 高可靠性:采用优质材料制成,可承受严苛的工作环境。
    - 多重接触点:提供稳固的电接触,确保连续可靠的电源传输。
    - 安全性高:具备UL认证,符合欧盟RoHS、ELV等环保要求。
    优势:
    - 易于安装:垂直安装设计,方便集成到各类设备中。
    - 应用广泛:适用于多种工业和消费电子产品,提供灵活的连接解决方案。
    - 兼容性强:可与其他标准插头配合使用,提高系统兼容性。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:用于PLC控制系统,保证稳定可靠的电源供应。
    - 汽车电子:用于引擎控制单元、安全气囊系统等关键部位,确保紧急情况下的可靠供电。
    使用建议:
    - 在高温环境下使用时,应注意散热,防止过热损坏。
    - 在高频振动环境中,应增加额外的固定措施,如使用应力缓解装置,以确保长期稳定性。

    5. 兼容性和支持


    兼容性:
    - 本产品与其他标准化的MATE-N-LOK系列插头和插座兼容,方便用户根据需求选择不同的配置。
    - 可与UL、CSA、VDE等认证的产品兼容使用。
    支持:
    - 专业客服团队提供技术支持,可在工作时间内拨打+1 800 522 6752获取帮助。
    - 提供详细的技术文档和用户手册,方便用户查阅和操作。

    6. 常见问题与解决方案


    常见问题:
    1. 接触不良:检查接触点是否有氧化或污垢,使用酒精清洁后重新连接。
    2. 发热过高:确认负载电流不超过额定值,检查散热是否良好,必要时添加外部散热装置。
    3. 插拔困难:检查是否有异物堵塞,正确对准极化方向后再进行插拔。
    解决方案:
    - 清洁接触点并重新连接。
    - 调整负载电流,确保良好的散热条件。
    - 确保插拔时对准极化方向,避免强行插入。

    7. 总结和推荐


    总结:
    Universal MATE-N-LOK 643414-1是一款高性能、高可靠性的矩形电源插头,适用于广泛的工业和消费电子应用。它具备优良的电气特性和机械特性,符合多项国际标准,且提供全面的支持服务。
    推荐:
    强烈推荐在高要求的应用场景中使用此产品,例如汽车电子、工业自动化等领域。其优越的性能和可靠的品质将为您的设备提供强大的支持。

643414-1参数

参数
针脚数 3pin
颜色 白色
防护等级 -
额定电流 19A
排数 1
间距-配接 6.35mm
触头镀层 - 配接
触头镀层厚度 - 配接 -
类型 Header,Locking Ramp
长*宽*高 13.97mm*20.32mm*7.62mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

643414-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

643414-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 643414-1 643414-1数据手册
