F01399-001

产品分类: 其他线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-F01399-001
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他线缆 F01399-001

F01399-001概述

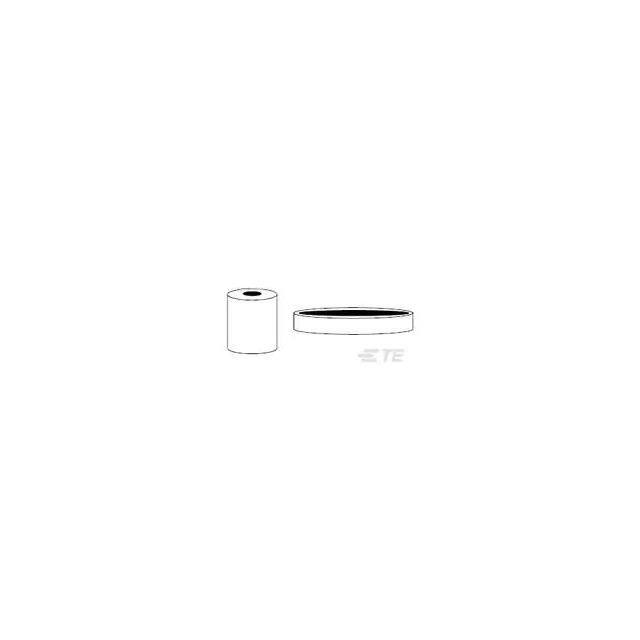

    shrinkHOoP Cable Clamp Heat Shrink Grommet 技术手册解析

    1. 产品简介


    shrinkHOoP 是泰科电子公司的一个商标,该系列包括2号、3号和4号尺寸的电缆夹紧热缩套环。这些产品广泛应用于各种需要保护和固定电缆的应用场景,如通信设备、工业控制系统和汽车电子系统中。它们主要用于保护和稳固电缆接口,避免机械损伤并确保良好的电气连接。

    2. 技术参数


    shrinkHOoP 系列产品的具体技术规格如下表所示:
    | 零件描述 | 内径(min) (英寸/毫米) | 内径(推荐) (英寸/毫米) | 外径(恢复后) (英寸/毫米) | 总长度(恢复后) (英寸/毫米) |

    | URHR-2 | 1.23 (31) | 0.375 (9.5) | 0.50 (13) | 0.50 (13) |
    | URHR-3 | 1.44 (37) | 0.500 (12.7) | 0.50 (13) | 0.50 (13) |
    | URHR-4 | 1.85 (47) | 0.562 (14.2) | 0.75 (19) | 0.75 (19) |
    材质为热收缩型交联聚烯烃,符合MIL-I-81765/1 Type II标准,邵氏硬度值为35±5。颜色为黑色。

    3. 产品特点和优势


    - 高韧性:最小拉伸强度为1200 psi (8.3 Mpa),最小最终伸长率为250%,符合ASTM D-412标准。
    - 优异的热稳定性:可在175±1°C下保持稳定,200%伸长率下的最小抗张强度为1000 psi (6.9 Mpa)。
    - 低温度柔性:能够在-55±1°C下连续4小时保持柔性,符合MIL-I-81765标准。
    - 抗腐蚀性:通过了MIL-I-81765测试。
    - 阻燃性:符合ASTM D-635和FAR-25标准。
    这些特性使得 shrinkHOoP 在恶劣环境下依然能保持优异性能,适用于多种复杂环境中的应用。

    4. 应用案例和使用建议


    - 通信设备:在布线系统中,用于保护通信电缆接头,减少振动和磨损。
    - 工业控制系统:用于工厂自动化系统的电缆保护,提高系统可靠性。
    - 汽车电子系统:在发动机舱内使用,保护电缆不受高温和机械损伤。
    使用建议:
    - 在安装前确保电缆干净无尘,以保证热缩套环与电缆的良好接触。
    - 确保电缆直径适合热缩套环的内径范围,以获得最佳效果。
    - 安装过程中,应用均匀的加热方式(如热风枪),使热缩套环均匀收缩,以确保稳固的连接。

    5. 兼容性和支持


    shrinkHOoP 与大多数常见的电缆直径兼容,可以根据客户需求提供定制尺寸。制造商提供了详尽的技术支持文档和客户服务中心,确保用户能够顺利安装和使用该产品。

    6. 常见问题与解决方案


    - 问题:热缩不均匀
    - 解决方案:检查加热工具是否均匀加热,适当调整加热时间或加热工具的距离。
    - 问题:收缩后存在缝隙
    - 解决方案:确认电缆直径与热缩套环的尺寸匹配,适当修剪电缆末端以适应套环。

    7. 总结和推荐


    shrinkHOoP 系列产品凭借其卓越的机械强度、耐温性和抗腐蚀性,在多种应用环境中表现出色。它在保护电缆连接方面具有显著优势,特别是在工业控制和通信设备等领域。综上所述,强烈推荐该产品用于需要保护和固定电缆的应用场合。

F01399-001参数

参数
长*宽*高 13mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 袋装

F01399-001厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

F01399-001数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他线缆 TE CONNECTIVITY F01399-001 F01399-001数据手册
