926933-3

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY

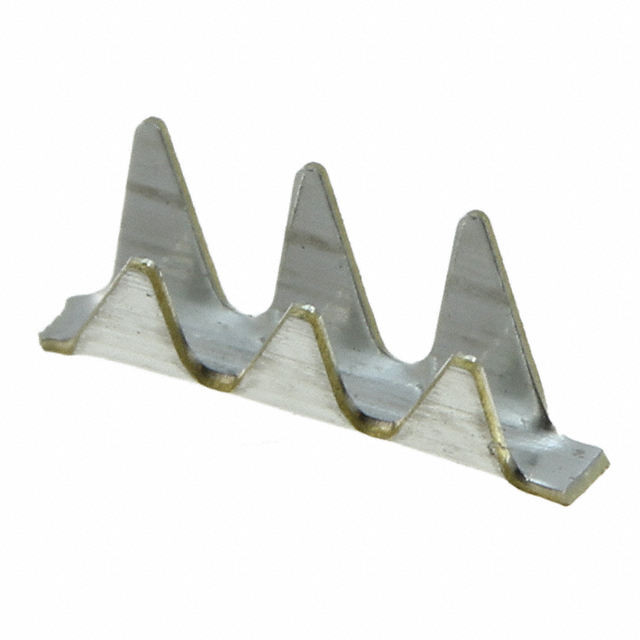

产品描述: Crimp Terminal 17-18AWG Brass PIN 6mm Pre-Tin T/R
供应商型号: UA-926933-3
供应商: 海外现货
标准整包数: 30000
TE CONNECTIVITY 端子 - 端子壳体 926933-3

926933-3概述


    产品简介


    电子元器件类型: 连接器 - 端子与焊接件(端子焊接件)
    主要功能: 该产品是一种适用于导线连接的焊接端子,主要用于通过压接方式将导线与电子设备进行可靠连接。
    应用领域: 广泛应用于汽车、工业自动化、通信设备等领域,特别适合需要高可靠性连接的应用场合。

    技术参数


    - 导线尺寸: 18 – 17 AWG(美国线规),约0.82 – 1 mm²
    - 匹配插针直径: 1.6 mm(0.063 in)
    - 焊接终端类型: 插针型
    - 套筒内部直径: 0.4 mm(0.016 in)
    - 终端材料厚度: 0.25 mm(0.01 in)
    - 整体长度: 6 mm(0.24 in)
    - 适用导线尺寸: 1624 – 2048 CMA
    - 绝缘选项: 不带绝缘
    - 包装数量: 每卷30000个
    - 包装方法: 卷盘

    产品特点和优势


    - 兼容性广: 可以与各种型号的导线和电缆配套使用,特别是适用于18 – 17 AWG导线。
    - 高可靠性: 采用预镀锡处理,提高耐腐蚀性和长期稳定性。
    - 便捷安装: 直角设计便于安装和操作,且无绝缘支持,简化安装流程。
    - 环保合规: 符合欧盟RoHS、ELV和REACH等多项环保标准,低卤素含量,确保绿色生产和应用。

    应用案例和使用建议


    - 应用案例: 在汽车行业中,用于发动机控制单元与传感器之间的连接;在工业自动化领域,用于机器人手臂和控制系统之间的信号传输。
    - 使用建议:
    - 安装时确保导线正确插入并牢固固定,避免松动导致接触不良。
    - 使用专用工具进行压接,保证压接质量,延长使用寿命。
    - 注意压接位置与方向,确保插针能够顺利插入对应插座。

    兼容性和支持


    - 兼容性: 本产品可以与多个TE Connectivity的连接器配件兼容,如521289-1、2002984-F等型号。
    - 厂商支持: 如需技术支持或售后服务,请拨打免费电话+1 800 522 6752。更多文档和支持资料可在TE官网获取。

    常见问题与解决方案


    - 问题1: 导线插入困难
    - 解决方案: 确认导线尺寸符合规格要求,重新清洁导线末端并再次尝试压接。

    - 问题2: 接触不良
    - 解决方案: 检查压接工具是否适当使用,重新压接并确保插针完全进入套筒内。

    - 问题3: 产品变色
    - 解决方案: 仔细检查是否有氧化或腐蚀现象,使用清洁剂进行清洁并重新压接。

    总结和推荐


    这款TE Connectivity的焊接端子凭借其高可靠性、广泛兼容性和良好的环境适应性,在多个领域展现出卓越的应用效果。其简洁的设计、高效的压接能力和绿色环保特性使其在市场上具备很强的竞争力。强烈推荐在需要高质量连接的应用场合使用本产品。

926933-3参数

参数
长*宽*高 6mm(长度)*2.7mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

926933-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

926933-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 926933-3 926933-3数据手册

926933-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
