53440-2

产品分类: 端子 - 电线接头端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 电线接头连接器, 20 → 18 AWG线规, 17.45mm总长, 红色
供应商型号: 18E8-53440-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 电线接头端子 53440-2

53440-2概述

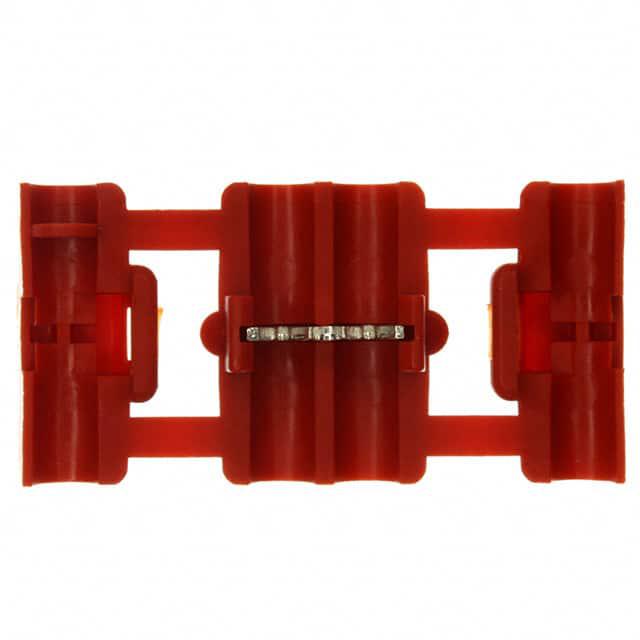

    ELECTRO-TAP CABLE CONNECTOR/SPLICE

    1. 产品简介


    ELECTRO-TAP电缆连接器/分支器是一种快速、可靠的电线连接解决方案,适用于多种工业和汽车应用。它采用绝缘位移自剥型触点,相较于传统的绞合或其他类型的接线方式,提供了更快、更简单的接线体验。这些连接器可适用于0.160至0.195毫米直径的绝缘层,覆盖20至10 AWG范围内的实心或绞合线。产品材料为耐用尼龙,触点为镀锡黄铜。这种连接器广泛应用于各种低电压和高电压系统,如灯具、汽车线路、船艇和拖车系统、控制面板、农用机械、移动房屋、低压开关系统等。

    2. 技术参数


    - 材料:
    - 壳体材料:尼龙(颜色编码)
    - 触点材料:镀锡黄铜
    - 额定载流能力: 按导线截面积而定
    - 化学特性: 具有耐溶剂和化学品的性能
    - 技术数据:
    - 导线尺寸:18.5 - 18 AWG(0.75 - 1 mm²)
    - 导线长度:24 mm
    - 接线材料:磷青铜
    - 新外壳材料:尼龙
    - 包装类型:小包装盒
    - 单位包装数量:40个

    3. 产品特点和优势


    - 独立安装: 可以单独安装电线,无需剥线或切割运行线。
    - 无特殊工具需求: 使用普通钳子即可完成安装。
    - 永久锁定: 安装后自动锁死,确保稳定连接。
    - 自熄灭: 材料具有自熄灭性能。
    - 宽入口: 进线口宽敞,便于导线进入。
    - 短整体长度: 设计紧凑,节省空间。
    - 内置导线止动: 内置导线止动器,防止导线脱出。
    - 适用性广: 适用于实心或绞合导线。
    - 预先组装: 支持预组装,提高工作效率。
    - 隔离金属触点: 金属触点隔离设计,防止短路。

    4. 应用案例和使用建议


    - 典型应用: 用于灯具、汽车线路、船舶和拖车系统、控制面板、农用机械、移动房屋、低压开关系统、校车、音响和扬声器接线、拖车挂钩等。
    - 使用建议:
    - 在进行安装时,要确保导线的清洁,避免污染影响连接可靠性。
    - 使用前检查所有部件,确保无损坏。
    - 遵循说明书步骤,以确保正确安装。
    - 在进行多次连接时,建议先测试一个连接,确认其稳定性后再继续安装其他连接。

    5. 兼容性和支持


    - 兼容性: 适用于各类电气设备和系统的连接,支持不同类型的导线。
    - 支持: 供应商提供详细的安装指南和技术支持,可通过官方渠道获取更多信息和支持。

    6. 常见问题与解决方案


    - 问题1: 导线无法正确安装。
    - 解决方案: 确保导线尺寸符合要求,并且导线已经按照说明书正确插入。
    - 问题2: 连接不稳定。
    - 解决方案: 重新检查安装过程,确保每个步骤都按规范操作,可以尝试更换新的连接器。
    - 问题3: 接头出现故障。
    - 解决方案: 如果发现接头故障,需要仔细检查接头处是否有明显的损坏或断裂,必要时应更换新的连接器。

    7. 总结和推荐


    总体而言,ELECTRO-TAP电缆连接器/分支器是一个高性能的产品,具备快速、可靠、方便安装的特点。其广泛的应用领域和简便的操作方式使其在市场上具有较高的竞争力。推荐给需要进行电线连接和分支操作的专业人士和企业用户。

53440-2参数

参数
零件状态 在售
包装方式 散装

53440-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

53440-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 电线接头端子 TE CONNECTIVITY 53440-2 53440-2数据手册

53440-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
