首页  >  产品百科  >  3EXM4

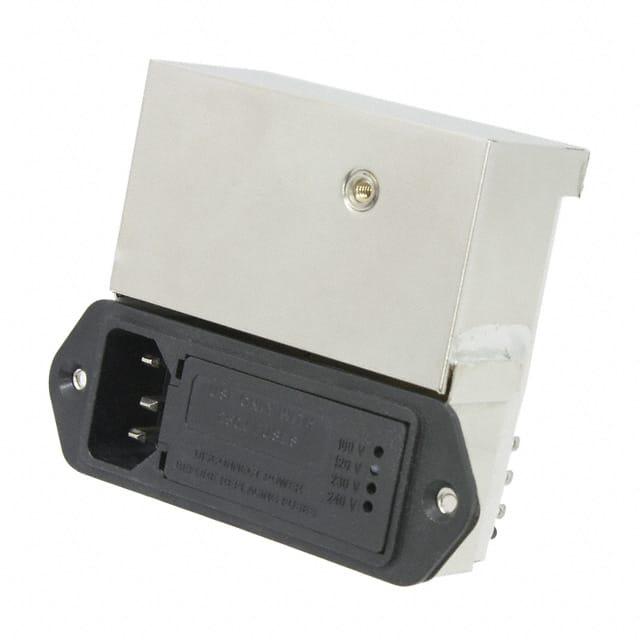

3EXM4

厂牌: TE CONNECTIVITY
产品描述: Power Entry Module EMI/RFI Filtered M 3 POS 250VACVAC 3A Fuse ST 1 Port
供应商型号: CCM1030-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 3EXM4

3EXM4概述

    M系列电源输入模块家族简介

    产品简介


    M系列电源输入模块是一组体积紧凑且多功能的电源输入组件,广泛应用于各类电子产品中。它们提供多种配置选项,包括不同类型的滤波电路、电压选择功能和开关选项。这些模块主要用于提高设备的电磁兼容性(EMC)并满足各种应用需求。

    技术参数


    M系列电源输入模块的技术规格如下:
    - 电流规格:120V AC下,额定电流为3A、5A或6A;250V AC下,电流范围为2A至5A。
    - 电压选择:提供单选或四选一电压选择功能。
    - 开关选项:可选装双极单投(DPST)开关。
    - 熔丝:可安装一个3AG熔丝或两个5x20mm的熔丝。
    - 泄漏电流:120V AC下,最大泄漏电流为0.5mA(根据具体型号);250V AC下,最大泄漏电流为0.5mA。
    - 耐压能力:线对地击穿电压为2250V DC,线对线击穿电压为1450V DC,非滤波型号的线对负载击穿电压为2500V AC。
    - 工作频率:50/60Hz。
    - 工作电压:最大为250V AC。
    - 封装尺寸:单位为英寸和毫米,具体数值见附图。

    产品特点和优势


    M系列电源输入模块具备以下优势:
    - 高可靠性:具备出色的电磁干扰抑制能力,适合医疗和工业设备的应用。
    - 多选项组合:提供多种滤波电路和电压选择组合,适用于不同的应用场合。
    - 紧凑设计:模块尺寸小,占用空间少,特别适合深度受限的面板安装。
    - 高安全性:内置高压绝缘和过载保护机制,确保设备和用户的操作安全。

    应用案例和使用建议


    M系列电源输入模块在以下几种典型应用场景中表现出色:
    - 医疗设备:由于其低泄漏电流特性,特别适用于医疗设备中,符合EN55022标准。
    - 数字设备:高绩效和超高性能滤波型号,适用于需要严格电磁兼容性的数字设备。
    - 工业控制:通用滤波型号可以用于各种工业控制装置,满足基本电磁兼容要求。
    使用建议:
    - 在安装时确保电源已经断开,以避免触电危险。
    - 使用小螺丝刀拆除盖子时注意工具的选择,确保不会损坏内部部件。
    - 根据具体应用选择合适的电压选择卡,以实现最佳性能。

    兼容性和支持


    M系列电源输入模块与大多数电源和电气设备兼容,特别是与Corcom公司提供的其他配件。厂商提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这些模块。

    常见问题与解决方案


    - 问题:更换熔丝时出现故障。
    - 解决方案:确保在更换熔丝前断开电源,并按照手册中的步骤正确安装。
    - 问题:设备无法正常启动。
    - 解决方案:检查熔丝是否正确安装,确认所有连接是否紧固。
    - 问题:模块发出异常噪音。
    - 解决方案:检查模块的安装是否稳固,是否存在外部电磁干扰。

    总结和推荐


    M系列电源输入模块凭借其小巧的设计、多样化的配置和高性能的滤波能力,在多个领域具有广泛应用。无论是在医疗、工业还是数字设备中,都能提供可靠稳定的电力管理。因此,强烈推荐使用M系列电源输入模块来增强设备的电磁兼容性和安全性。

3EXM4参数

参数
长*宽*高 98.6mm(长度)*43.7mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

3EXM4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3EXM4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 TE CONNECTIVITY 3EXM4 3EXM4数据手册

3EXM4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 81.9104 ¥ 685.4877
12+ $ 68.7327 ¥ 575.2071
28+ $ 64.7471 ¥ 541.852
52+ $ 61.9828 ¥ 518.7186
100+ $ 59.1917 ¥ 495.3606
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 685.48
直接购买
加入购物车
