52929-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 红色U型接线端子 绝缘端子, PIDG系列, M3.5 (#6)螺栓, 6.35mm宽, 最小线规0.26mm², 最大线规1.65mm²
供应商型号: 26M-52929-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 52929-1

52929-1概述


    产品简介

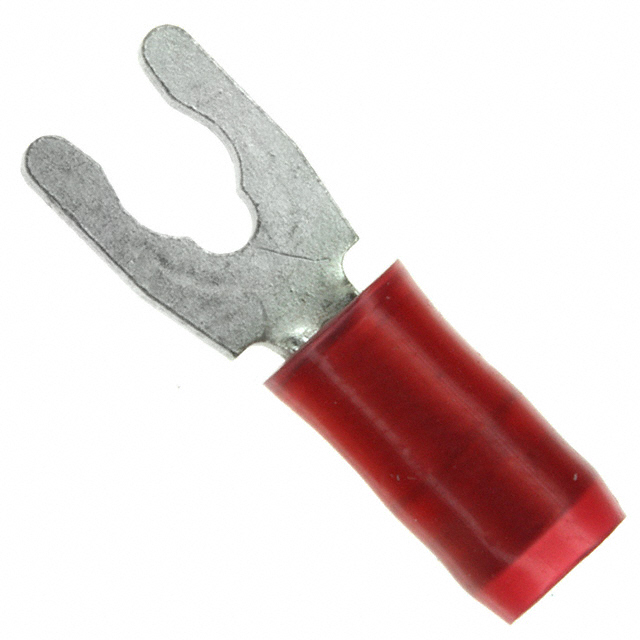

    本产品是一款适用于22至16 AWG线规的弹簧叉形端子(Spring Spade Terminal),具备#6/M3.5规格螺钉孔尺寸,直径为3.56毫米。该端子采用闭口式结构设计,直角方向安装,表面镀锡处理,并且部分绝缘。它主要用于接线和连接应用中,广泛应用于汽车、工业自动化及各类电子设备中,作为关键的电气连接组件。

    技术参数


    - 线规范围:22至16 AWG
    - 螺钉孔尺寸:#6 / M3.5
    - 螺钉直径:3.56毫米(0.14英寸)
    - 舌厚:0.79毫米(0.031英寸)
    - 总长:20.3毫米(0.799英寸)
    - 兼容绝缘外径:最大3.18毫米(0.125英寸)
    - 兼容绝缘直径范围:2.03至3.18毫米(0.08至0.125英寸)
    - 绝缘选项:部分绝缘
    - 额定电压:300伏特
    - 操作温度范围:-40°C至105°C(-40°F至221°F)

    产品特点和优势


    1. 高可靠性:通过弹簧设计确保与螺钉的紧密接触,增强电气连接的稳定性。
    2. 耐用性:使用镀锡材料,提高耐腐蚀性并延长使用寿命。
    3. 兼容性强:适用于多种绝缘材料,便于广泛应用。
    4. 易于安装:部分绝缘设计使其在狭小空间内也易于安装。

    应用案例和使用建议


    应用案例
    该弹簧叉形端子常用于汽车接线盒、电源连接器、工业设备控制柜等场景。例如,在汽车领域,该端子可以用于发动机舱内的高压线连接;在工业自动化领域,可以用于配电盘内部的电线连接。
    使用建议
    1. 在安装前,确认所选导线线规与产品要求相符,避免接触不良或损坏端子。
    2. 确保绝缘层完全套入端子内,以保证最佳电气性能和安全性。
    3. 检查安装后的接触面是否平整无损,如有必要,可进行重新安装或更换新的端子。

    兼容性和支持


    - 兼容性:适用于直径为2.03至3.18毫米(0.08至0.125英寸)的绝缘材料。
    - 支持服务:如需技术支持,可拨打客户服务热线 +1 800 522 6752。

    常见问题与解决方案


    1. 问题:安装时如何确保绝缘层完全套入端子?
    - 解决办法:选择合适尺寸的绝缘层,检查安装时是否正确插入到端子底部。
    2. 问题:接触不良的原因是什么?
    - 解决办法:检查端子是否正确安装,确保接触面干净无污垢,如有需要,可以尝试更换新的端子。

    总结和推荐


    这款弹簧叉形端子凭借其高可靠性和广泛的适用范围,在各种应用场景中表现优异。它不仅具备出色的电气性能,还具有良好的机械强度和防腐蚀能力。此外,完善的兼容性和优质的客户服务进一步增强了其市场竞争力。综上所述,我们强烈推荐这款产品用于各类接线和连接应用中,特别是那些对可靠性要求较高的场合。

52929-1参数

参数
长*宽*高 20.29mm*6.35mm*6.35mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

52929-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

52929-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 52929-1 52929-1数据手册

52929-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.1875
10+ ¥ 1.8887
100+ ¥ 1.7575
500+ ¥ 1.6891
1000+ ¥ 1.6133
库存: 1088
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 2.18
直接购买
加入购物车
