178495-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 3.96mm间距2p单排排针 线对板连接器, AMP Universal Power系列, 直角, 通孔安装
供应商型号: 3792849
供应商: element14
标准整包数: 10
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 178495-1

178495-1概述


    产品简介

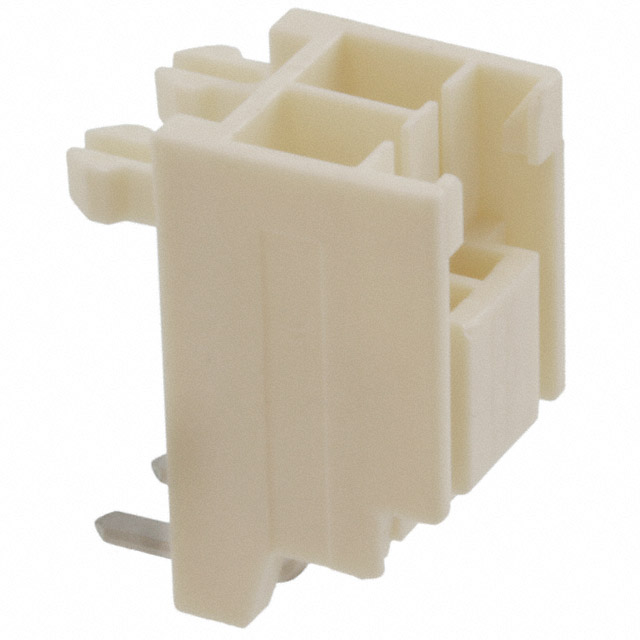

    本产品是一款AMP Universal Power矩形电源连接器,型号为178495-1。它是一种线到板式插头连接器,适用于多种应用场景。该连接器采用完全包裹设计,支持两位置安装,具有良好的机械和电气性能,特别适用于印刷电路板(PCB)应用。

    技术参数


    - 中心线(间距):3.96 mm (0.155 in)
    - 位置数:2
    - 连接器系统:线到板
    - 连接器及外壳类型:插头
    - 矩形电源连接器类型:母座(Header)
    - 操作电压:50 VAC
    - 接触电流(最大):12 A
    - 耐温范围:-30 – 105 °C (-22 – 221 °F)
    - 阻燃等级:UL 94V-0
    - 包装数量:250
    - 包装方式:袋装及盒装
    - 波峰焊能力:可达265°C

    产品特点和优势


    这款AMP Universal Power矩形电源连接器的主要优势在于其高度集成的设计、坚固耐用的结构以及优良的电气性能。其特有的完全包裹设计能够确保在各种恶劣环境下依然保持稳定的工作状态。此外,高达12 A的最大电流承载能力使其成为大功率应用的理想选择。这些特性使得该连接器在市场上具备较高的竞争力。

    应用案例和使用建议


    该连接器广泛应用于电源系统、通信设备和工业控制系统等领域。例如,在一个电源转换模块中,可以使用此连接器将电源线路连接到印刷电路板上。为了确保最佳的电气性能和可靠性,建议在安装时注意以下几点:
    - 确保焊接温度在265°C以下,以避免热损伤。
    - 检查接线是否牢固,并确认所有位置均已正确插入。
    - 在高温环境中使用时,注意散热措施。

    兼容性和支持


    该连接器与TE公司的其他相关产品兼容,如176271-2至176271-9系列插头。厂商提供技术支持热线+1 800 522 6752,方便用户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    - 问题:如何确定该连接器适合哪些应用?
    - 解答:根据产品手册,该连接器适用于需要50 VAC操作电压、12 A电流承载能力和在-30 – 105 °C工作温度范围内的应用场景。具体应用请参照产品规格说明。
    - 问题:波峰焊过程中应注意哪些事项?
    - 解答:焊接温度应控制在265°C以下,避免过热损坏连接器。确保焊接质量的同时也要关注散热,以免造成不必要的热损伤。

    总结和推荐


    总体来看,AMP Universal Power矩形电源连接器178495-1是一款功能强大且可靠的电子元件,适合于各种高功率应用场景。其优异的电气性能、坚固耐用的结构和广泛的适用范围使其在市场上具有较强的竞争力。强烈推荐给需要高可靠性、高性能电源连接器的用户。如果您有任何疑问或需要进一步的帮助,请联系厂商提供的技术支持热线。

178495-1参数

参数
触头镀层厚度 - 配接 -
类型 Header,Locking Ramp
颜色 -
额定电流 12A
间距-配接 3.96mm
触头镀层 - 配接
防护等级 -
排数 1
针脚数 2pin
长*宽*高 9.06mm(长度)*17mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,散装,袋装

178495-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

178495-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 178495-1 178495-1数据手册

178495-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.2126
100+ ¥ 3.61
500+ ¥ 3.5
1000+ ¥ 3.07
2500+ ¥ 2.98
库存: 3725
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 42.12
