440052-6

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 2.5mm 1 6pin 3A 2.03μm 锡 通孔安装 17.5mm(长度)*3.8mm(宽度)
供应商型号: W-440052-6
供应商: 云汉优选
标准整包数: 350

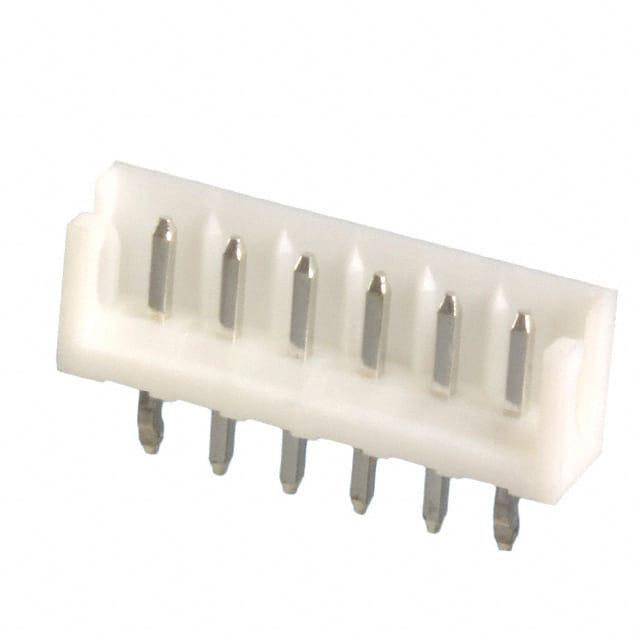

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 440052-6

440052-6概述

    电子元器件技术手册:440052-6 PCB Mount Header

    产品简介


    440052-6 是一款由TE Connectivity制造的PCB(印刷电路板)安装式垂直插座连接器。它主要用于线到板连接,具有6个位置,2.5毫米(0.098英寸)的中心间距,部分遮蔽设计,采用锡涂层并通过穿孔焊接方式连接到PCB上。该连接器属于AMP HPI系列,适用于多种电子设备中的信号电路应用。

    技术参数


    - 中心间距(Pitch):2.5毫米(0.098英寸)
    - 行数:1行
    - 位置数:6个位置
    - 连接系统:线到板连接
    - PCB安装方式:直插式焊接
    - 额定工作电压:250 VAC
    - 电流容量:最大3A
    - 接点材质:黄铜
    - 接点电镀材料:锡,镀层厚度为2.032微米(80微英寸)
    - 触点接触区域形状:方形
    - 触点接触区域电镀材料:亮光处理
    - 焊点长度:3.4毫米(0.134英寸)
    - 极化方式:通过接头进行对齐
    - 环境温度范围:-25至85摄氏度(-13至185华氏度)

    产品特点和优势


    440052-6 具备高可靠性、稳定性和兼容性。该连接器拥有部分遮蔽设计,可有效防止意外短路。其高电流承载能力和宽广的工作温度范围使其适合在严苛环境中使用。同时,锡涂层提供了良好的抗氧化和腐蚀保护,确保长期稳定性能。

    应用案例和使用建议


    该连接器广泛应用于汽车、工业控制、通信设备等领域。例如,在汽车电子控制系统中,该连接器可以用于传感器与控制器之间的信号传输。为了更好地利用这一连接器,建议根据具体应用场景选择合适的PCB厚度(推荐厚度为1-1.6毫米),并确保良好的焊点质量和极化的正确性,以提高系统的可靠性和耐用性。

    兼容性和支持


    该连接器与一系列其他TE Connectivity的产品兼容,如440052-5、2322950-6等,可构成完整的连接器系统。TE Connectivity提供了详尽的技术支持和售后服务,包括在线技术支持和配件供应,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查接点是否有氧化或腐蚀现象,如有需要清洁并重新焊接。
    2. 问题:焊接时焊点不牢固
    - 解决方案:确认焊接工艺符合标准,使用适当的焊接温度和时间。
    3. 问题:连接器接触电阻高
    - 解决方案:检查接点表面是否有污染物,必要时更换新的连接器。

    总结和推荐


    总体而言,440052-6 是一款性能优良的PCB安装式垂直插座连接器,具备高可靠性、良好的兼容性和广泛的适用范围。无论是从技术参数还是应用案例来看,该连接器都能满足大多数电子设备的需求。因此,我强烈推荐使用这款连接器来构建高效稳定的电路系统。

440052-6参数

参数
类型 Friction Lock,Header
排数 1
间距-配接 2.5mm
防护等级 -
额定电流 3A
触头镀层厚度 - 配接 2.03μm
触头镀层 - 配接
颜色 -
针脚数 6pin
长*宽*高 17.5mm(长度)*3.8mm(宽度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 盒装,散装

440052-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

440052-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 440052-6 440052-6数据手册

440052-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2100+ $ 0.1346 ¥ 1.1119
4200+ $ 0.1313 ¥ 1.0838
8400+ $ 0.1292 ¥ 1.0664
库存: 32200
起订量: 2800 增量: 350
交货地:
最小起订量为:2100
合计: ¥ 2334.99
