8-52927-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY

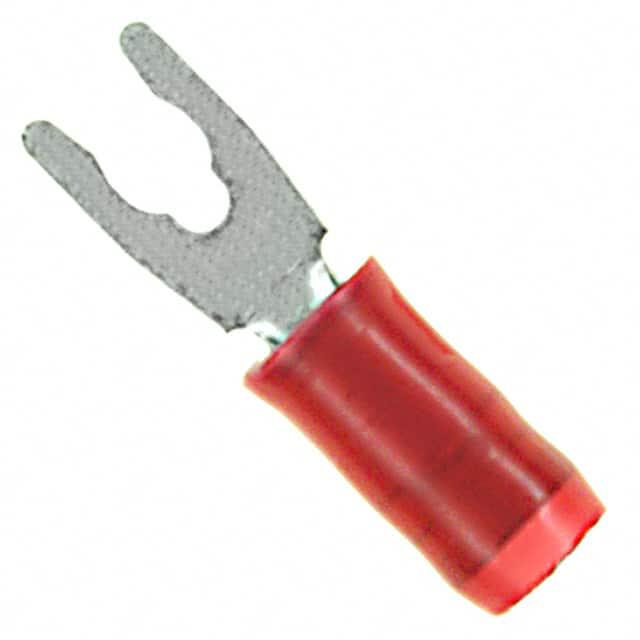

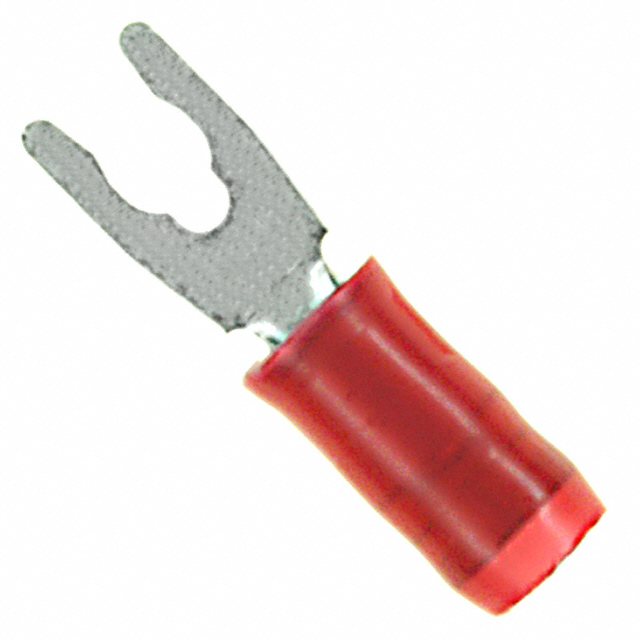

产品描述: 预绝缘 Diamond Grip 长弹簧叉形舌片端子
供应商型号: 8-52927-1
供应商: Master
标准整包数: 100
TE CONNECTIVITY 端子 - 铲形端子 8-52927-1

8-52927-1概述

    电子元器件技术手册:弹簧叉形端子

    产品简介


    弹簧叉形端子(Spring Spade Terminal)是一种广泛应用于电子工程中的连接部件,适用于22至16 AWG线径,且具有M2.5或#4直径的安装孔。这类端子主要用于电气连接,特别是在电力和自动化控制系统中,能够有效地将电线与接线柱或螺钉连接起来,确保稳定可靠的电气连接。弹簧叉形端子不仅适用于工业应用,还广泛用于家用电器、汽车电子系统等领域。

    技术参数


    | 参数 | 描述 |

    | 线径范围 | 22 – 16 AWG |
    | 安装孔尺寸 | #4 / M2.5 |
    | 安装孔直径 | 2.84 mm [.112 in] |
    | 端子类型 | 弹簧叉形端子 |
    | 接触材料 | 铜质 |
    | 连接器电镀材料 | 锡质 |
    | 绝缘材料 | 部分绝缘 |
    | 额定电压 | 300 V |
    | 操作温度范围 | 105°C [221°F] |
    | 端子长度 | 20.2 mm [.799 in] |
    | 额定电流 | 不适用(具体需根据应用场景确定) |

    产品特点和优势


    1. 弹性设计:弹簧叉形端子采用了独特的弹簧设计,可以在接触点处产生稳定的夹紧力,即使在振动环境中也能保证良好的电接触。
    2. 部分绝缘设计:部分绝缘的保护措施可以防止短路现象的发生,增加了安全性。
    3. 高耐热性:能在高达105°C的温度下正常工作,适合在各种苛刻环境下使用。
    4. 易于安装:设计简单,操作便捷,降低了安装难度和时间成本。

    应用案例和使用建议


    1. 工业自动化:在自动化控制系统中,弹簧叉形端子可用于连接电机、传感器和控制单元等设备,确保电路连接稳定可靠。
    2. 家用电器:在微波炉、空调等家电产品中,弹簧叉形端子可作为内部连接线与电源之间的接口,提供高效的连接方式。
    3. 汽车行业:汽车电子系统中的电池管理、传感器和执行器等设备,都需要可靠的电气连接,弹簧叉形端子能够满足这一需求。
    使用建议:
    - 在安装过程中,确保电线正确插入端子,并通过手动检查确保端子牢固连接。
    - 定期检查连接部位,防止由于氧化或其他原因导致的接触不良。
    - 使用配套的压接工具进行安装,以保证端子与电线之间的电气连接质量。

    兼容性和支持


    弹簧叉形端子型号为PIDG,符合多种标准,如欧盟RoHS、ELV和REACH法规。此外,该产品与多种其他类型的端子和配件兼容,包括TE Connectivity的其他系列产品,便于进行系统集成和升级。
    如有任何技术支持需求,您可以拨打免费电话 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接松动 | 确保电线正确插入端子并使用适当的压接工具进行固定 |
    | 接触电阻过高 | 清洁连接部位,并重新压接端子 |
    | 无法通过额定电流 | 检查连接的电线是否符合端子的线径要求 |

    总结和推荐


    这款弹簧叉形端子以其独特的设计、稳定可靠的连接能力和广泛的适用性,在电气连接领域表现出色。它不仅适合工业自动化和汽车电子系统,还适用于各类家电产品,是理想的连接解决方案。对于寻求高质量、稳定连接的产品而言,这款弹簧叉形端子无疑是值得推荐的选择。

8-52927-1参数

参数
长*宽*高 20.3mm*5.16mm*5.15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

8-52927-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-52927-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 8-52927-1 8-52927-1数据手册

8-52927-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.8262 ¥ 6.8697
300+ $ 0.7608 ¥ 6.3259
1000+ $ 0.6901 ¥ 5.7345
2500+ $ 0.6836 ¥ 5.5983
5000+ $ 0.6805 ¥ 5.5724
7500+ $ 0.6773 ¥ 5.5465
10000+ $ 0.6731 ¥ 5.5119
15000+ $ 0.6731 ¥ 5.5119
库存: 1092
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 686.97
直接购买
