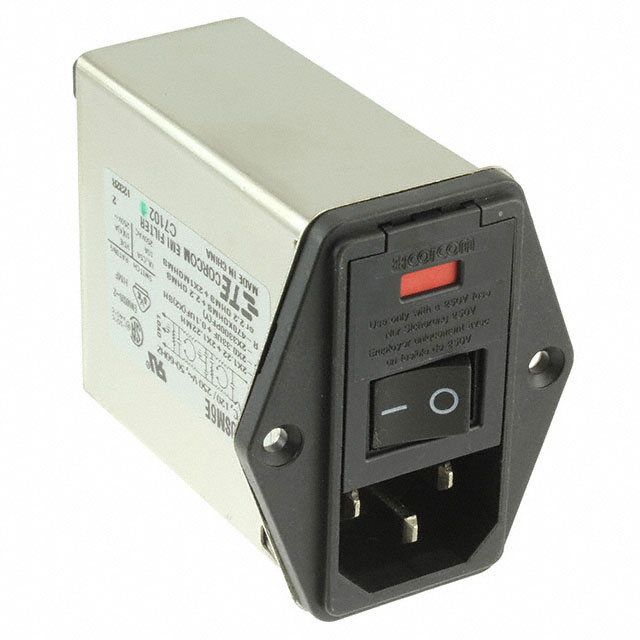

PE0S0SM6E

厂牌: TE CONNECTIVITY
产品描述: Power Entry Module EMI/RFI Filtered M 3 POS 250VACVAC 6A Switch/Fuse/Voltage Selector ST 1 Port
供应商型号: N-PE0S0SM6E
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 PE0S0SM6E

PE0S0SM6E概述

    PE0S0SM6E Power Entry Module 技术手册解析

    1. 产品简介


    PE0S0SM6E 是一款由 Corcom 生产的电源入口模块,专为单相交流输入设计。这款模块集成了双极开关(DPST)和多功能滤波器,具备完整的金属外壳保护。它的主要功能是提供电源入口,用于保护电路免受电磁干扰(EMI)和传导噪声的影响。该产品适用于工业设备、医疗设备、通信设备等多个领域。

    2. 技术参数


    - 电流额定值:6A
    - 输入电压范围:250VAC 单相交流电
    - 漏电流(最大值):
    - 120VAC, 60Hz:250µA
    - 250VAC, 50Hz:500µA
    - 面板厚度:0.79 – 2mm
    - 操作温度范围:-10°C 至 40°C
    - 外壳类型:完整金属壳体
    - 产品方向:垂直安装
    - 开关类型:双极开关(DPST)
    - 输出端子类型:.187" FASTON 端子
    - 过滤连接器类型:IEC 60320-1 C-14 连接器

    3. 产品特点和优势


    PE0S0SM6E 的核心优势在于其内置的多功能滤波器和双极开关,能够有效抑制 EMI 干扰并确保电路安全稳定运行。其采用完整金属壳体封装,进一步提升了抗干扰能力和可靠性。此外,该产品还具有灵活的安装方式,适用于多种不同的应用场景。

    4. 应用案例和使用建议


    - 应用场景:该模块适用于各种需要电源保护的场合,如医疗设备、工业控制系统、通信设备等。具体应用案例包括医疗影像设备、工厂自动化系统、数据中心服务器机柜等。
    - 使用建议:
    - 在安装过程中,请确保面板厚度符合要求(0.79 – 2mm),以保证良好的机械稳定性。
    - 鉴于漏电流的存在,对于某些高敏感度的应用,建议额外采取措施降低漏电流的影响,例如通过增加接地线或选择更低漏电流的产品型号。
    - 为了获得最佳效果,建议将此模块与合适的终端连接器一起使用,如配套提供的 PA100 系列连接器。

    5. 兼容性和支持


    PE0S0SM6E 与一系列配套部件兼容,包括多种终端连接器和金属防护罩。厂商提供了详细的文档和技术支持,包括用户手册、选型指南、CAD 文件等,以帮助用户更好地理解和使用该产品。此外,如有任何技术疑问或需要技术支持,可以拨打厂商提供的免费电话 +1 800 522 6752。

    6. 常见问题与解决方案


    - 问题:如何确定该模块是否适用于特定的应用?
    - 解答:请仔细查看产品技术规格和操作条件,确保输入电压、电流额定值、操作温度范围等符合您的需求。
    - 问题:如何处理漏电流问题?
    - 解答:如果对漏电流有特别严格的要求,可以考虑增加接地线或选择漏电流更低的产品型号。
    - 问题:安装过程中如何确保模块稳定?
    - 解答:务必按照产品说明安装,并确保面板厚度符合要求,以保证模块的机械稳定性。

    7. 总结和推荐


    综上所述,PE0S0SM6E 作为一款高性能的电源入口模块,具备强大的电磁干扰抑制能力、可靠的机械结构和广泛的适用性。其在多个领域的应用证明了其卓越的性能和市场竞争力。如果您正在寻找一个既能满足基本电源需求又能提供强大保护功能的解决方案,PE0S0SM6E 将是一个值得考虑的选择。强烈推荐给需要可靠电源管理解决方案的客户。

PE0S0SM6E参数

参数
长*宽*高 49.53mm(长度)*74.67mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

PE0S0SM6E厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PE0S0SM6E数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 TE CONNECTIVITY PE0S0SM6E PE0S0SM6E数据手册

PE0S0SM6E封装设计

查看详情并下载
Symbol
Footprint
3D Model
