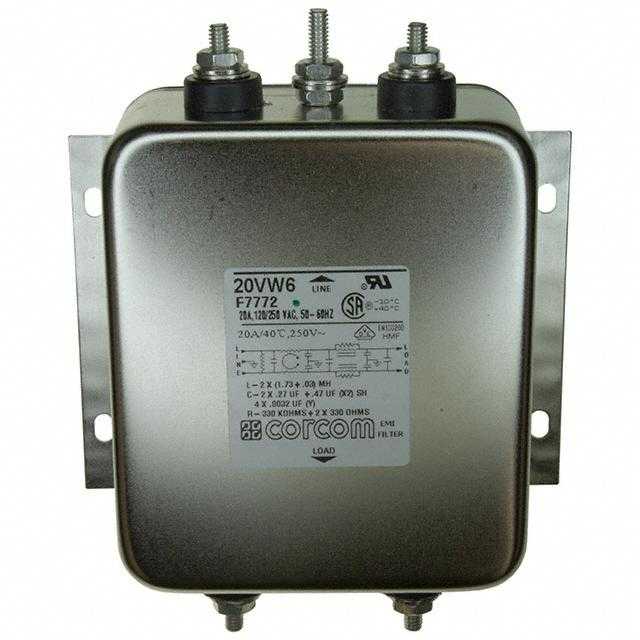

6609044-5

产品分类: 共模滤波器
厂牌: TE CONNECTIVITY
产品描述: 用于辐射控制的多用途电源线 RFI 滤波器。对于共模,提供 N = 4(“Dbl.L”)线对地阻抗;对于线间差模干扰,提供 N = 5(“Dbl.Pi”)阻抗。
供应商型号: Q-6609044-5
供应商: 期货订购
标准整包数: 4
TE CONNECTIVITY 共模滤波器 6609044-5

6609044-5概述


    产品简介


    Corcom公司的V系列和W系列多用途电源线RFI滤波器专为电磁辐射控制设计,适用于各种设备。它们的主要功能是减少和抑制电磁干扰(EMI),从而确保电子设备符合相关标准。这两个系列滤波器广泛应用于医疗设备、工业自动化系统、通信设备以及任何需要严格控制电磁干扰的场合。

    技术参数


    | 参数 | 规格 |

    | 最大泄漏电流(每线到地) | @ 120 VAC 60 Hz: 0.5 mA;@ 250 VAC 50 Hz: 0.82 mA |
    | 高压耐受测试(一分钟) | 线到地:2250 VDC;线到线:1450 VDC |
    | 额定电压(最大) | 250 VAC |
    | 工作频率 | 50/60 Hz |
    | 额定电流 | 3 A 到 20 A |
    | 工作温度范围(在额定电流Ir时) | -10°C 到 +40°C;在+40°C以上的环境温度下,最高工作电流Io计算公式如下:Io = Ir (85-Ta)/45 |
    | 尺寸 | V1/W1(3、6和10A):50.8mm x 50.8mm;V6/W6(20A):50.8mm x 50.8mm |
    | 兼容输入/输出端子 | .250[6.3]插片端子、螺纹端子、IEC接口 |

    产品特点和优势


    - 高效的RFI过滤:提供N=3(“T”)线到地阻抗和N=5(“双π”)线到线差模干扰过滤。
    - 适用于不同频段:设计用于低射频频率下的高灵敏度使用,同时也适用于高频率下的强电磁干扰控制。
    - 紧凑设计:采用两级结构设计,具有优良的高频抑制能力。
    - 安全性:通过UL、CSA、VDE认证,确保安全可靠的运行。

    应用案例和使用建议


    这些滤波器被广泛应用于需要控制电磁干扰的各种环境中。例如,在医疗设备中,它们能够保证设备的正常运行并避免对其他敏感设备造成干扰。对于工业自动化系统,可以有效防止电磁干扰导致的故障。
    使用建议:
    - 在安装过程中确保滤波器连接稳固,以获得最佳效果。
    - 考虑到温度对工作电流的影响,在较高环境温度下可能需要调整工作条件。
    - 根据具体的应用场景选择合适的型号(3A至20A),以满足不同的电流需求。

    兼容性和支持


    Corcom的V和W系列滤波器可以与各种标准的电源线和其他接口配合使用。例如,IEC 60320-1 C20插头与C19连接器兼容。此外,制造商提供了详细的文档和技术支持服务,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备出现异常噪声 | 检查滤波器是否正确安装,并确认接地是否良好 |
    | 滤波器发热 | 确保散热良好,必要时使用风扇辅助降温 |
    | 过滤效果不佳 | 检查滤波器规格是否匹配应用需求,并确认连接无误 |
    | 滤波器无法正常通电 | 检查电源线连接和滤波器接线是否正确连接 |

    总结和推荐


    总体而言,Corcom的V和W系列电源线RFI滤波器在性能上表现出色,无论是从技术参数还是应用案例来看,都具备强大的竞争力。它们不仅满足严格的EMI标准,还提供了出色的耐用性和可靠性。对于那些寻求高效、安全且兼容性强的电磁干扰控制解决方案的用户来说,这是一个极好的选择。因此,强烈推荐这一系列的产品。

6609044-5参数

参数
电感值 -
直流电阻 -
额定电流 20A
线路数量 -
额定电压-AC 250V
额定电压-DC -
阻抗 -
长*宽*高 106.7mm(长度)*38.9mm(高度)
安装方式 法兰安装
