927771-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 功率 压接 1μm 锡 17-20 AWG 压入式 19.3mm*2.8mm*3.6mm
供应商型号: 26M-927771-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 927771-1

927771-1概述


    产品简介

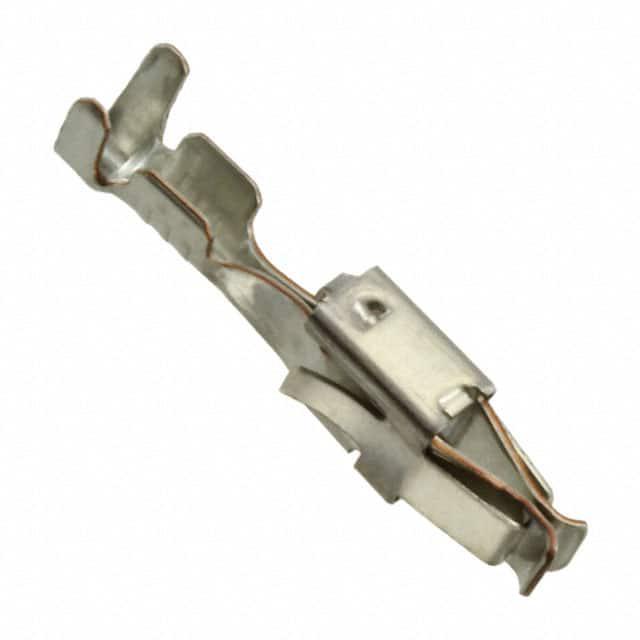

    产品名称: Receptacle, Mating Tab Width 2.8 mm [.11 in]
    类型: 接收端子
    主要功能: 此接插件适用于汽车工业中的电源连接,能够高效传输电流,支持 20 到 17 AWG 规格的导线。该接收端子采用先进的制造工艺,提供卓越的电气性能和可靠性。
    应用领域: 主要应用于汽车动力系统和连接组件,例如,用于电源管理和分配系统中。

    技术参数


    - 导线规格: 20 – 17 AWG
    - 电流传输能力: 25 – 40 A(额定功率)
    - 接插件触点尺寸: 宽度 2.8 mm,厚度 0.8 mm
    - 终端类型: 接收端子
    - 操作温度范围: -40°C 至 130°C
    - 兼容绝缘直径范围: 1.4 – 2.3 mm
    - 接触特征: 触点尺寸为 2.8 mm,接触材料采用镀锡铜
    - 终端传输能力: 25 – 40 A(额定功率)

    产品特点和优势


    - 设计结构: 该接插件采用了先进的 180° 风格设计,并配备锁定弹片以增强安全性。
    - 可靠性: 通过高精度冲压和成型工艺制作的触点保证了卓越的电接触性能和长期稳定性。
    - 广泛适用性: 可适应多种汽车动力系统,特别适合需要大电流传输的应用场景。
    - 环保合规性: 该接插件符合欧盟 RoHS 和 ELV 指令及中国 RoHS 2 的规定,保证产品的环境友好性。

    应用案例和使用建议


    - 应用场景: 该接插件在汽车电子控制单元(ECU)中的电源连接中表现尤为出色。例如,在汽车内部的高压电池管理系统中,此类接插件能够稳定传输电流并承受高温条件。
    - 使用建议: 在安装过程中,确保连接处的清洁和平整,避免杂质和氧化物的影响。建议使用专用工具进行装配,如自动装配机,可以提高装配效率和可靠性。

    兼容性和支持


    - 兼容性: 该接插件与多种 TE Connectivity 的其他配件兼容,例如接插件套件、安装工具等。
    - 厂商支持: TE Connectivity 提供详尽的技术文档和客户支持,包括电话热线(+1 800 522 6752)和技术服务,确保用户能够在使用过程中获得必要的技术支持。

    常见问题与解决方案


    1. 问题: 如何确保接插件可靠地连接?
    - 解决方案: 确保连接处清洁平整,采用正确的方法和工具进行连接。此外,定期检查连接状态,确保无损坏或松动现象。
    2. 问题: 接插件是否支持焊接?
    - 解决方案: 本产品不适用于焊接过程,更适合通过压接方式连接。如果需要焊接,请联系制造商获取专业指导。
    3. 问题: 如何判断接插件是否损坏?
    - 解决方案: 仔细检查连接处是否有明显损坏,如断裂或变形。也可以通过测量电阻值来确认连接状况。

    总结和推荐


    总体而言,这款接插件具有出色的电流传输能力和宽广的操作温度范围,非常适合在严苛环境下工作的汽车电源系统中使用。其坚固的设计和优异的性能使其在市场上具备极强的竞争优势。鉴于其广泛的兼容性和可靠的制造商支持,强烈推荐在相关汽车电子应用中选用此产品。

927771-1参数

参数
触头镀层厚度 1μm
类型 功率
线规 17-20 AWG
触头镀层
触头端接 压接
长*宽*高 19.3mm*2.8mm*3.6mm
安装方式 压入式
零件状态 在售
包装方式 卷带包装

927771-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

927771-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 927771-1 927771-1数据手册

927771-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
