282959-4

厂牌: TE CONNECTIVITY

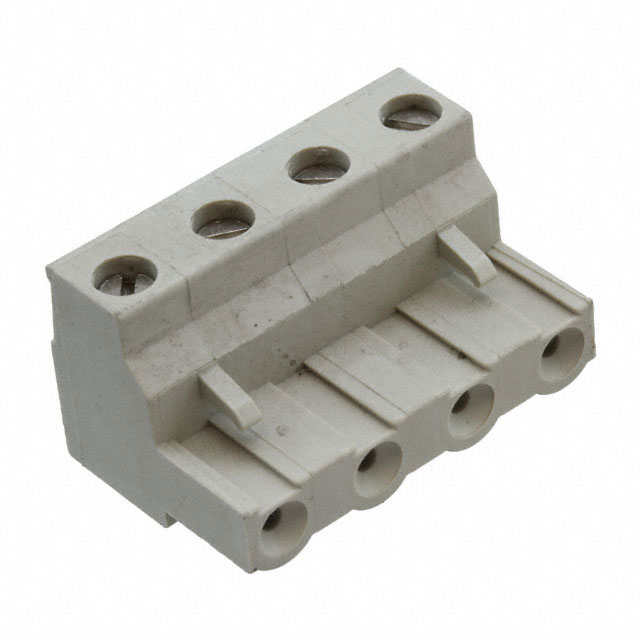

产品描述: Conn Eurostyle Block PL 4 POS 7.5mm Screw RA Cable Mount 15A/Contact
供应商型号: N-282959-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线座- 接头/插头和插口 282959-4

282959-4概述


    产品简介


    产品类型:插座,电线到板连接器
    主要功能:用于电线到板的连接,支持4个位置,适用于电路连接和信号传输
    应用领域:广泛应用于工业自动化、电力控制、汽车电子、通信设备等领域

    技术参数


    - 位置数量:4个位置
    - 行数:1行
    - 中心线间距(Pitch):7.5 mm(0.295 in)
    - 端子块类型:插座
    - 接线角度:180°
    - 适用导线规格:30 – 12 AWG
    - 工作电压:300 VAC
    - 接触材料:磷青铜基材,镀锡
    - 接触面积:最大电流承载能力15 A
    - 绝缘材料:PA 66
    - 工作温度范围:-40 – 110 °C (-40 – 230 °F)
    - 包装数量:100个

    产品特点和优势


    该产品具有以下几个显著特点和优势:
    1. 多位置设计:4个位置的设计使得它可以灵活应对多种复杂的电路连接需求。
    2. 高可靠性:磷青铜基材的接触材料配合镀锡工艺确保了连接的可靠性和稳定性。
    3. 高电流承载能力:最大电流承载能力达15 A,满足大多数工业应用的需求。
    4. 低温度影响:能够在极端环境下保持良好的工作性能。
    5. 环保合规:符合RoHS、ELV、REACH等多项国际环保标准,适合绿色生产和使用。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统中的电源和信号连接
    - 汽车电子系统中的电线到板连接
    - 通信设备中的电缆连接
    使用建议:
    - 在安装时,请确保导线规格符合产品规格要求,以避免过载风险。
    - 确保环境温度在规定的范围内,特别是在极端低温或高温环境下使用时。
    - 定期检查连接状态,及时更换磨损部件,以确保长期可靠的性能。

    兼容性和支持


    兼容性:
    - 该产品与多种其他电子元器件和设备兼容,如282964-4、282962-4等,具体信息可参考产品手册。
    支持:
    - 产品技术支持电话:+1 800 522 6752
    - 可通过TE官方网站获取更多技术支持和文档资料

    常见问题与解决方案


    问题1:连接不稳定
    解决方案:确保导线插入深度适当,重新压紧端子,检查接触材料是否氧化。
    问题2:电流承载能力不足
    解决方案:检查导线规格是否符合要求,确保接触材料良好,无氧化现象。
    问题3:工作温度超出范围
    解决方案:在高温或低温环境中使用时,采用合适的散热或保温措施,确保环境温度在规定范围内。

    总结和推荐


    综合评估:
    - 优点:该产品的多位置设计、高电流承载能力和广泛的适用范围使其在工业自动化和通信设备中表现出色。同时,其环保合规特性也使其成为绿色生产的首选。
    - 建议:对于需要高可靠性和稳定性的应用场合,该产品是理想的选择。强烈推荐使用。
    通过上述详细的分析,可以看出该产品在性能、可靠性和环保方面均表现出色。因此,强烈推荐在各种工业和通信应用中使用该产品。

282959-4参数

参数
长*宽*高 28mm(长度)*18.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装
