HD16-9-1939S-P080

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD10 护套是采用密封结构的热塑性圆柱形连接器,并且使用螺纹对配环来对配。HD10 连接器提供 3 至 9 多种位数排列方式,并且可使用 4、12 或 16 号德驰端子(13-100 安培)。
供应商型号: 3221055
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD16-9-1939S-P080

HD16-9-1939S-P080概述

    HD16-9-1939S-P080 技术手册解析

    1. 产品简介

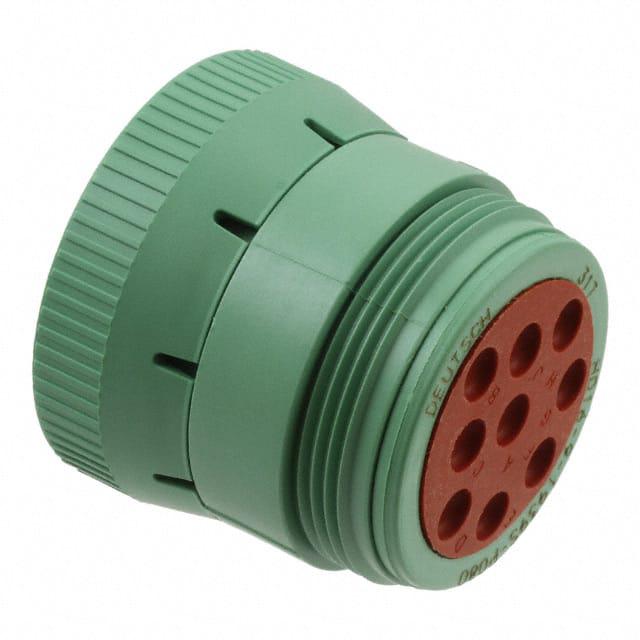

    HD16-9-1939S-P080 是一种用于电线与电线之间连接的9位置插座接头(housing),特别适用于汽车领域内的电气连接。这款接头采用密封设计,具有出色的防尘防水能力(IP68/IP6K9K防护等级)。主体颜色为绿色,主要用于电源电缆的连接,支持直接安装在电缆上(自由悬挂式安装)。

    2. 技术参数


    - 连接方式:线对线(Wire-to-Wire)
    - 位置数:9个位置
    - 接触件尺寸:16号
    - 额定电压:250VAC
    - 额定电流:最大13A
    - 工作温度范围:-55°C 至 +125°C
    - 材料:PA66 GF15(玻璃纤维增强聚酰胺66)
    - 尺寸:
    - 高度:41.5 mm(1.63英寸)
    - 宽度:40.5 mm(1.59英寸)
    - 长度:40.5 mm(1.59英寸)
    - 兼容绝缘直径范围:2.5 – 3.8 mm(0.1 – 0.15英寸)
    - 认证标准:
    - UL阻燃测试(UL-94)
    - 欧盟RoHS、REACH和ELV指令合规

    3. 产品特点和优势


    - 多用途:适用于多种电缆尺寸,可以灵活应用于各种类型的电线连接。
    - 高可靠性:高耐温性(-55°C 至 +125°C),高机械强度(PA66 GF15材料),能承受苛刻的工作环境。
    - 安全密封:IP68/IP6K9K防护等级确保接头在恶劣环境下的稳定性和使用寿命。
    - 集成锁定机制:内置的主锁定装置提供额外的安全保障,避免连接松动。
    - 环保材料:符合RoHS和REACH标准,使用无害物质制造,降低环境污染风险。

    4. 应用案例和使用建议


    - 典型应用:汽车内部高压系统、电力传输线路和工业自动化设备等。
    - 使用建议:
    - 在安装前,务必确认电缆的直径在兼容范围内,以确保密封效果。
    - 使用配套的工具进行插入和拔出操作,以避免损坏接头。
    - 定期检查接头的物理状态,如发现损伤或老化应及时更换。

    5. 兼容性和支持


    - 兼容配件:
    - 接头套筒(TE Part # HD10-9BT-BK、HD10-9BT、CAT-D48-SP729等)
    - 密封塞(TE Part # CAT-H3910-CH8172)
    - 插座(TE Part # HD10-9-1939P-P080)
    - 技术支持:如有任何疑问或需要进一步的技术指导,请联系技术支持电话 +1 800 522 6752。

    6. 常见问题与解决方案


    - 问题一:安装过程中难以对准接头?
    - 解决办法:确保使用正确型号的定位键,通过定位键实现准确对齐。
    - 问题二:接头在高温环境下出现泄漏?
    - 解决办法:检查是否有损坏的密封圈或未正确安装密封圈,必要时更换新的密封圈。
    - 问题三:接头在低温下无法正常工作?
    - 解决办法:确保接头在规定的工作温度范围内使用,避免超过最低温度限制。

    7. 总结和推荐


    HD16-9-1939S-P080 接头凭借其卓越的可靠性和适应性,在高压电气连接领域表现优异。它不仅适用于各种恶劣环境,还提供了良好的安全性和便捷的安装体验。鉴于其广泛的适用性和可靠的性能,强烈推荐在汽车和其他工业应用中使用此产品。如果您正在寻找一个既能满足高性能需求又能适应严苛工作条件的电线连接解决方案,HD16-9-1939S-P080 是您的不二选择。

HD16-9-1939S-P080参数

参数
排数 -
针脚数 9
间距 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

HD16-9-1939S-P080厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD16-9-1939S-P080数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD16-9-1939S-P080 HD16-9-1939S-P080数据手册

HD16-9-1939S-P080封装设计

查看详情并下载
Symbol
Footprint
3D Model
