6609069-4

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY

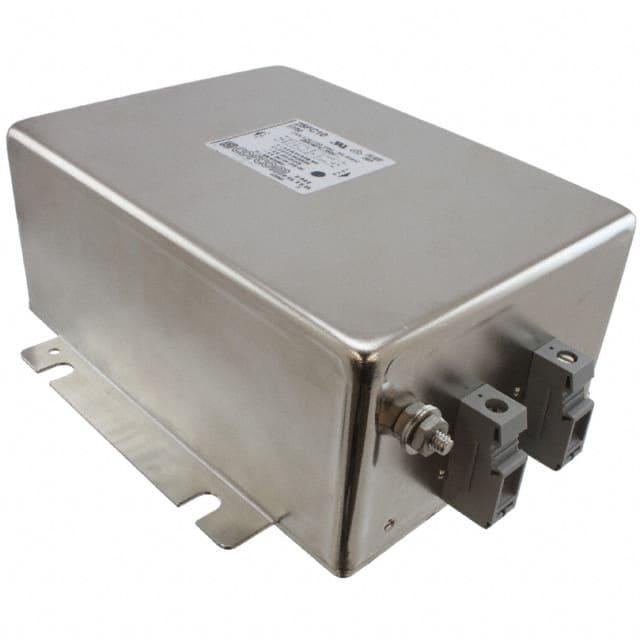

产品描述: 泰科 单相电源线滤波器 Corcom FC系列, 250 V 交流, 法兰安装
供应商型号: TS-25FC10
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY EMI滤波器 6609069-4

6609069-4概述

    FC系列单相电源滤波器技术手册

    产品简介


    FC系列单相电源滤波器是专为频率转换器设计的高性能电源滤波器。该系列产品适用于需要过滤电磁干扰(EMI)和射频干扰(RFI)的应用场景。FC系列滤波器可有效保护可编程逻辑控制器(PLC)免受交流电源线上的RF噪声影响,尤其适合于工业控制和电力转换设备中使用。

    技术参数


    - 额定电流:6 A 至 50 A
    - 额定电压(最大值):250 VAC
    - 工作频率:50/60 Hz
    - 泄漏电流(每线路对地):
    - B后缀无后缀 @ 120 VAC 60 Hz:3.9 mA / 3.8 mA
    - @ 250 VAC 50 Hz:7.0 mA / 6.7 mA
    - 耐压测试:
    - 线对地:2250 VDC
    - 线对线:1450 VDC
    - 操作环境温度范围:-10°C 至 +40°C
    - 在+40°C以上环境温度下,最大操作电流计算公式为:\( Io = Ir \times \frac{(85-Ta)}{45} \)
    - 尺寸:请参阅具体型号的产品图纸

    产品特点和优势


    1. 专为频率转换器和变频电机驱动器设计:确保设备在各种条件下都能稳定运行。
    2. 适合电子噪音环境:能够提供出色的抗噪能力,保护系统免受高频干扰。
    3. 防止RF噪声干扰:有效的保护可编程逻辑控制器,提高系统的稳定性。
    4. 侧边法兰易于安装:简化了安装过程,提高了安装效率。
    5. 安全终端:提供易于连接的安全端子,避免误接触造成的危险。

    应用案例和使用建议


    FC系列滤波器广泛应用于工业控制系统、电力转换设备、通信设备及各类电子设备中,以实现高效的电源过滤。例如,在电机驱动器和逆变器系统中,使用FC系列滤波器可以显著降低电磁干扰,保证设备的可靠运行。在实际使用过程中,建议根据具体的应用需求选择合适的电流等级,并确保安装正确,遵循制造商提供的使用说明。

    兼容性和支持


    FC系列滤波器具有广泛的兼容性,适用于多种标准的工业和商业电源系统。厂商提供了详尽的技术支持,包括产品选型指南、安装手册和技术咨询,帮助客户快速解决问题。此外,还提供了完善的售后服务,确保客户在整个生命周期内得到满意的服务体验。

    常见问题与解决方案


    1. 问:如何确定需要哪种型号的FC系列滤波器?
    - 答:根据您的系统电流要求选择合适的电流等级。通常,系统工作电流小于或等于滤波器的额定电流时,可以选择合适的型号。

    2. 问:安装时需要注意哪些事项?
    - 答:确保滤波器接地良好,安装位置应远离干扰源,并遵循制造商的安装指导。
    3. 问:如何处理滤波器泄漏电流过高的问题?
    - 答:如果发现泄漏电流过高,首先检查滤波器是否安装正确,并确认电源电压和频率符合规格。如仍存在问题,联系技术支持寻求进一步帮助。

    总结和推荐


    总体而言,FC系列单相电源滤波器凭借其出色的设计、高效的工作性能和全面的技术支持,成为市场上颇具竞争力的产品之一。对于需要强大电磁干扰抑制能力的应用场景,FC系列滤波器是一个非常理想的选择。强烈推荐在工业控制系统和电力转换设备中使用这款滤波器,以确保系统的长期稳定运行。

6609069-4参数

参数
电路技术 -
额定电流 25A
滤波器阶数 -
电容值 -
通道数 -
中心频率 -
额定电压-DC -
ESD保护 -
电阻 -
截止频率 -
电感值 4.9mH
长*宽*高 175.3mm*64.77mm*64.77mm
安装方式 底座安装
零件状态 在售
包装方式 散装

6609069-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609069-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609069-4 6609069-4数据手册

6609069-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
