7-1609097-9

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 用于医疗设备的最高性能 RFI 滤波器。设计用于在 10kHz 至 30MHz 的频率范围内为低漏电流应用提供最高的 RFI 噪声衰减。
供应商型号: CCM2069-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY EMI滤波器 7-1609097-9

7-1609097-9概述

    电子元器件技术手册解析:Corcom HQ 单相滤波器

    产品简介

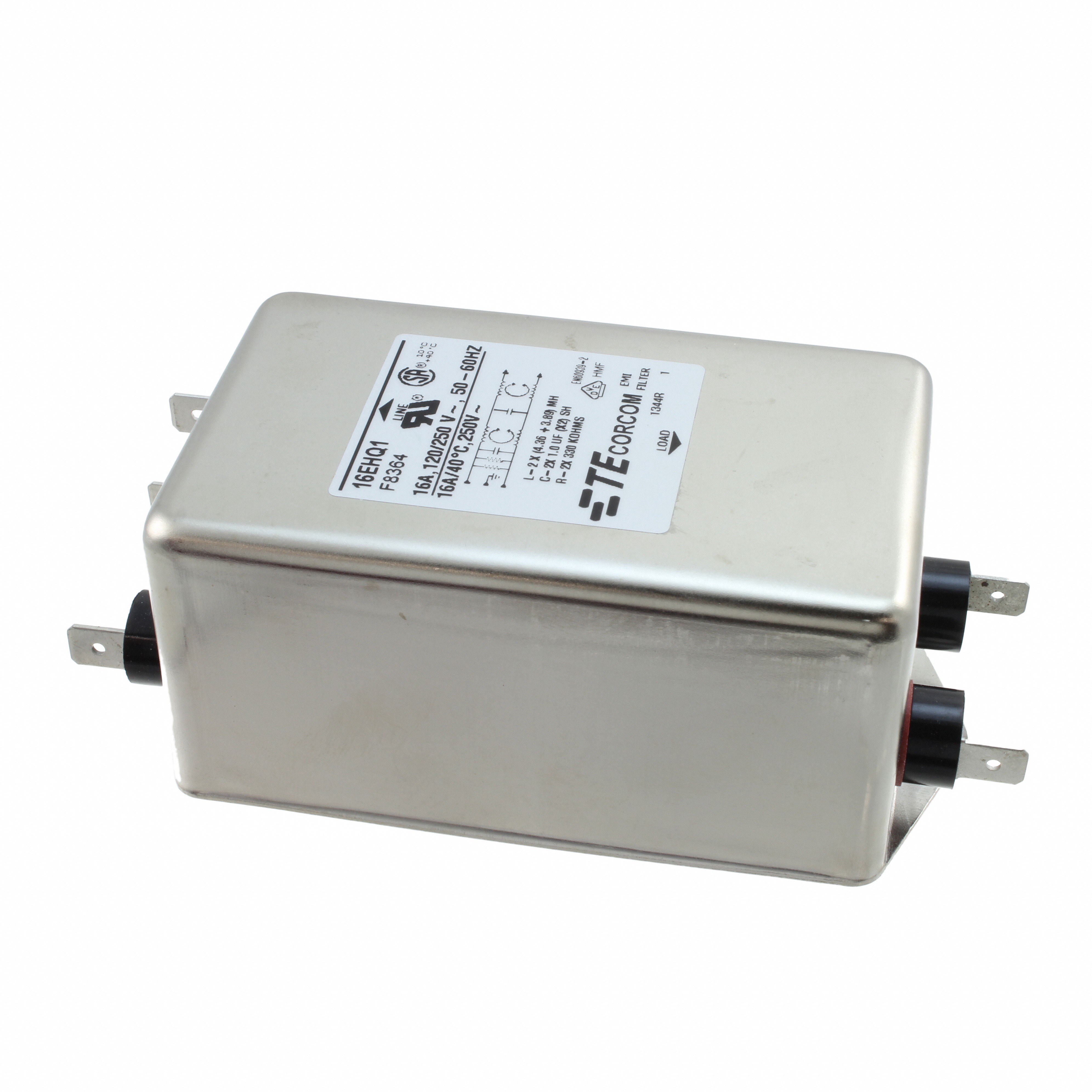

    Corcom HQ 系列单相滤波器(产品型号:7-1609097-9)是一款高性能的电磁干扰(EMI)和电磁兼容性(EMC)解决方案。这种滤波器主要用于电源线的电磁干扰过滤,能够有效减少来自电力线路的电磁噪声。主要应用于工业控制、医疗设备、通信系统以及各类家用电器中,确保这些设备的正常运行和安全性能。

    技术参数


    以下是Corcom HQ系列单相滤波器的技术规格和性能参数:
    - 电流额定值:16安培(IEC输入,导线引脚输出)
    - 泄漏电流:
    - 120VAC,60Hz时最大泄漏电流为0.002 mA
    - 250VAC,50Hz时最大泄漏电流为0.005 mA
    - 输入端子类型:IEC插头
    - 输出端子类型:导线引脚
    - 操作电压:250V交流电
    - 使用温度范围:-10°C至40°C
    - 机械安装方式:面板安装,法兰型

    产品特点和优势


    1. 高电流额定值:16安培的高电流额定值使其适用于大功率设备。
    2. 低泄漏电流:具备非常低的泄漏电流,确保使用过程中的安全性能。
    3. 兼容多种输入电压:支持120VAC和250VAC,满足不同地区的电压需求。
    4. 面板安装:法兰型安装方式方便固定在面板上,易于集成到各种设备中。

    应用案例和使用建议


    Corcom HQ单相滤波器广泛应用于各类工业和家用设备中。例如,在一台大型工业控制设备中,这款滤波器能够有效降低电磁干扰对设备运行的影响。在家庭环境中,该滤波器可以用于空气净化器或洗衣机等家电设备中,确保设备正常运行并延长使用寿命。
    使用建议:
    - 在安装过程中,确保接线正确且牢固,避免松动导致接触不良。
    - 选择合适的安装位置,确保良好的散热条件,避免长时间高温导致滤波器损坏。
    - 定期检查滤波器的泄漏电流,及时更换老化或损坏的部件。

    兼容性和支持


    - 兼容性:Corcom HQ系列滤波器与其他同系列的产品兼容,适用于同一类型的应用场景。
    - 支持和维护:对于产品支持,可拨打+1 800 522 6752获取帮助。厂商还提供了详细的文档和技术支持服务。

    常见问题与解决方案


    1. 问题:滤波器出现过热现象。
    - 解决方案:检查设备是否过度负载,调整设备的工作状态以减轻负荷;确保滤波器安装位置有良好的通风条件。
    2. 问题:设备存在电磁干扰问题。
    - 解决方案:检查滤波器连接是否正确,确保接线牢固无误;更换新的滤波器以提高过滤效果。
    3. 问题:滤波器泄漏电流过高。
    - 解决方案:更换符合要求的滤波器;检查安装环境是否符合要求,确保温度、湿度等条件适合滤波器正常工作。

    总结和推荐


    Corcom HQ系列单相滤波器凭借其高电流额定值、低泄漏电流和多电压支持等特点,成为市场上极具竞争力的产品之一。在工业控制、医疗设备及家用电器等领域的广泛应用表明其卓越的功能和可靠性。尽管价格相对较高,但考虑到其高效稳定的表现,这款滤波器仍然值得推荐。如果你需要一个可靠、高效的EMI/EMC解决方案,Corcom HQ系列单相滤波器无疑是一个很好的选择。

7-1609097-9参数

参数
截止频率 -
电路技术 -
滤波器阶数 -
额定电压-DC -
中心频率 -
电容值 -
通道数 -
额定电流 16A
ESD保护 -
电阻 -
电感值 8.3mH
长*宽*高 57.15mm(长度)*45.21mm(高度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装
