6609115-3

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 具有公制保险丝座的最小电源输入模块。提供内部接地电路感应器(C 版本),在射频下将设备底盘与电源线接地隔离。
供应商型号: 6609115-3
供应商: Master
标准整包数: 1

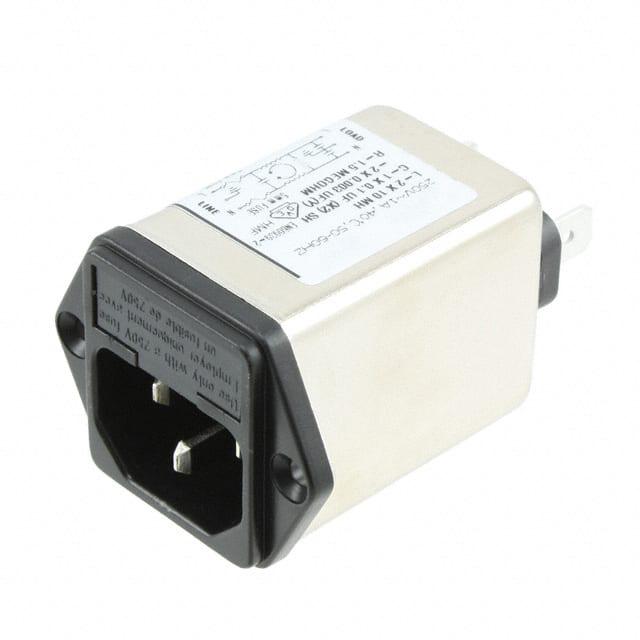

TE CONNECTIVITY EMI滤波器 6609115-3

6609115-3概述

    电子元器件产品技术手册:Corcom GG & HG 系列电源输入模块

    1. 产品简介


    Corcom GG & HG 系列是尺寸最小且配备公制保险丝座的电源输入模块,广泛应用于医疗、工业和商业设备中。这些模块具有增强的电磁干扰滤波器(EMI),能够为设备提供高效可靠的电源保护。主要功能包括电路保护、电磁兼容性和设备隔离。其应用场景涵盖需要高可靠性和低泄漏电流的各种系统。

    2. 技术参数


    - 尺寸:请参考手册中的具体尺寸图
    - 认证:UL Recognized、CSA Certified、VDE Approved
    - 电气特性:
    - 额定电压:最大250 VAC
    - 额定电流:1至10 A
    - 最大泄漏电流:HG型号为6 μA,GG型号为0.25 mA (120 VAC, 60 Hz)
    - 高压测试(一分钟后):线对地2250 VDC,线对线1450 VDC
    - 输入规格:需配5x20mm保险丝(未包含)
    - 频率:50/60 Hz
    - 保险丝类型:单熔或双熔

    3. 产品特点和优势


    - 最小体积:作为目前市场上体积最小的同类产品,能有效节省设备空间,提升设计灵活性。
    - 增强EMI滤波器:内置的滤波器提供基本衰减,有助于提高系统的电磁兼容性。
    - 双熔保险丝:GG系列和医疗版(HG)提供了额外的安全保障,确保设备的稳定运行。
    - 多种安装方式:提供多种输出样式和安装选项,适应不同的应用需求。

    4. 应用案例和使用建议


    - 医疗设备:适用于需要高度稳定性和安全性的医疗设备,提供优质的电源保护和屏蔽干扰能力。
    - 工业控制:适合在噪声较大的工业环境中使用,确保设备正常工作。
    - 商用电器:如POS机、服务器等商业设备,保证设备的稳定性和长期可靠性。
    使用建议:
    - 确保正确连接保险丝,以避免过载风险。
    - 根据实际应用需求选择合适的安装方式和输出样式。
    - 在高噪声环境中使用时,可以考虑结合其他外部滤波器以进一步提高电磁兼容性。

    5. 兼容性和支持


    - 兼容性:可与其他Corcom品牌及部分第三方设备配套使用。
    - 支持与维护:Corcom提供详尽的技术文档和在线客服支持,确保用户能够在使用过程中获得及时帮助。

    6. 常见问题与解决方案


    - 问题1:保险丝经常熔断。
    - 解决方案:检查负载电流是否超过额定值,必要时更换为更高额定电流的保险丝。

    - 问题2:出现电磁干扰。
    - 解决方案:确认滤波器已正确连接并根据实际噪声情况调整连接方式。

    - 问题3:高压测试失败。
    - 解决方案:请重新进行高压测试,若仍失败请联系制造商获取技术支持。

    7. 总结和推荐


    综上所述,Corcom GG & HG 系列电源输入模块凭借其紧凑的设计、高效的电磁兼容性和多样的安装方式,在众多应用场景中表现出色。它特别适合于医疗、工业和商用设备,不仅提升了设备的整体稳定性,还增强了系统的安全性。因此,强烈推荐将Corcom GG & HG 系列电源输入模块纳入您的项目中。

6609115-3参数

参数
电容值 -
截止频率 -
电阻 -
通道数 -
ESD保护 -
电路技术 -
中心频率 -
电感值 -
滤波器阶数 -
额定电压-DC -
额定电流 1A
长*宽*高 44.7mm(长度)*32.8mm(高度)
安装方式 法兰安装
零件状态 在售
包装方式 散装
