6-2176390-2

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 6.81KΩ ±0.1% 400mW ±10ppm/℃ 1206
供应商型号: 6-2176390-2
供应商: 国内现货
标准整包数: 25

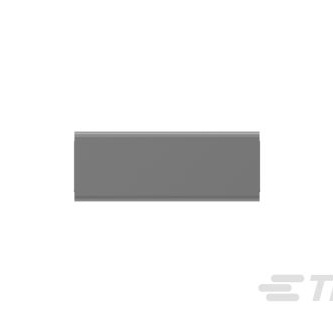

TE CONNECTIVITY 贴片电阻 6-2176390-2

6-2176390-2概述

    # SMD Thin Film Precision Resistors - AEC-Q200 Compliant

    产品简介


    TE Connectivity新推出的这一款汽车级薄膜精密贴片电阻,是RN73系列的姊妹产品。这些电阻采用高品质原材料制造,并经过激光修调以确保精确的容差值。其紧凑的设计使其不仅适用于汽车应用,还适用于医疗设备、测量仪器和工业应用等场合。

    技术参数


    - 型号:RQ73 系列
    - 尺寸:0402、0603、0805 和 1206
    - 电阻范围:
    - RQ73 1E:40Ω 到 35kΩ
    - RQ73 1J:40Ω 到 130kΩ
    - RQ73 2A:10Ω 到 350kΩ
    - RQ73 2B:10Ω 到 1MΩ
    - 电阻精度:±0.1%
    - 温度系数(TCR):±10PPM/°C
    - 最大功率耗散(Tamb=85°C):
    - 0402:0.0625W
    - 0603:0.15W
    - 0805:0.2W
    - 1206:0.4W
    - 最大工作电压(DC 或 RMS):
    - 0402:50V
    - 0603:75V
    - 0805:100V
    - 1206:200V
    - 最大过载电压:
    - 0402:100V
    - 0603:150V
    - 0805:200V
    - 1206:400V
    - 工作温度范围:-55°C 到 155°C
    - 认证:AEC-Q200 合格
    - 其他特性:符合RoHS标准,硫化抗性,特殊的耐腐蚀保护层

    产品特点和优势


    这款SMD Thin Film Precision Resistor具备多种优势:
    - 特殊的耐腐蚀保护层
    - AEC-Q200认证
    - 硫化抗性(根据 ASTM B809-95 潮湿蒸汽测试)
    - 紧凑设计,便于自动化组装系统处理

    应用案例和使用建议


    这些电阻广泛应用于汽车、医疗设备、测量仪器及工业控制等领域。对于不同的应用场合,可以选择不同尺寸的电阻。例如,在高密度电路板上,可以选择0402和0603尺寸;而在需要更高功率的应用中,可以选择0805和1206尺寸。
    使用建议:
    - 在自动放置系统中进行安装时,需注意保持设备清洁,避免对电阻造成损伤。
    - 在红外焊接条件下,平均加热速率应小于3°C/秒,峰值温度应达到260°C,时间应在245°C内至少保持30秒。

    兼容性和支持


    这款电阻与市场上多数电子元件兼容,可用于陶瓷基板和印刷电路板(PCB)。TE Connectivity提供全面的技术支持,包括在线帮助(www.te.com/help)。

    常见问题与解决方案


    - 问题:焊接过程中电阻可能产生氧化现象。
    - 解决方案:确保在无硫环境下储存电阻,并检查焊点的可靠性。
    - 问题:电阻在高温环境下出现漂移现象。
    - 解决方案:通过适当的热管理措施,如散热片或冷却装置,来减少电阻在高温环境下的温升。

    总结和推荐


    TE Connectivity的这款SMD Thin Film Precision Resistor凭借其高精度、低漂移和良好的硫化抗性等特点,在多个领域具有显著的应用价值。我们强烈推荐这款电阻给那些需要高性能精密电阻的客户。

6-2176390-2参数

参数
电阻值 6.81KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±10ppm/℃
通用封装 1206
应用等级 汽车级

6-2176390-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-2176390-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 6-2176390-2 6-2176390-2数据手册

6-2176390-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 4.4379
250+ ¥ 4.3406
500+ ¥ 4.2466
1000+ ¥ 3.3438
2000+ ¥ 3.2767
4000+ ¥ 3.2118
库存: 300
起订量: 125 增量: 0
交货地:
最小起订量为:25
合计: ¥ 110.94
