6609037-2

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 用于开关式电源的双级 RFI 电源线滤波器。
供应商型号: Q-6609037-2
供应商: 期货订购
标准整包数: 12

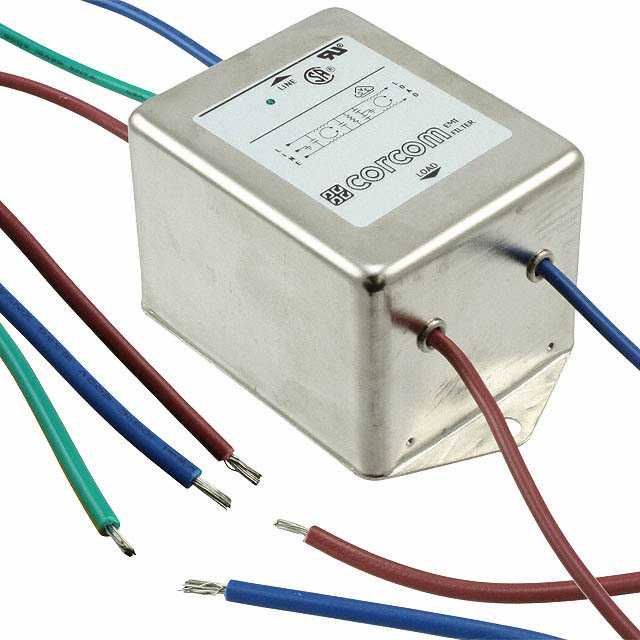

TE CONNECTIVITY EMI滤波器 6609037-2

6609037-2概述

    EP / VP Series RFI Power Line Filters

    1. 产品简介


    产品类型:
    EP & VP系列的RFI电源线滤波器是专为开关模式电源供应而设计的双级RFI电源线滤波器。
    主要功能:
    - 通过双级过滤,减少射频干扰。
    - 满足CISPR 22 A和FCC Part 15J, Class B标准。
    - 支持不同电流范围,适用于多种开关电源。
    应用领域:
    - 开关电源装置
    - 各种电子产品和设备
    - 家用电器和工业设备

    2. 技术参数


    - 最大泄漏电流:
    - VP型号 @ 120 VAC 60 Hz: 0.73 mA
    - VP型号 @ 250 VAC 50 Hz: 1.27 mA
    - EP型号 @ 120 VAC 60 Hz: 0.21 mA
    - EP型号 @ 250 VAC 50 Hz: 0.36 mA
    - 耐压等级(一分钟):
    - 线对地:2250 VDC
    - 线对线:1450 VDC
    - 额定电压: 250 VAC
    - 工作频率: 50/60 Hz
    - 额定电流: 3至20A
    - 工作环境温度:
    - 在额定电流Ir时的工作温度范围:-10°C 至 +40°C
    - 当环境温度超过+40°C时,最大工作电流计算公式:Io = Ir (85 - Ta) / 45

    3. 产品特点和优势


    - 双重过滤阶段:高插入损耗。
    - 非常低的泄漏电流要求:EP型号满足这一需求。
    - 7A 和 12A 版本:提供最佳包装尺寸。
    - 兼容标准和认证:满足CISPR 22 A 和 FCC Part 15J, Class B 的标准。

    4. 应用案例和使用建议


    - 典型应用场景:开关电源设备,例如笔记本电脑适配器、LED驱动器等。
    - 使用建议:为了确保稳定运行,应在合适的环境下安装,特别是考虑到工作环境温度和电磁环境。

    5. 兼容性和支持


    - 兼容性:与多种标准接口兼容,如NEMA 5-15P至IEC 60320-1 C-13线缆。
    - 支持:制造商提供相应的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1:滤波器出现漏电流异常增加。
    - 解决方法:检查接线是否正确,确保设备处于标准工作环境。
    - 问题2:产品无法正常工作。
    - 解决方法:检查产品是否正确安装,并且供电电压是否符合规格要求。

    7. 总结和推荐


    EP / VP 系列 RFI 电源线滤波器具有出色的性能,尤其适合用于满足严格标准的设备中。它们拥有双重过滤阶段,高插入损耗,同时具备优良的泄漏电流控制能力。对于需要在严格的电磁环境中稳定运行的应用场景,该系列产品是理想的选择。因此,我强烈推荐这些产品用于开关电源系统的设计与应用。

6609037-2参数

参数
额定电流 -
电感值 -
截止频率 -
额定电压-DC -
电容值 -
通道数 -
电路技术 -
中心频率 -
电阻 -
滤波器阶数 -
ESD保护 -
