3-1609037-2

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 泰科 单相RFI滤波器 Corcom HZ系列, 250 V 交流, 法兰安装
供应商型号: 2478118
供应商: element14
标准整包数: 1

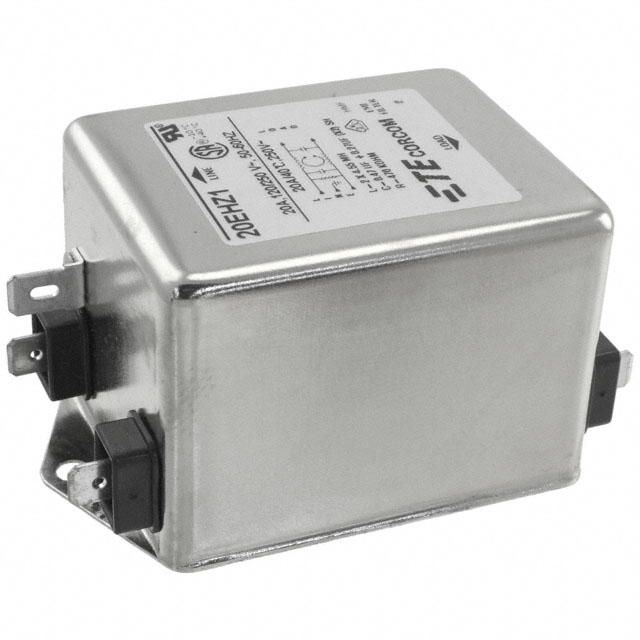

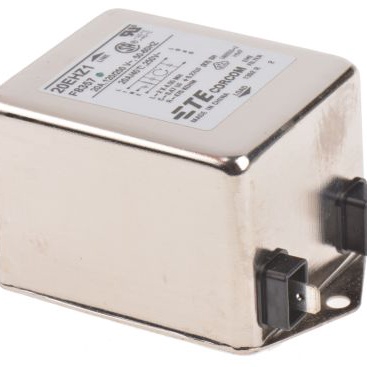

TE CONNECTIVITY EMI滤波器 3-1609037-2

3-1609037-2概述

    高性能电源滤波器 —— 医用应用

    产品简介


    本手册描述的是Corcom公司生产的型号为HZ系列的RFI(射频干扰)电源滤波器。该产品特别适用于医疗设备和其他对电磁干扰敏感的应用场合。HZ系列电源滤波器设计用于有效减少从10kHz到30MHz频率范围内的射频干扰噪声,确保医疗设备运行稳定可靠。

    技术参数


    - 最大漏电流:120VAC时为2μA,250VAC时为5μA
    - 耐压等级:线对地2250VDC,线对线1450VDC
    - 额定电压:最高250VAC
    - 工作频率:50/60Hz
    - 额定电流:3至30A
    - 工作环境温度:额定电流下,环境温度在-10°C到+40°C之间;超过+40°C后,每上升1°C,最大操作电流减少约0.89%

    产品特点和优势


    - 良好EMI抑制:能有效降低射频干扰,适用于多种医疗设备。
    - 小体积、低成本:尺寸紧凑,适合空间有限的应用环境。
    - 低漏电流:确保设备的安全性和可靠性。
    - 宽电流范围:从3A到30A可选,满足不同需求。

    应用案例和使用建议


    - 医疗设备:如MRI机器、CT扫描仪等,需要高度稳定和无干扰的工作环境。
    - 工业自动化:在某些高精度控制应用中,减少电源线上的电磁干扰至关重要。
    - 使用建议:安装时请确保正确的接线方式,遵循手册中提供的电气图。在高温环境下使用时,需注意电流降额使用。

    兼容性和支持


    - 认证信息:UL认证、CSA认证和VDE认证,确保产品符合国际安全标准。
    - 厂商支持:提供详尽的技术文档和支持服务,客户可通过Corcom官方网站获得帮助。

    常见问题与解决方案


    - 问题一:漏电流过大。
    - 解决方案:检查连接和接地是否正确,确认工作环境温度在规定的范围内。
    - 问题二:插入损耗不理想。
    - 解决方案:检查滤波器是否正确安装,并验证频率是否超出滤波器的有效工作范围。

    总结和推荐


    综上所述,Corcom公司的HZ系列电源滤波器凭借其优良的设计和高性能表现,在医疗设备及其他关键应用中具有显著优势。考虑到其低漏电流、良好的EMI抑制能力和广泛的电流范围选择,我们非常推荐这款产品给对电源质量要求较高的用户。

3-1609037-2参数

参数
中心频率 -
通道数 -
电感值 4.55mH
ESD保护 -
电容值 740nF
电路技术 -
额定电压-DC -
滤波器阶数 -
截止频率 -
额定电流 20A
电阻 470KΩ
长*宽*高 89.9mm*45.9mm*52mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

3-1609037-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1609037-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 3-1609037-2 3-1609037-2数据手册
