首页  >  产品百科  >  HT-200-3/4-X-SP

HT-200-3/4-X-SP

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述: Heat Shrink Tubing ST Cross Linked Polyolefin Clear Thin/Single Spool
供应商型号: HT-200-3/4-X-SP
供应商: Master
标准整包数: 1

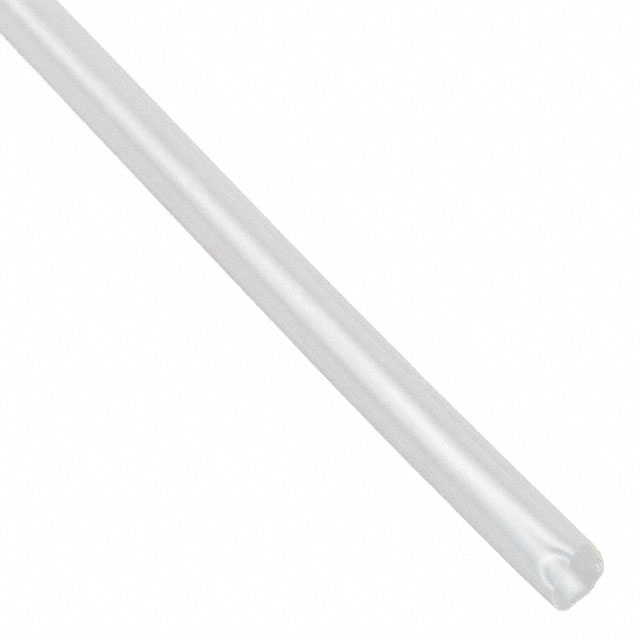

TE CONNECTIVITY 热缩管 HT-200-3/4-X-SP

HT-200-3/4-X-SP概述

    # HT-200 高温热缩管技术手册

    产品简介


    HT-200 高温热缩管是一种非常灵活、高阻燃、高透明度、耐高温、化学抗性的热缩套管,由氟聚合物材料制成。该材料为雷查姆(Raychem)品牌的产品,可提供极薄壁绝缘和连接点的应力释放,如多引脚连接器、焊点和其他精密电气连接与终端。它特别适用于需要密集安装组件或需要对覆盖组件进行可视检查的应用场景,例如井下传感器。此外,它的卓越化学和溶剂抵抗能力使其成为特定应用的理想选择。HT-200 达到或超过军事和工业标准的高温性能也使其符合NASA的出气要求,适合用于卫星等空间应用。
    主要功能
    - 极高的耐高温性能
    - 优异的化学抗性和溶剂抗性
    - 超薄壁绝缘
    应用领域
    - 油气勘探工具
    - 军用和商用飞机
    - 卫星
    - 汽车发动机
    - 工业设备
    - 电池盖

    技术参数


    电气性能
    - 优秀的电气绝缘性能
    - 最高推荐温度为135°C(275°F)
    机械性能
    - 采用耐用的氟聚合物材料,具有良好的耐磨和切穿防护性能
    - 在安装在精密电气连接和终端时提供应力释放
    温度范围
    - 完全恢复温度:130°C(266°F)
    - 工作温度范围:-70°C至200°C(-94°F至392°F)
    尺寸
    | 尺寸 | 扩展内径 (D) | 最大回收内径 (d) | 标称回收壁厚 (W) |

    | 3/64" | 1.17mm | 0.58mm | 0.25mm ± 0.051mm |
    | 1/16" | 1.60mm | 0.79mm | 0.25mm ± 0.051mm |
    | 3/32" | 2.36mm | 1.17mm | 0.25mm ± 0.051mm |
    | 1/8" | 3.18mm | 1.58mm | 0.25mm ± 0.051mm |
    | 3/16" | 4.75mm | 2.36mm | 0.25mm ± 0.051mm |
    | 1/4" | 6.35mm | 3.18mm | 0.30mm ± 0.076mm |
    | 3/8" | 9.53mm | 4.75mm | 0.30mm ± 0.076mm |
    | 1/2" | 12.70mm | 6.35mm | 0.30mm ± 0.076mm |
    | 3/4" | 19.05mm | 9.53mm | 0.43mm ± 0.076mm |
    | 1" | 25.40mm | 12.70mm | 0.48mm ± 0.076mm |
    标准和规范
    - RW-1200
    - SAE AS23053/18 Class 3

    产品特点和优势


    HT-200 高温热缩管具有多种独特功能和优势:
    - 2:1 收缩比:所有标准尺寸均达到2:1的收缩比,方便使用。
    - 坚韧且高度柔韧:采用氟聚合物材料,具有出色的耐磨性和切穿防护性能。
    - 高阻燃性:通过ASTM D2671 C程序验证。
    - 高温性能优越:达到或超过军事和工业标准。
    - 低温恢复性能好:有助于保护敏感基材。
    - 抗大多数工业溶剂、燃料和化学品:具有优异的化学和溶剂抗性。
    - 满足NASA出气要求:适合用于航天器等太空应用。

    应用案例和使用建议


    应用案例
    - 油气勘探工具:HT-200 的高耐温性和化学抗性使其适用于高温、高压环境下的油气勘探工具。
    - 航空工业:无论是军用还是商用飞机,HT-200 均能满足其苛刻的工作环境需求。
    - 汽车发动机:HT-200 可以提供有效的热屏蔽,适用于发动机舱内的电气线路保护。
    使用建议
    - 在安装前,请确保工作环境清洁,避免灰尘和杂质进入热缩管内部。
    - 使用热风枪或其他加热工具时,应保持适当的距离和速度,以避免过度加热导致材料损伤。
    - 对于高敏感度的电子设备,建议在低恢复温度条件下进行操作,以防止损坏敏感基材。

    兼容性和支持


    HT-200 高温热缩管与市场上常见的接线端子和连接器兼容,适合广泛的应用。TE Connectivity 提供详尽的技术支持,确保客户能够充分利用产品的各项功能。如果需要进一步的支持和维护服务,请联系 TE 技术支持中心。

    常见问题与解决方案


    常见问题
    1. 热缩过程中,热缩管未能完全收缩。
    - 解决方法:检查加热工具的温度设置,确保温度适宜。同时,保证热缩管与被覆盖部件紧密接触,避免空气隔层。
    2. 热缩后出现裂纹或破损。
    - 解决方法:确保热缩过程平稳进行,避免过度加热。此外,使用适当的加热工具和方法,避免局部过热。
    3. 热缩后颜色不均匀。
    - 解决方法:确认热缩管的包装完好无损,避免存储过程中受到光照和湿度的影响。

    总结和推荐


    HT-200 高温热缩管以其优异的耐高温性能、出色的化学抗性和灵活性,在各种严苛环境下表现出色。无论是航空航天、油气勘探还是工业自动化等领域,HT-200 均是理想的电气保护材料。因此,我们强烈推荐使用 HT-200 高温热缩管,以提高您的产品可靠性和使用寿命。

HT-200-3/4-X-SP参数

参数
250.0' (76.2m)
零件状态 停产
包装方式 散装

HT-200-3/4-X-SP厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HT-200-3/4-X-SP数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY HT-200-3/4-X-SP HT-200-3/4-X-SP数据手册

HT-200-3/4-X-SP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 40.3305 ¥ 341.5993
10+ $ 37.0491 ¥ 308.048
25+ $ 34.9376 ¥ 290.338
38+ $ 34.4141 ¥ 281.8172
75+ $ 34.1926 ¥ 280.003
113+ $ 33.971 ¥ 278.1887
150+ $ 33.971 ¥ 278.1887
库存: 265
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 341.59
